Описание
Программное обеспечение для тестирования распределенного модуля MODBUS
Рисунок 1MB8AI8 входных каналов-тот же интерфейс сбора на рис. 2MB8AI8 Путь входного сигнала channelSame интерфейс настройки
Рисунок 1MB8AI8 различных входных каналов-интерфейс сбора на рис. 2MB8AI8 входных каналов разные настройки интерфейса

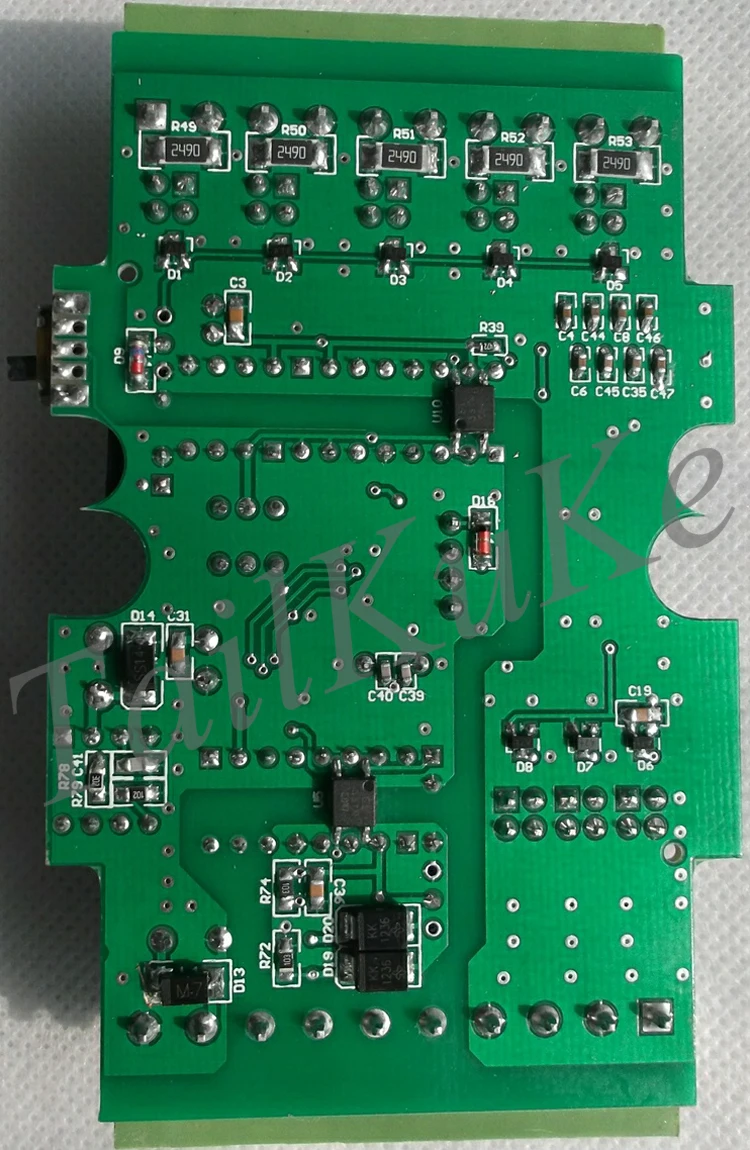

Глава 1 Введение продуктов
A.Краткая информация
MB8AI 8Аналоговый модуль сбора, который может собрать 8 дорожных 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 в четыре вида аналогового сигнала, аналоговый сигнал сбора данных, изолируя выходной модуль интерфейса RS485 на основе Modbus-RTU связи, может быть непосредственно адаптирован PLC, DCS и различные внутренние конфигурации программного обеспечения.
Получение сигнала, источник питания и коммуникационные электрические сигналы RS485 изолированы друг от друга, что может эффективно удерживать все виды последовательного режима и общего режима помех, обеспечить точность данных, и обеспечить надежную работу модуля.
Две.Характеристика
1.Использование протокола Modbus-RTU.
2.Тип входного сигнала может быть установлен в соответствии с потребностями каждого канала.
3.Изолированный сигнал, источник питания, связь RS485 электрический сигнал.
4.RS485Выходной интерфейс сигнала связи от перенапряжения и перегрузки по току двойной.
5.Тип входного сигнала и формат связи могут быть заданы программным обеспечением.
6.Мощность защита от обратной полярности.
Три.Технический индекс
| Проект | Параметр |
| Входной сигнал | 1Входной канал: 8 каналов изоляции 2Типы сигналов: 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 в четыре вида аналогового сигнала 3Частота дискретизации:200 Гц(Каждый канал в секунду)25Раз) 4Разрешение: 12 бит AD 5.Приобретение точность:Напряжение вход0.2%Входной ток0.3% 6.ADПриобретения цепи и ПроцессорИзолированная защита напряжения: 1500 В |
| Связь выход | 1Связь протокол: MODBUS-RTU 2Интерфейс Тип: RS485. Изоляция выходного интерфейса связи, защита от перенапряжения и перегрузки по току двойная 3Скорость передачи: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 4.: Нет паритета, паритет бит, паритет 5. Настройка: адрес модуля, скорость передачи, биты четности могут быть установлены программным обеспечением 6Расстояние связи: @ 9600bps 1200 метров 7. Канал связи RS485Схемы и ПроцессорИзолированная защита напряжения: 1500 В |
| Размер модуля | A.Размер модуля: 104 мм * 72 мм * 26 мм B.С клеммой и направляющей коробкой Размер: 124 мм * 72 мм * 45 мм |
| Установка метод | СтандартDINDIN-рейке(35 ммНаправляющая или высокая и низкая направляющая) |
| Рабочая среда | Температура:-10 ~ + 55 Температура Влажность: 35 ~ 85% (не роса) |
| Рабочее Электропитание | 1Напряжение питания: 10 V ~ 30 V. Широкий диапазон питания, блок питания с защитой полярности 2Потребляемая мощность: менее 3W |

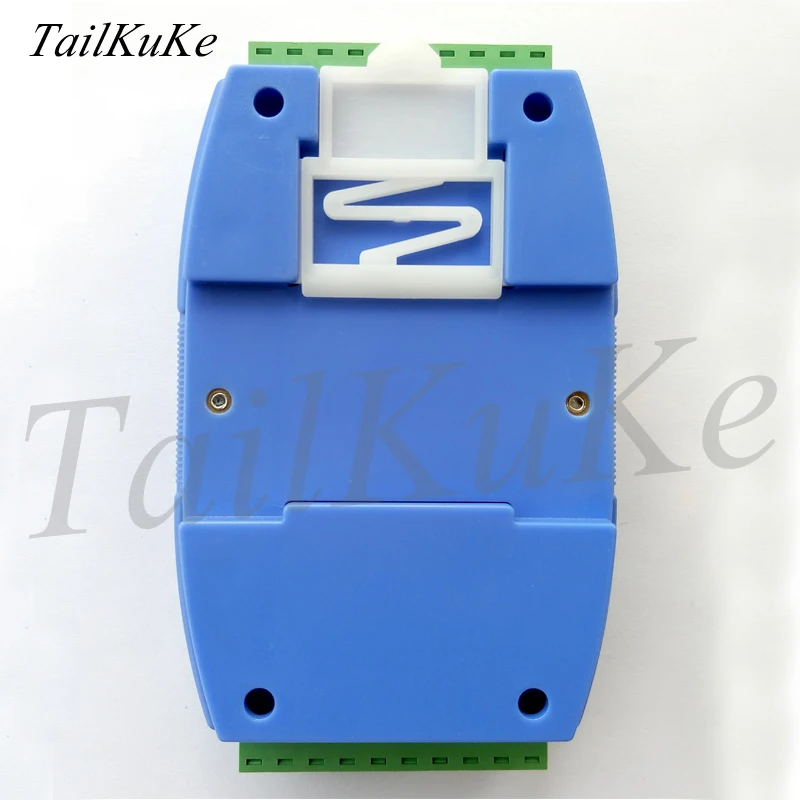

Четыре.Внешний вид изделия
Пять.Описание функции индикатора модуля
1.POW/комплект;Модуль индикации состояния
A.Зеленый светильник всегда включен: модуль работает в рабочем состоянии, B. красный светильник всегда включен: модуль работает в режиме настройки
2.TXD/RXD:Связь индикация состояния
A.Зеленый светильник мигает: связь получает данные B. красный светильник мигает: модуль отправляет данные
C.Зеленый светильник: данные + и данные-с проводом связи RS485 подключены или отключены.
Шесть.Описание функции правого переключателя модуля
1.Режим работы: Переключитесь на верх, а затем повторно модуль питания; Используйте этот режим, когда в обычной работе, эта модель не может быть настроена на рабочие параметры; режим параметров связи-это параметр, установленный пользователем, Заводские параметры связи по умолчанию (Адрес: 1, скорость Поттера: 9600bps: Нет, стоп бит паритет бит 1).
2.Режим конфигурации: Переключение на следующее, а затем питание для модуля питания; модуль настройки параметров связи, просмотр или аналоговые входные и аналоговые выходные параметры, режим параметров связи фиксирован (Адрес: 1, скорость передачи: 9600bps, паритет: нет, стоп-бит: 1).
