Описание
Больше сигнала модули сбора данных:
1. Описание продукта

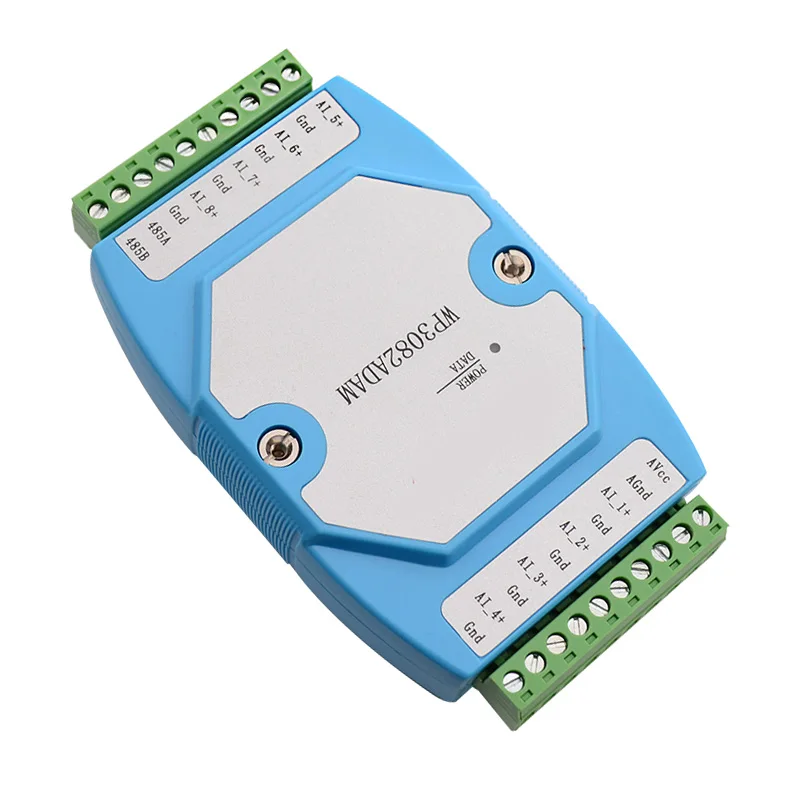

8-канальный односторонний аналоговый тип: DC 0-20mA/4-20mA, с использованием 12 бит AD чип Использование RS485 MODBUS RTU стандарт связи. Он может быть соединен с программным обеспечением конфигурации, ПЛК и индустриальной сенсорной панелью Связь статус светодиодный Коммуникационная схема предназначена для осветления защиты и помех Может использоваться для сбора сигнала и управления промышленным полевым аппаратом 3 года гарантии качества для нормального использования2. Параметры
Аналоговый iutput 8ch Одноконтурный Аналоговый iutput диапазон DC 0-20mA/4-20mA Аналоговая точность iutput ±0. 02mA Рабочая температура-20-70 °C Внешний источник питания DC 9 V-30 V/2 W Изоляции защиты 1500VDC Метод установки стандартный DIN направляющая или винт Размер 125 × 73 × 35 мм3 Интерфейс высокой четкости
| AVcc | Xternal PSU положительный вход терминала |
| AGnd | Внешний PSU отрицательный вход терминала |
| AI_1 + | Положительный терминал первого аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал первого аналогового входа |
| AI_2 + | Положительный терминал второго аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал второго аналогового входа |
| AI_3 + | Положительный терминал третьего аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал третьего аналогового входа |
| AI_4 + | Положительный терминал 4-го аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал 4-го аналогового входа |
| AI_5 + | Положительный терминал пятого аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал пятого аналогового входа |
| AI_6 + | Положительный терминал шестого аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал шестого аналогового входа |
| AI_7 + | Положительный терминал 7-го аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал 7-го аналогового входа |
| AI_8 + | Положительный терминал восьмого аналогового входа |
| Gnd | Заземление сигнала, отрицательный терминал восьмого аналогового входа |
| 485A | RS485 сигнала A + |
| 485B | RS485 сигнала в-режиме |
4 Аналоговые диаграмма применения
Характеристики
- Бренд
- ReYeBu
- Тип демоплаты
- Рука
- Analog Input Module
- WP3082ADAM-8AI
