Описание
Новый 1 шт. 1 кГц ~ 68 МГц DDS новый квадратный генератор импульсов генератор сигналов Частотный диапазон
I. Общие сведения:
HM345-это небольшой генератор сигналов с двумя выходами, один может генерировать частоту 10 кГц, Регулируемый импульсный сигнал рабочего цикла; другой может генерировать импульсный сигнал 1 кГц до 68 МГц;
Модуль прост в использовании, данные о частоте ввода с помощью ключа и немедленно обновляют выходную частоту.
Во-вторых, применение продукта:
Генератор сигналов
● Прибора;
● Управления двигателем постоянного тока;
В-третьих, Таблица технических параметров:
Примечания к блоку параметров товара
1 импульсный 1 диапазон сигнала 1-10000 Гц импульсный сигнал
2 импульса 1 рабочий цикл диапазон 0 до 100.0% рабочий цикл
3 импульса 1 амплитуда сигнала 5 VDC максимальная амплитуда 5.0Vp
4 импульса 2 Диапазон сигнала 1 ~ 68000 кГц импульсный сигнал
5 импульсов 2 рабочий цикл диапазон 50.0% рабочий цикл
6-pulse 2 амплитуды сигнала 5 VDC максимальная амплитуда 5.0Vp
7 импульсов 2 точность сигнала <1% %
8 Рабочее напряжение 7 ~ 12 В постоянного тока
9 рабочий ток <50 мА
10 размеров 57*45*20 мм Длина X Ширина X высота
В-четвертых, описание интерфейса и связанные с ним операции
P1 интерфейс (блок питания)
VDD: положительный источник питания (от 7 до 12 В)
GND: отрицательный источник питания
P2 интерфейс
PWM: 1-й импульсный сигнал ().
Выход: 2-й импульсный сигнал ().
GND: отрицательный источник питания.
Пять, ключевое Описание
Удовольствие: (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Добавить: ключ для самостоятельного добавления.
SUB: минус ключ.
Шесть, отображение интерфейса и инструкции по эксплуатации:
6,1, установите частоту импульсного сигнала
Интерфейс дисплей:
Первая линия "1. PWM = 10 K"
Вторая линия "* 1 1000 Гц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите рабочий бит данных настройки) или (нажмите для сохранения функции параметров настройки)
Добавить: самостоятельные ключи;
SUB: уменьшенный ключ;

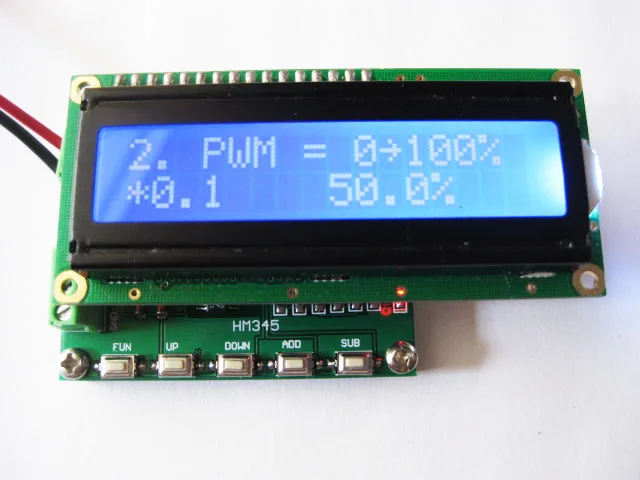

6,2, установите импульсный сигнальный рабочий цикл
Интерфейс дисплей:
Первая линия "2. PWM = 0-> 100%"
Вторая линия "* 0,1 50.0%"
Клавиша:
Удовольствие: функциональная клавиша; (выберите рабочий бит данных настройки) или (нажмите для сохранения функции параметров настройки)
Добавить: самостоятельные ключи;
SUB: уменьшенный ключ;
6,3, выходной Высокочастотный импульсный сигнал
Интерфейс дисплей:
Первая линия "3. POUT = 68 МГц"
Вторая линия "* 1 800000 Гц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите рабочий бит данных настройки) или (нажмите для сохранения функции параметров настройки)
Добавить: самостоятельные ключи;
SUB: уменьшенный ключ;
Характеристики
- Бренд
- ZWAAJKQK
- Тип товара
- Переходник
- Упаковка
- Нет
- Материал
- Другое
