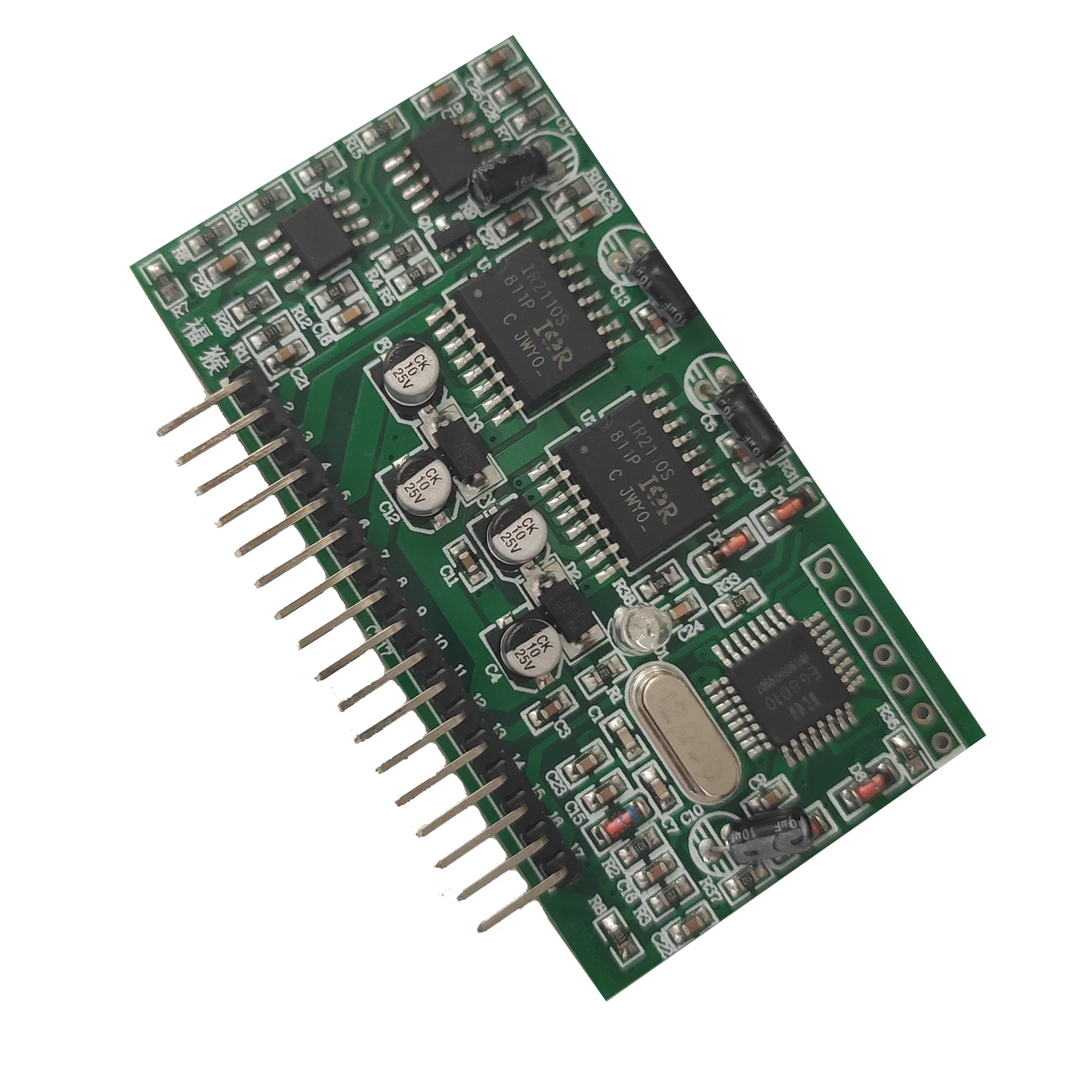

1 шт. Чистая синусоида 5 В инвертор драйвер платы EGS00" EG8010+ IR2110" модуль драйвера

Описание

Описание:

EG8010 цифровой, функция идеальна встроенный контроль мертвой зоны чипа инвертора синусоидальной волны, применение к dc-dc-ac Двухступенчатая архитектура преобразования мощности или DC-AC одноступенчатая силовая Частотная трансформаторная повышающая (boost) архитектура, внешний 12 МГц кварцевый генератор, Может достичь высокой точности и искажений и гармоник очень небольшой Чистая синусоида 50 Гц или 60 Гц инвертор специальный чип. Чип с использованием cmos-технологии, внутренний интегрированный синусный генератор SPWM, схема контроля времени, мультипликатор амплитудного коэффициента, схема плавного запуска, схема защиты, интерфейс последовательной связи RS232 и модуль 12832 последовательного ЖК-управления.

Характеристика:

* 5 в одиночный источник питания

* Pin набор 4 вида чистой синусоидальной волны Выходная частота: 50 Гц чистая Синусоидальная волна фиксированная частота 60 Гц чистая Синусоидальная волна фиксированная частота, 0-100 Гц чистая Синусоидальная волна регулируется частота 0-400 Гц чистая Синусоидальная волна регулируется

* Однополярная и биполярная модуляция

* С контролем мертвого времени, pin set 4 dead time: 300nS dead time, 500nS dead time, 1.0uS dead time, 1.5uS dead time

* Внешний 12 МГц кварцевый генератор

* Частота передачи ШИМ 23,4 кГц

* Напряжение, ток, температура отзывы в режиме реального времени

* Функция защиты от перенапряжения, перенапряжения, перегрузки по току, перегрева

* Pin установить режим плавного пуска 1 S время отклика

* Последовательная связь для установки выходного напряжения, частоты и других параметров

* Внешний серийный 128*32 модуль жидкокристаллического дисплея для отображения напряжения инвертора, частоты, температуры и текущей информации

Область применения:
* Одиночной фазы инвертор немодулированного синусоидального сигнала
* Фотогальванический инвертор
* Ветер инвертирующий усилитель мощности
* Система бесперебойного питания UPS
* Система цифровой генератор
* Если блок питания
* Однофазный регулятор скорости двигателя
* Одиночной фазы инвертор
* Синусоидальная волна регулятор освещения
* Регулятор напряжения синусоидальной волны
* Синусоиды генератора

Посылка включает в себя:

1 * синусоидальный инвертор
