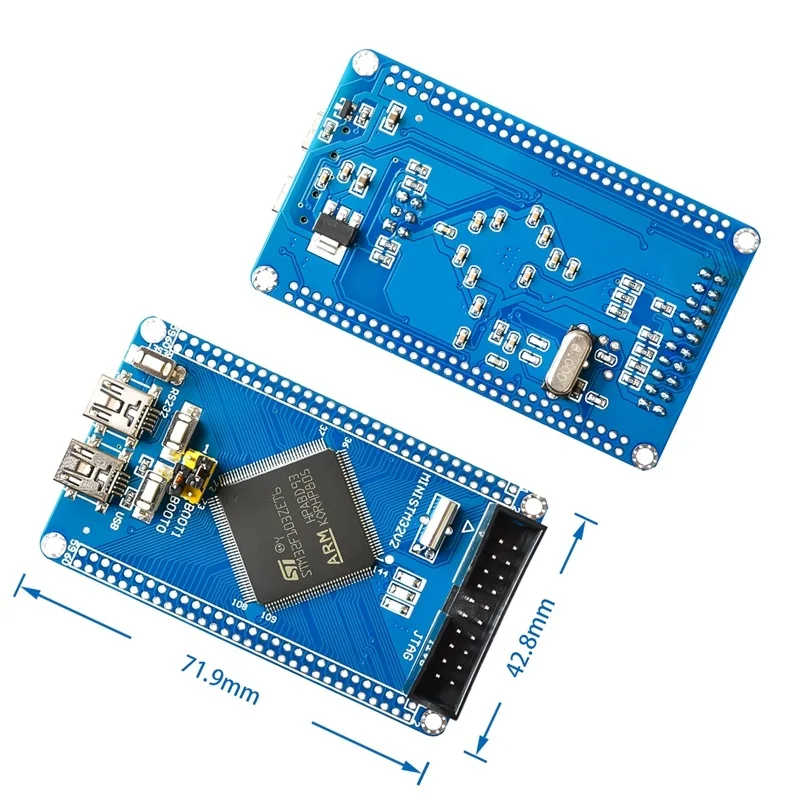

1 шт. STM32core плата STM32F103ZET6 минимальная система обучения доска развития cortex-M3

Описание

STM32core плата STM32F103ZET6 минимальная системная обучающая плата макетная плата cortex-M3

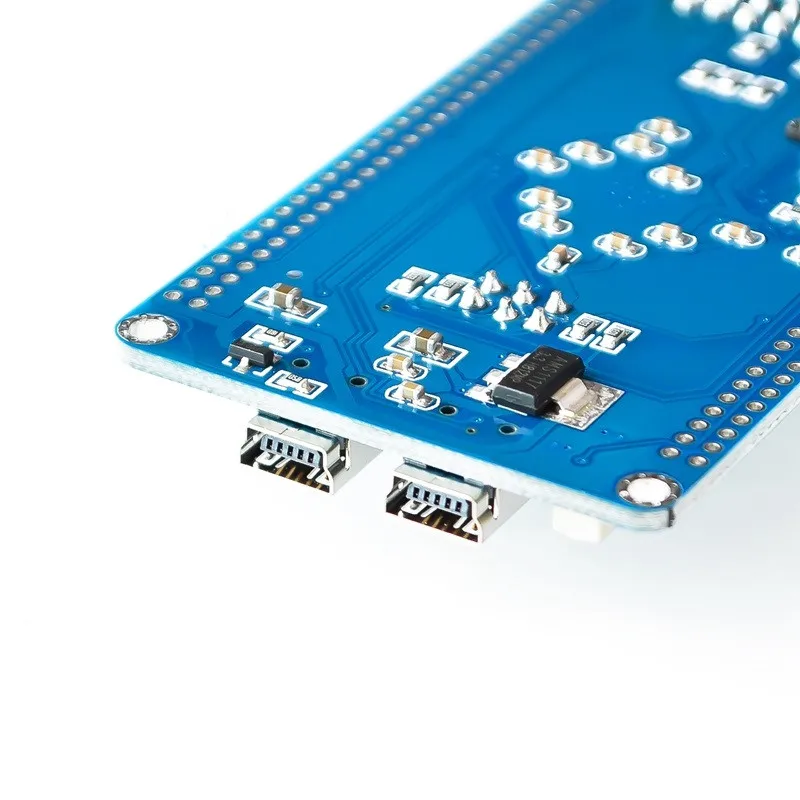

Характеристики следующие:1. совпадающий чип-это новый оригинальный stm32f103zet6, 72 м основная частота, lqfp144 посылка, флэш-память на чипе: 512 k, объем SRAM на чипе: 64 K, все штыри были выведены, удобны для расширения.2. Один индикатор питания.3. Два пользовательских индикатора.4. Стандартный 20-контактный JTAG разъем, который может быть подключен к stlink, JLINK, ULINK и других тренажеров.5,8 м Рабочий кристаллический осциллятор, официальный параметр, частота PLL двойной внутри чипа, самая высокая частота чипа 72 м.Кнопка сброса 6,1 для обеспечения функции внешнего сброса оборудования.7,2 пользовательских кнопок, удобных для начинающих, чтобы сделать самое основное Программирование обучения.8. Один регулятор asm1117-3.3, который обеспечивает питание 3,3 В для основной платы, принимает конденсаторный фильтр для обеспечения стабильной работы системы.9. Интерфейс MINIUSB и интерфейс com ttl используются унифицированным способом. Наш магазин имеет еще один USB для ttl загрузки линии интерфейса MINIUSB, который используется для питания, загрузки и последовательной связи одновременно!10. 2 двухрядных 30 p * 2-2,0 мм интервала интерфейсов, все внешние контакты расширения stm32f103zet6 светодиодные. Две переходные пластины 2,0-2,54 мм поставляются отдельно, что удобно для расширения до 2,54 мм расстояния.Обе стороны игольчатого устройства могут быть вверх или вниз. Доставка по умолчанию не сварена. Доставка игольчатой компоновки удобна для пользователей для сварки в соответствии с их потребностями.11. Предоставьте схему в формате PDF, схему печатной платы в формате PDF и схему позиционирования размера печатной платы в формате Protel для удобства дизайна плинтуса!Размер 42*72 мм достаточно мал, чтобы полностью удлинить все необходимые булавки.Прямой USB порт питания, нет другого питания.Список доставки:Одна мини-плата STM32 (Электростатическая упаковка)Две иглы 2,0 мм (2*30 p)От 2,0 мм до 2,54 мм PCB (2*30 p)Одна линия питания Mini USB
