Описание

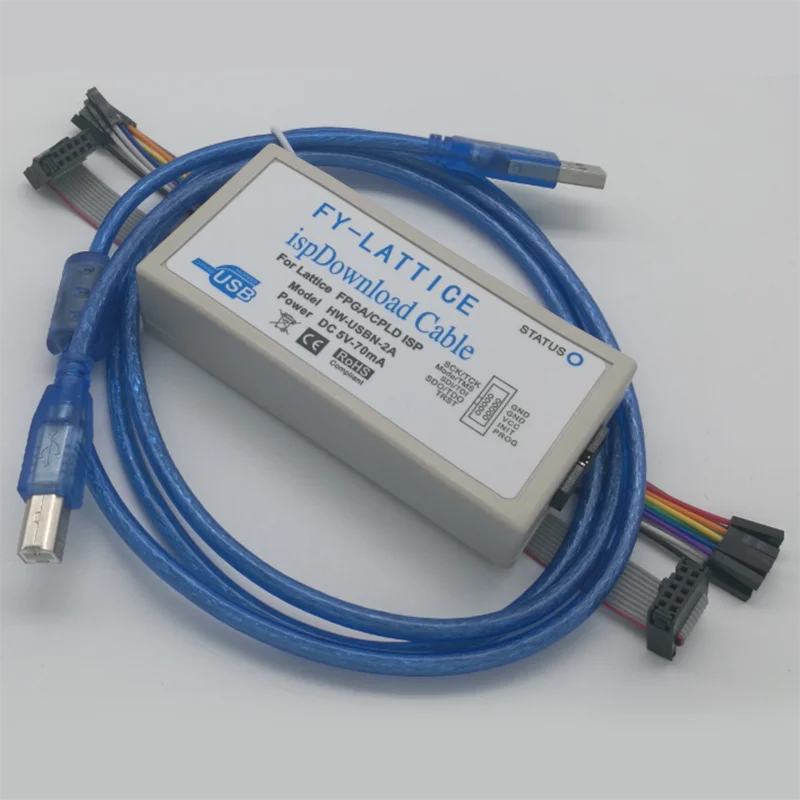

Этот продукт принимает оригинальную решетку USB для загрузки стандартного решения линии, которая идеально поддерживает все среды разработки решетки, включая решетку алмаза, решетку программиста, решетку ISPVM системы...Технические характеристики изделия:1. Решетчатое оригинальное дизайнерское решение гарантия качества для обеспечения стабильности загрузки.2. Нет необходимости устанавливать драйвер отдельно, непосредственно поддерживает алмазную/ispLever6.x/7.x/ классическую версию, ispVM различные версии.3. Поддержка решетки полный спектр FPGAs, таких как SC/SCM/XP/XP2/EC/ECP2/ECP2M/MachXO/MachXO2 серии.4. Поддержка решетки полного диапазона CPLD, таких как 1000/2000/4000 серии.5. USB стандартный мини-интерфейс типа, подсоединить к ПК, используя стандартный usb-кабель.6. Питание от USB, нет внешнего с источником питания.7, интерфейс часть питания приходит от целевая плата, чтобы обеспечить совместимость!8. Поддержка JTAG, внутренней вспышки, SPI FLASH и других режимов программирования.9. Поддержка WIN 2 K, WIN XP, WIN7 32, WIN7 64 и других операционных систем.10. Поддержка LSC ISPVM, решетчатого DEMIOND, решетчатого ISPEVER и решетчатого программиста, все эти среды разработки решетки, и были действительно протестированы!Pin ссылка описание:(1) SCLK/TCK подключен к контакту SCLK/TCK чипа.(2) GND общая земля загрузчика и целевая плата соединена с внутренними 2 и 4 контактами. При использовании накопителя, один из 2 и 4 фута должен быть подключен к земле целевая плата.(3) Режим/TMS подключен к режиму/TMS pin чипа.(4) GND загрузчик также является общих моментов целевая плата. Внутренние 2 и 4 контакта соединены. При использовании накопителя, один из 2 и 4 фута должен быть подключен к земле целевая плата.(5) SDI/TDI подключен к SDI/TDI pin чипа.(6). VCC используется для обнаружения того, подключена ли целевая плата к загрузчику. Он не используется для питания целевая плата. Официальная загрузчик не имеем возможность поставлять питание целевая плата. Это требует особого внимания.(7), SDO/TDO подключен к SDO/TDO pin чипа.(8), INTI необходимо подключить этот pin при загрузке и отладке некоторых чипов, не каждый чип должен быть подключен.(9), TRST необходимо подключить этот pin при загрузке и отладочке некоторых чипов, не каждый чип должен быть подключен.(10), PROG/ispEN должен подключить этот пин-код при загрузке и отладке некоторых чипов, не каждый чип должен быть подключен.Отгрузочная ведомость:1, решетка USB для загрузки тела линии.2. Usb 2,0 high speed линия связи.3, 10PIN 2,54 мм JTAG соединение.4,10 подключен к одному DuPont.
