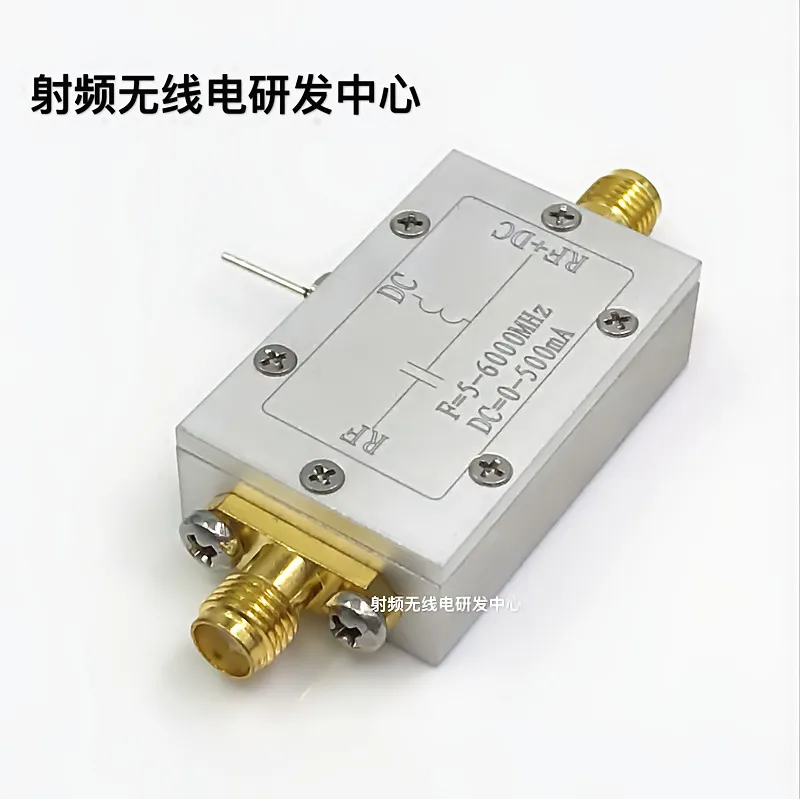

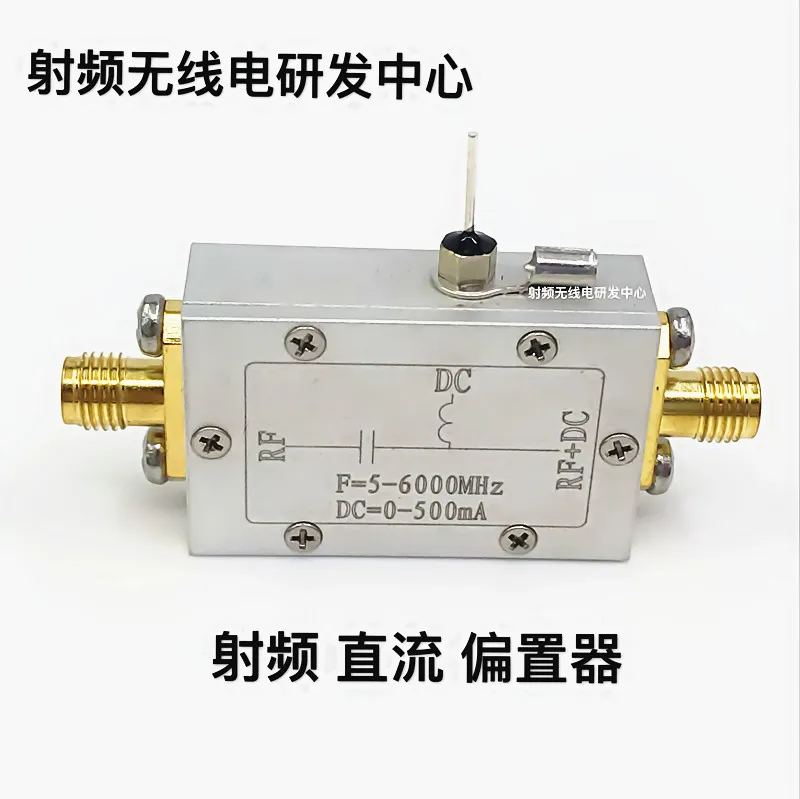

10- 6000MHz RF DC bias with shield box for active antenna, the output of the wideband amplifier

1 заказ

952 руб.

Описание

Радиочастотный СВЧ источник питания постоянного тока смещение, питание постоянного тока1. Применение1. Активная антенна РЧ источник питания2. Выход широкополосного усилителя заблокирован3. Передача данных осуществляется через сторону RF2. Рабочие параметры1. Частотный диапазон: 10-6000 МГц2. Потеря вставки: 0.3dB @ 512 MHz 0.45dB @ 1575 MHz3. Максимальное напряжение: 50 в4. Максимальный ток: 500 мА5. РЧ Разъем: SMA-K (наружное отверстие винта)6. Сопротивление системы: 50 Ом7. Размеры: 33 мм x 33 мм без разъемов3. Способ подключения1. Постоянный ток: внешний источник питания постоянного тока2. RF: конец сигнала RF (этот порт может только передавать радиочастотные сигналы)3. RF + DC: RF DC Смещение (этот порт может передавать RF и DC смещение)4. GND-: общий заземляющий терминал для источника питания постоянного тока5. VCC +: терминал питания постоянного тока
