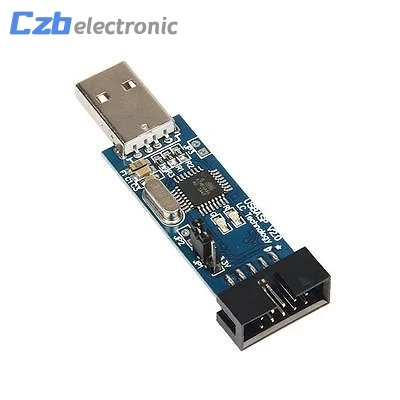

10-контактный конвертировать в Стандартный 6-контактный Адаптер доска+ USBASP USBISP AVR программист USB Diy электронная плата pcb модуль

Описание продукта:

Синяя печатная плата, для зеленой печатной платы, Случайная Доставка

Во-первых, описание модуля:

1, бортовые новые импортированные фишки ATMega8A-AU
2, два светодиода с питанием и программированием
3, встроенная защита от перегрузки по току PPTC 500мА
4, целевая плата поддерживает питание 5 В и 3,3 В

Не нужно устанавливать драйверы

Новейший Новый из подходящего автоматического контроля скорости.

Подходит для WIN8.1/8/7/XP 32 бит/64, компьютерной системы.

Продукт может быть подключен напрямую к usb-порту компьютера, USB загрузчик реальных продуктов, соединяющие целевая плата через него, могут быть загружены на микроконтроллер программирования операция проста в использовании, особенно для ноутбуков, настольных компьютеров, через USB порт Программирование загрузки.


Во-вторых, функции загрузки:

1. Поддержка микроконтроллеров AT89S51/52
2. Поддержка всех чипов ASP AVR.
3. Выходной порт ATMEL стандартный порт.
4. USB для получения питания и целевой поддержки целевой напряжения 5 В, может подключаться через перемычку выберите.
5. Автоматическое управление скоростью прошивки загрузчика автоматически отслеживает частоту чипа, который будет запрограммирован, чтобы автоматически изменить скорость, достичь автоматического контроля скорости.
6. Защищены MOSI, MISO, RET, SCK, VCC, GND. 6PIN интерфейс, удобный пользовательский соединений на основе потребностей целевая плата.

7. Резервный интерфейс программирования, пользователи могут загружать обновление прошивки самостоятельно.

Программное обеспечение для программирования: AVR_fighter, PROGISP1.66, PROGISP1.67, PROGISP1.68 скомпилировать более низкую или более высокую линейку программного обеспечения, сжигая части в одном ходу, очень удобно.

Интерфейс Разрешение:


AT89S51 и S52 значок из серии линия подключения соответствует описанию Загрузок:

MOSI-> P1.5

Мисо-> P1.6

SCK-> P1.7

/RES-> RST

GND-> GND

5 V-> VCC

Поддерживает программирование чипа:

51 серии

AT89S51AT89S52AT89S53 AT89S8253 AT89S2051 AT89S8252 AT89S4051

Автоматический регулятор напряжения серии

AT90can128 AT90can32 AT90can64, AT90pwm2, AT90pwm3, AT90s1200, AT90s2313, AT90s2323, AT90s2343, AT90s4414, AT90S8515, AT90S8535 AT90usb1286, AT90usb1287

Atmega103, Atmega128, Atmega1280, Atmega1281, Atmega16, Atmega161, Atmega162, Atmega163, Atmega164, Atmega165, Atmega168, Atmega169, Atmega2560, Atmega2561, Atmega32, Atmega323, Atmega324, Atmega325, Atmega3250, Atmega3259, atmega328, Atmega329, Atmega3290, Atmega406, Atmega48, Atmega64, Atmega640, Atmega644, Atmega645, Atmega6450, Atmega649, Atmega6490, Atmega8, Atmega8515, Atmega8535, Atmega88,

Attiny11, Attiny12, Attiny13, Attiny15, Attiny22, Attiny2313, Attiny24,

Attiny25, Attiny26, Attiny261, Attiny28, Attiny44, Attiny45, Attiny46,

Attiny46, 1Attiny84, Attiny85, Attiny861

Отгрузочная ведомость:

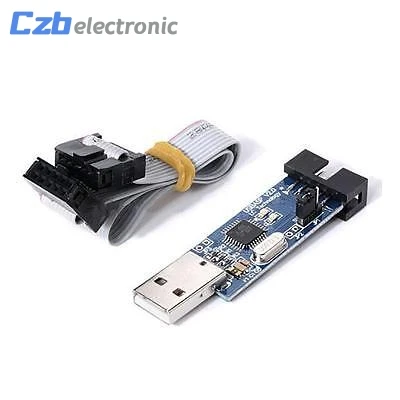

USBASP загрузчик x 1

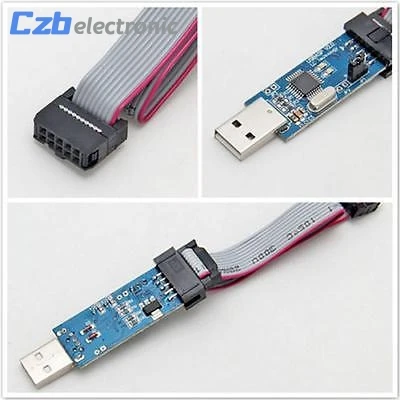

10 P кабель для передачи данных x 1

10PIN для 6PIN ISP адаптер boardX1
