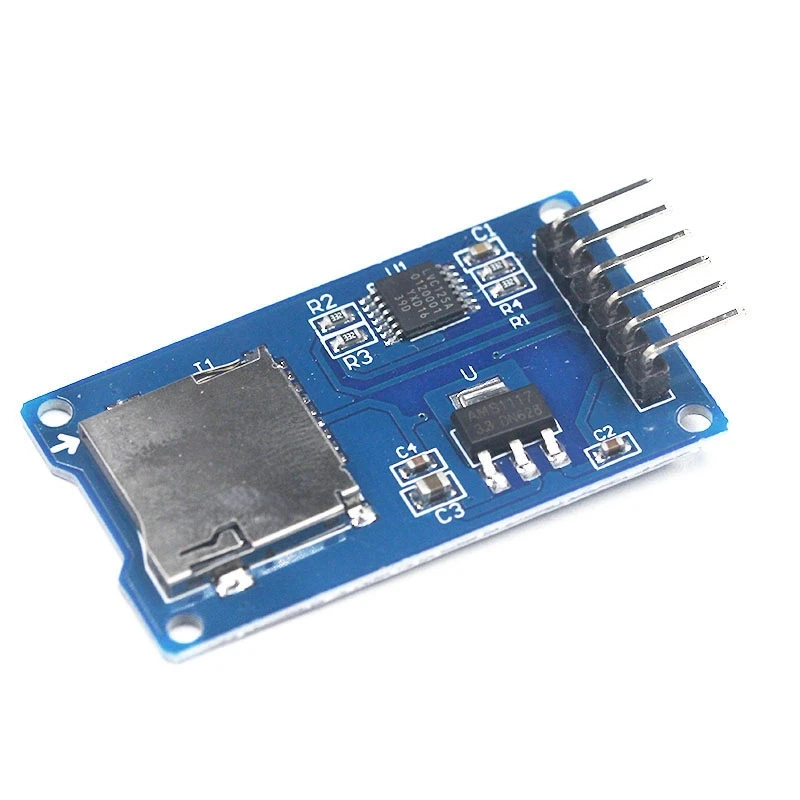

Поддержка tf-карты, Micro для SDHC карты (высокоскоростная карта)

Монтажная плата преобразования уровня, которая может уровень интерфейса 5 В или 3,3 В

Интерфейс связи-это стандартный SPI интерфейс

Интерфейс управления: в общей сложности шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND для заземления,

VCC-это источник питания, MISO, MOSI, SCK-шина SPI, CS-это чип выбора сигнала;

Схема регулятора 3,3 В: LDO Регулятор выход 3,3 В как чип преобразователя уровня, TF карта питания;

Схема преобразования уровня: tf-карта в направлении сигналов в 3,3 В, tf-карта в направлении интерфейса управления MISO сигнал также преобразуется в 3,3 В, общий AVR микроконтроллер системы может считывать сигнал;

Разъем для карты TF: Да, так как бомба колода для легкой вставки и удаления карты.

Отверстия для позиционирования: винты 4 М2 диаметр отверстия для позиционирования 2,2 мм, легко установить позиционирование, для достижения межмодульной комбинации;

Технические характеристики:

Источник питания: 4,5-5,5 В, 3,3 В плата регулятора напряжения

Отверстия для позиционирования: винты размером 4 м2 диаметр отверстия для позиционирования 2,2 мм

Интерфейс управления: GND, VCC, MISO, MOSI, SCK, CS

Размеры: 4,5*2,3 см
