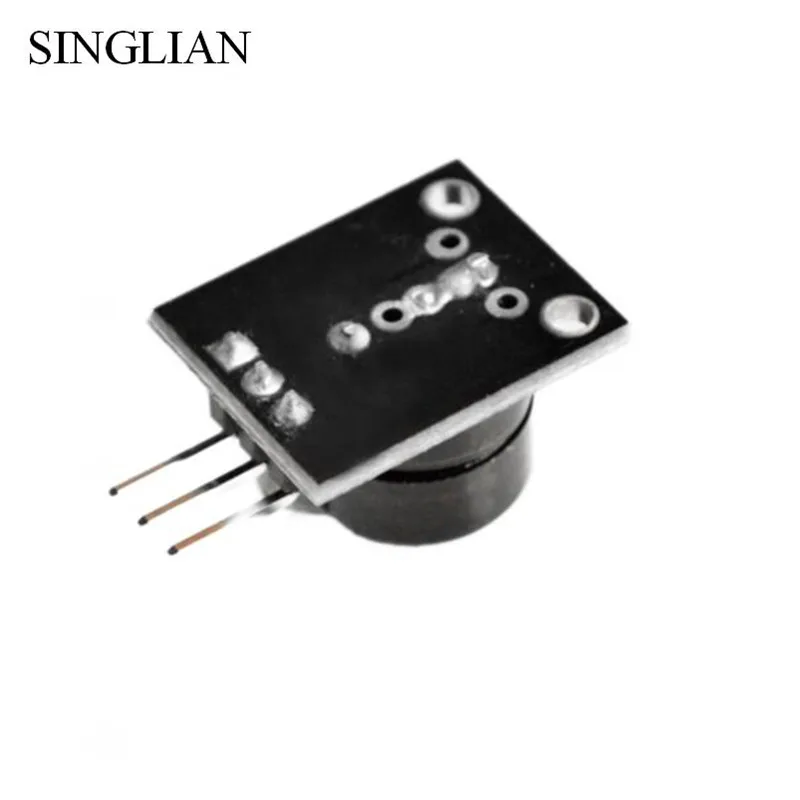

10 шт./лот применимые аксессуары активного зуммера модуля KY-012

Описание

Структура и принцип зуммера
I) включение зуммера
1. Функция зуммера: зуммер является своего рода электронным эхолотом со встроенной структурой. Он работает от источника питания постоянного тока и широко используется в компьютерах, принтерах, копировальных аппаратах, сигнализациях, электронных игрушках, автомобильном электронном оборудовании, телефонах, таймерах и других электронных продуктах в качестве эхолота.
2. Классификация зуммера: в основном делится на пьезоэлектрический зуммер и Электромагнитный зуммер.
3. графический символ цепи зуммера: буква "H" или "ha" (в старом стандарте используются "FM", "LB", "JD" и т. Д.) чтобы указать звуковой сигнал в цепи.
Принципиальная схема зуммер
II) структура и принцип звукового сигнала
1. пьезоэлектрический зуммер: пьезоэлектрический зуммер в основном состоит из мультивибратора, пьезоэлектрического зуммера, импедансного устройства, резонансный ящик, оболочки и т. Д. некоторые пьезоэлектрические корпуса зуммеров также оснащены диодами, излучающими светильник.
Мультивибратор состоит из транзисторов или интегральных схем. При подключении источника питания (рабочее напряжение 1,5-15 В постоянного тока) мультивибратор вибрирует и выдает звуковой сигнал 1,5-2,5 кГц. Устройство для импеданса подталкивает пьезоэлектрический зуммер, чтобы сделать звук.
Пьезоэлектрический зуммер изготовлен из диоксида циркония свинца или ниобата свинца. Серебряный электрод покрыт с обеих сторон керамического листа. После поляризации и старения он скреплен латунным листом или листом из нержавеющей стали.
2. Электромагнитный зуммер: Электромагнитный зуммер состоит из осциллятора, электромагнитной катушки, магнита, вибрационной диафрагмы и оболочки и т. д.
При включении источника питания ток звукового сигнала, генерируемый осциллятором, проходит через электромагнитную катушку, которая генерирует магнитное поле. Диафрагма вибрирует и издает звук периодически под воздействием электромагнитной катушки и магнита.
III) производство зуммера
(1) подготовка электромагнита М: оберните 100 катушек проволоки вокруг 6 см длинного железного болта, оставьте 5 см на конце провода в качестве свинца, и приклейте катушку прозрачной клейкой лентой, чтобы предотвратить ослабление катушки. Затем Наклейте его на коробку с клейкой лентой, и Электромагнит готов.
(2) подготовка шрапнели P: Вырежьте длинный железный кусок шириной около 2 см из железной банки, согните его под прямым углом, подключите провод электромагнита к шрапнели, А затем приклейте шрапнель к доске скотчем.
(3) Используйте скрепку в качестве контактного Q, используйте книжку для прокладки скрепки, используйте клейкую ленту, чтобы прочно приклеить ее, выведите провод, и Подключите цепь, как показано на рисунке.
(4) Отрегулируйте расстояние между м и р (перемещая коробку), так что Электромагнит может притягивать шрапнель, отрегулируйте расстояние между точкой контакта и шрапнелью, так что они могут просто связаться, и зуммер может быть услышан после включения питания.
(IV) Активный зуммер и пассивный зуммер
Как отличить активный зуммер от пассивного зуммера
Теперь своего рода небольшой зуммер на рынке широко используется во всех видах электрооборудования, электронное производство и одночиповые микрокомпьютерные схемы, которые должны сделать звук из-за его небольшого размера (только llmm в диаметре), вес светильник, низкая цена и надежная структура.
От внешнего вида, два вида гудков кажутся одинаковыми, но смотрите внимательно, высота двух немного отличается. Высота активного зуммера A составляет 9 мм, а высота пассивного зуммера B-8 мм. Если штырьки двух видов звуковых сигналов размещаются вверх, можно увидеть, что один с зеленой печатной платой является пассивным звуковым сигналом, а один без печатной платы и запечатанный черным клеем является активным звуковым сигналом.
Один шаг, чтобы оценить активный зуммер и пассивный зуммер, вы также можете использовать шестерню сопротивления RXL мультиметра для тестирования: Подключите «+» контакт зуммера с черным зондом, И Красный зонд касается другого штыря вперед и назад. Если зуммер срабатывает щелчком, щелчком и сопротивлением всего 8 Ом (или 16 Ом), это пассивный зуммер; если зуммер может издавать непрерывный звук и сопротивление более нескольких сот Ом, это активный зуммер.
Активный зуммер может делать непрерывный звук, напрямую Подключаясь к номинальному источнику питания (Новый зуммер указан на этикетке); пассивный зуммер, как и электромагнитный динамик, для получения звука необходимо подключить к цепи аудиовыхода.
