Описание

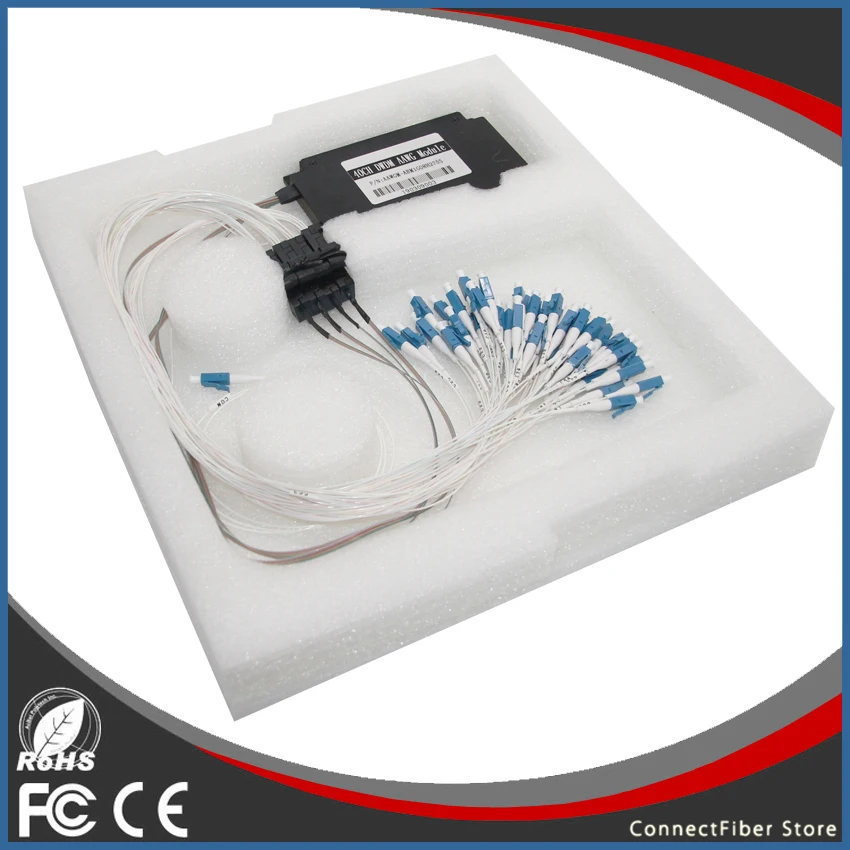

100 ГГц 40 каналов термальный Arrayed Waveguide Grattings DWDM модуль
Особенности
(1) 40 каналов x 100 ГГц Mux/Demux;
(2) полоса пропуска с плоским верхом;
(3) полностью пассивный модуль;
(4) Диапазон рабочих температур от-5 °C до 65 °C;
(5) Низкие вносимые потери & PDL;
(6) Низкий перекрестий;
(7) высокая однородность;
(8) не требуется Электроника;
(9) Компактный отпечаток ноги;
(10) телкордия GR-1209/GR-1221 квалифицирована.
Приложений
(1) Продукты модуля DWDM AAWG обладают преимуществами высокой интеграции, хорошей однородности, низкого МД и низкие вносимые потери. NEATEL может обеспечить продукты с высокой экологической стабильностью и высокой надежностью. В связи с многоканальным номером и термометром DWDM AAWG, он широко используется в областях CT 5G, MAN, магистральной сети, центра обработки данных и так далее.
Чип Тип
DWDM AAWG, предоставляемый NEATEL, включает в себя гаусские и плоские чипы, которые клиенты могут выбрать в соответствии с их фактическими потребностями.
Гауссовый продукты
Низкий Ил и высокий ISO
С плоским верхом продукты
Широкий рабочий диапазон и стабильность сигнала
Оптический Параметры
| Параметр | Блок | Соотношение цена/качество | ||
| Полоса пропускания типа | - | С плоским верхом | Гауссовый | |
| Разнос каналов | ГГц | 100 | ||
| Номер канала | CH | 48/40 | ||
| Точность длины волны | Метрический номер | ±0. 05 | ||
| 1dB полоса пропускания | Метрический номер | ≥0. 38 | ≥0. 2 | |
| 3dB полоса пропускания | Метрический номер | ≥0. 58 | ≥0. 4 | |
| Пропуск частиц1 | ДБ | ≤6. 0 Typ.4.5 | ≤3. 5 Typ.2.8 | |
| Пульсация | ДБ | ≤0. 5 | ≤1. 5 | |
| Равномерность | ДБ | ≤1. 5 | ≤1. 5 | |
| Прилегающие наводки | ДБ | ≥23 | ≥26 | |
| Несмежных наводки | ДБ | ≥29 | ≥ 35 | |
| В общей сложности наводки | ДБ | ≥21 | ||
| Поляризационные зависимые потери (PDL) | ДБ | ≤0. 5 Typ.0.25 | ≤0. 7 Typ.0.35 | |
| PMD2 | Ps | ≤0. 5 | ||
| Хроматическая дисперсия2 | Пс/Нм | ± 20 | ||
| Обратные потери | ДБ | ≥40 | ||
| Волокно | Вход Порты и разъёмы | Мм | φ0. 9 | |
| Выход лента | - | - | ||
| Веером | Мм | φ0. 9 | ||
| Управление Температура | ℃ | -5 ~ + 65 | ||
| Для хранения Температура | ℃ | -40 ~ + 85 | ||
| Посылка | Мм | 120 × 70 × 11 | ||
Примечания: 1) все спецификации основаны на устройствах без разъемов и гарантированы по длине волны, поляризации и температуре. 2) ПМД и хроматические дисперсионные значения гарантированы дизайном. 3) IL на 0,3 дБ выше, RL на 5 дБ ниже для каждого добавленного разъема. | ||||
Информация о заказе
| MEVOA | - | × | × | ×× | × | ×× | × | - | × | × |
| Длина волны лазера | Сверхмощные Светодиоды красного свечения. Тип | Привод Напряжение | Тип волокна | Косичка Длина | Тип Pigtail | Входной сигнал | Выход | |||
1 = 850nm 2 = 1064nm 3 = 1310nm 4 = 1550nm X = по индивидуальному заказу | B = яркий D = темно | 05 = 5 V 15 = 15 | 1 = SMF-28 2 = HI 1060 3 = MM50/125 4 = MM60/125 X = по индивидуальному заказу | 05 = 0,5 м 10 = 1,0 м | B = волокное без оболочки L = 900um свободная трубка | 0 = None 1 = FC/UPC 2 = FC/APC 3 = SC/UPC 4 = SC/APC 5 = LC/UPC 6 = LC/APC | 0 = None 1 = FC/UPC 2 = FC/APC 3 = SC/UPC 4 = SC/APC 5 = LC/UPC 6 = LC/APC |
Оплата
Если у вас возникнут какие-либо проблемы при оплате, пожалуйста, свяжитесь с AliExpress центром обслуживания клиентов, чтобы обратиться за помощью:Https://helppage.aliexpress.com/buyercenter/index.htm
Отгрузка
1. Мы отправим заказы как можно скорее в течение 2-5 дней (за исключением выходных и национальных праздников), как только ваш платеж будет выполнен. (Мы оставим вам сообщение, если возникнут какие-либо задержки из-за праздничные мероприятия.)
2. Пожалуйста, напишите свой полный адрес доставки с правильным номером телефона и почтовым кодом, особенно покупателю из России и Беларуси, пожалуйста, подтвердите ваше полное имя.
3. Пожалуйста, обратите внимание, что мы не несем ответственности за таможенные пошлины. В связи с таможенной политикой некоторых стран могут быть таможенные пошлины. После этого, пожалуйста, сделайте таможенное оформление самостоятельно.
Оптовая продажа/Прямая доставка заказа
1. Для дропшиппинг заказа, пожалуйста, укажите "дропшиппинг заказ", мы будем придавать Ему приоритет.
2. Для оптовых/дропшиппинг заказов, если у вас есть какие-либо идеи о цене или упаковке, пожалуйста, свяжитесь с нами заранее, мы предоставим вам лучший сервис, чтобы удовлетворить ваши требования.
Пост-продажное Услуги
Мы являемся надежным продавцом, и мы имеем наш послепродажный сервис для всех наших таможен. Если есть какие-либо вопросы относительно заказа, пожалуйста, свяжитесь с нами заранее, мы всегда будем здесь, пока вы не получите счастливый ответ.
Обратная связь
1. Пожалуйста, внимательно проверьте упаковку и товар, чтобы убедиться, что нет никаких проблем.
2. Если у вас есть какие-либо проблемы или вы не полностью удовлетворены своей покупкой, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы решим проблему, чтобы удовлетворить вас.
3. Если нет проблем, пожалуйста, оставьте нам положительный отзыв 5 звезд.
Пожалуйста, обратите внимание
Тип штепсельной вилки ЕС означает, что продукты используются в европейской стране, например, RU, PL, FR... за исключением Великобритании (который использует британский тип). тип штепсельной вилки США означает, что продукты используются в США, Канаде, Мехико и Японии и так далее. Пожалуйста, выберите подходящий тип вилки, который вам нужен при оформлении заказа.
Для российского покупателя
Пожалуйста, оставьте свой правый и реальный номер телефона, когда разместите заказ, потому что таможня попрошу вас получить информацию о паспорте и идентификационный номер налога, чтобы помочь таможенному оформлению. покупатель может помочь транспортной компании и таможне в оформлении.
Характеристики
- Бренд
- HW-cable
- Тип товара
- AAWG Module
- Номер модели
- 95
- No of Channel
- 40
- Insertion Loss
- 2.0dB
- Channel Spacing
- 100GHz
- Pass Band Type
- Gaussian
- Wavelength Accuracy
- ±0.05nm
- Total Crosstalk
- 21dB
