100 кГц~ 7 ГГц EMC EMI зонд ближнего поля Электрический зонд поля(слабый контакт) для EMC выпрямления

Примечание:1. Этот простой контактный Электрический зонд поля полностью сделан вручную, и внешний вид может быть безупречен.2. Этот контактный Электрический зонд может использоваться только для измерения слабых токов в пределах ± 35в.Есть два типа электрических зондов ближнего поля, которые я квалифицирую как: Бесконтактный и контактный.Позвольте мне поговорить о бесконтактном:Бесконтактный Электрический зонд ближнего поля относительно прост в изготовлении, и сигнальная линия может быть удалена от щита 1-1,5 см.

Для того, чтобы предотвратить провод от воздействия, термоусаживаемой трубки помещается.

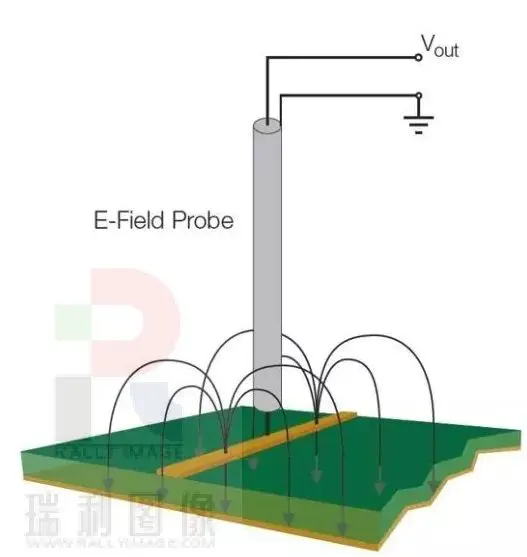

В тех случаях, когда Бесконтактный ближнего поля электрического поля зонд используется, зонд перпендикулярна проводник.

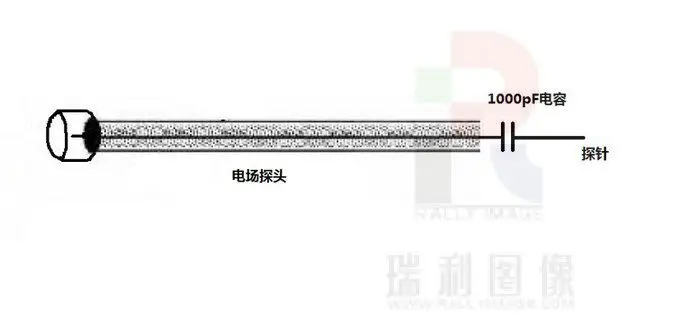

Давайте обсудим следующий контакт:Принцип Простой контакт электрического поля зонд выглядит следующим образом:

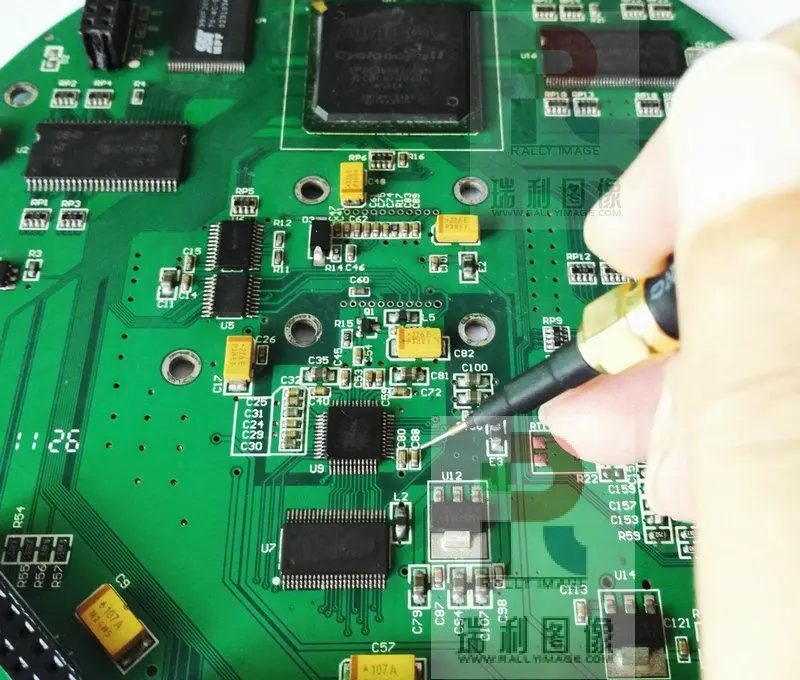

На рисунке ниже измерение амплитуды электрического поля производится с помощью контактного электрического зонда поля, и зонд должен быть в контакте с паяльным соединением или медной кожей.

Фактическая схема частотного отклика (100 кГц-7 ГГц)
