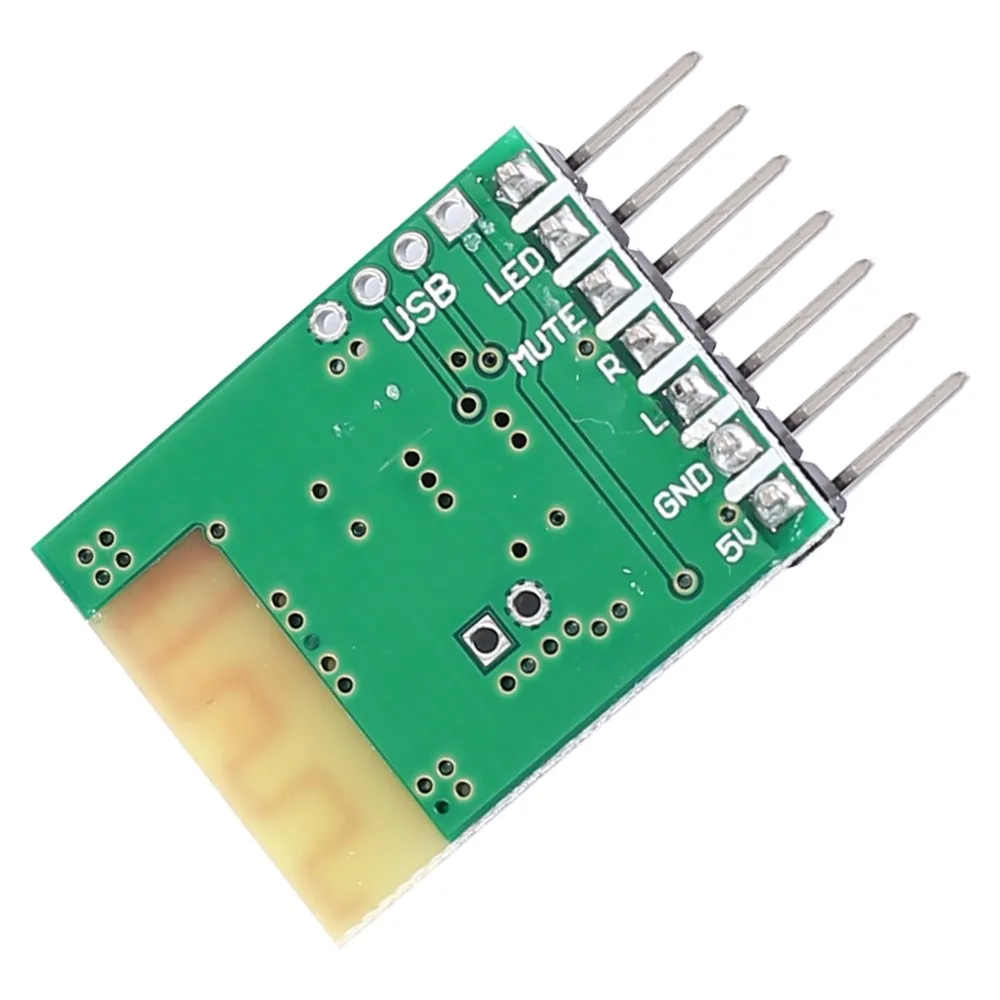

100 шт./лот 5 в моно стерео приемник Bluetooth аудио модуль универсальный 7PIN выходной интерфейс динамик усилитель

1. + 5 В Источник питания: подключите положительный полюс блока питания, диапазон напряжения составляет 4,1 В ~ 5 В, пожалуйста, убедитесь, что блок питания находится в этом диапазоне. Превышение этого диапазона может повредить модуль или привести к ненормальной работе;

2, земля: GDN подключен к отрицательному полюсу блока питания, который также является основанием для аудио. Это место должно быть отделено от земли и аудиоземли отдельно.

3. Левый канал: Подключите левый канал входа платы усилителя мощности или левый канал наушников. Рекомендуется подключить конденсатор к выходному порту (в зависимости от входного сигнала, совпадающего с усилителем мощности);

4. Правый канал: Подключите правый канальный вход платы усилителя мощности или правый канал наушников. Рекомендуется подключить конденсатор к выходному порту (в зависимости от совпадающего входа усилителя мощности);

5, выходной порт отключения звука: порт предустановлен на высокий уровень, когда отключение звука, порт выводит низкий уровень;

6. Индикатор состояния: когда Bluetooth не подключен, светильник быстро мигает, и как только bluetooth-соединение будет успешно, он будет мигать медленно;

7. Резервный порт: порт был вытянут до 5 В. Когда порт срабатывает от низкого уровня, он будет выключен. Когда порт снова перевернут на низкий уровень.

Обратите внимание: от аудиомодуля Bluetooth к источнику питания или к аудиоинтерфейсу, пожалуйста, используйте метод пайки, не используйте способ подключения, сопротивление контакта вызовет шум.

1. Источник питания: аудиомодуль Bluetooth-это схема, чувствительная к высокочастотным помехам. Рекомендуется использовать Линейный Регулируемый источник питания. Если используется DC-DC источник питания, добавьте фильтр LC, чтобы уменьшить гармонические помехи источника питания, особенно переключатель, такой как зарядное устройство для мобильного телефона. Источник питания, Пульсация питания может привести к неправильному подключению Bluetooth, и этот тип выхода 5 в часто находится в диапазоне от 5,1 В до 5,4 В, что превышает рабочее напряжение аудиомодуля Bluetooth;

При использовании импульсного источника питания, например адаптера мобильного телефона, пожалуйста, добавьте эту цепь питания, индуктивность не может быть добавлена.

2. заземление: поскольку звуковой сигнал чувствителен к помехам, вызванным точкой заземления, два заземления могут быть припаяны на выходном штифте модуля Bluetooth, один подключен к отрицательному полюсу (GND) блока питания, а другой подключен к плате усилителя мощности. Аудио вход заземления, попробуйте припаять на печатной плате, не используйте свинцовое проводное соединение (восприимчивое к помехам), и рекомендуется попробовать точку заземления, чтобы минимизировать помехи;

3, антенна помех: Bluetooth Антенна чрезвычайно подвержена высокой частоте, или сильным электромагнитным сигнальным помехам, относительно далеко от сильного сигнала усилителя мощности, и антенна не может быть близко к металлическим объектам, для поддержания определенного расстояния;

4, наружное Экранирование Корпуса: потому что металлический корпус корпуса имеет экранирующий эффект на сигнал Bluetooth, он может ослаблять сигнал Bluetooth, чтобы вызвать плохой прием, пожалуйста, держите соответствующее отверстие, или воздействию.

Примечание: для некоторых усилителей мощности, которые восприимчивы к помехам и помехам, не легко обрабатывать, пожалуйста, разделите блок питания, то есть Плата усилителя мощности питается от одного источника питания, и модуль Bluetooth обеспечивает питание до конца.

1. Ток звука:

Причина вызвана наземными помехами. Рекомендуется использовать выходные клеммы модуля Bluetooth не должны быть спаяна с выходными клеммами подключаемого модуля в такой стране, как. В частности, заземляющий провод должен быть припаян, а линия не должна быть слишком длинной. Чем короче, тем лучше, тем толще. В заземляющем проводе, вытянутом из модуля Bluetooth, Заземление питания и заземление звука также должны быть отделены, и невозможно подключить только один заземляющий провод. Проблема заземления звука в месте заземления платы усилителя мощности должна быть подключена к земле аудиовхода усилителя мощности. Эту точку заземления можно пробовать паять в разных позициях для достижения самого низкого тока звука. Отдельный блок питания-лучший способ решить этот текущий звук.

2. Сигнал Bluetooth слаб:

В тех случаях, когда модуль может работать нормально, индикатор Bluetooth светильник вспышек в обычном режиме. Расстояние приема Bluetooth очень близко, оно не может превышать 5 метров. Как правило, есть помехи в блоке питания (переключение помех источника питания), или напряжение питания является ненормальным. Пожалуйста, обратитесь к переключателю обработки документа. Добавьте диод и конденсатор, когда блок питания мешает."

3, Bluetooth не может найти сигнал:

Одной из важных причин, по которым не удалось найти сигнал Bluetooth, является источник питания. За исключением того, что напряжение источника питания является ненормальным, Пульсация источника питания, как правило, слишком высока, вызывая большие помехи для высокочастотного сигнала модуля Bluetooth. Способ может быть обработан. В другом чехол, один и тот же мобильный телефон подключен к несколько модулей. Хотя номера Bluetooth одинаковые, но внутренние адреса отличаются, вы можете удалить исходный номер Bluetooth, а затем найти соединение.

4. Обработка шума:

Существует два вида шумоподавления, один из них является характерным шумом Bluetooth обработки сигнала поиска в режиме ожидания, но звук не очень большой, только немного, он может быть обработан путем отключения звука (отключения звука). Другой тип шума пола вызвана помехами или проводкой, и Модифицированная линия может быть решена путем улучшения точки заземления. Он может быть обработан в соответствии с описанным выше методом.
