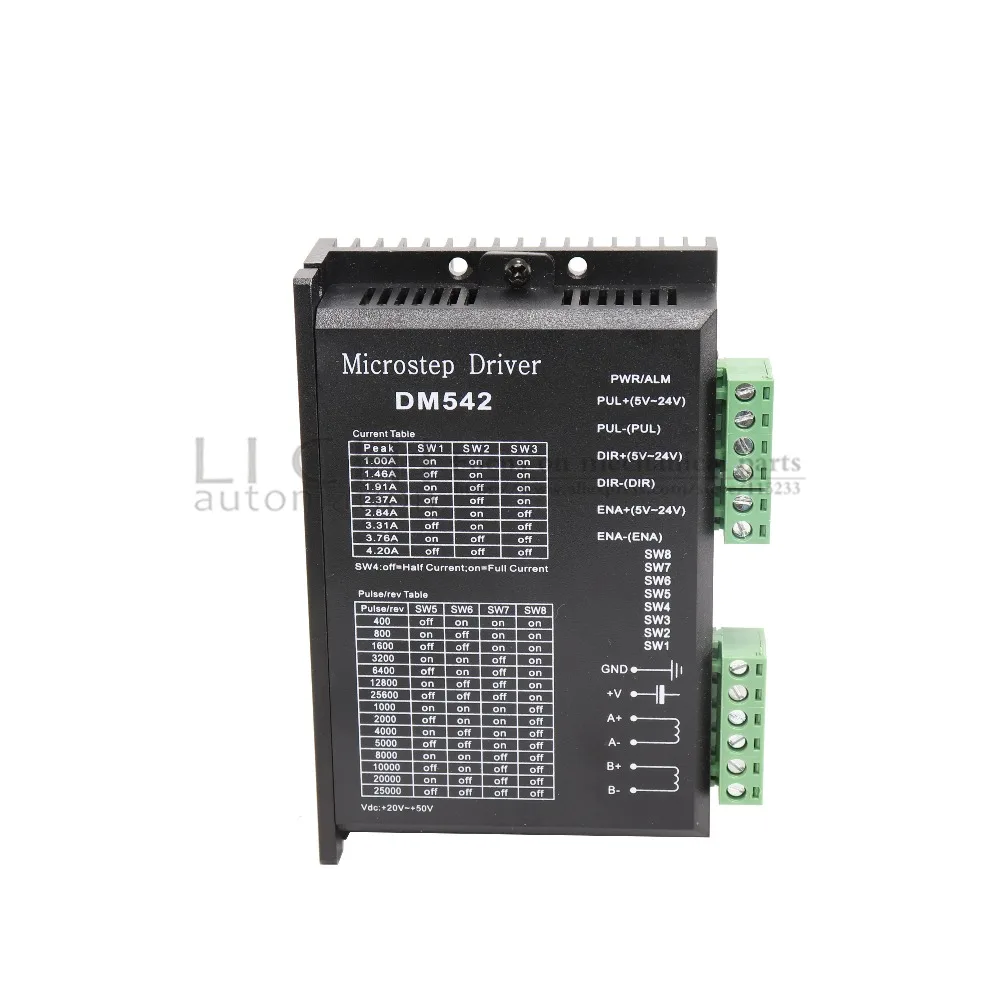

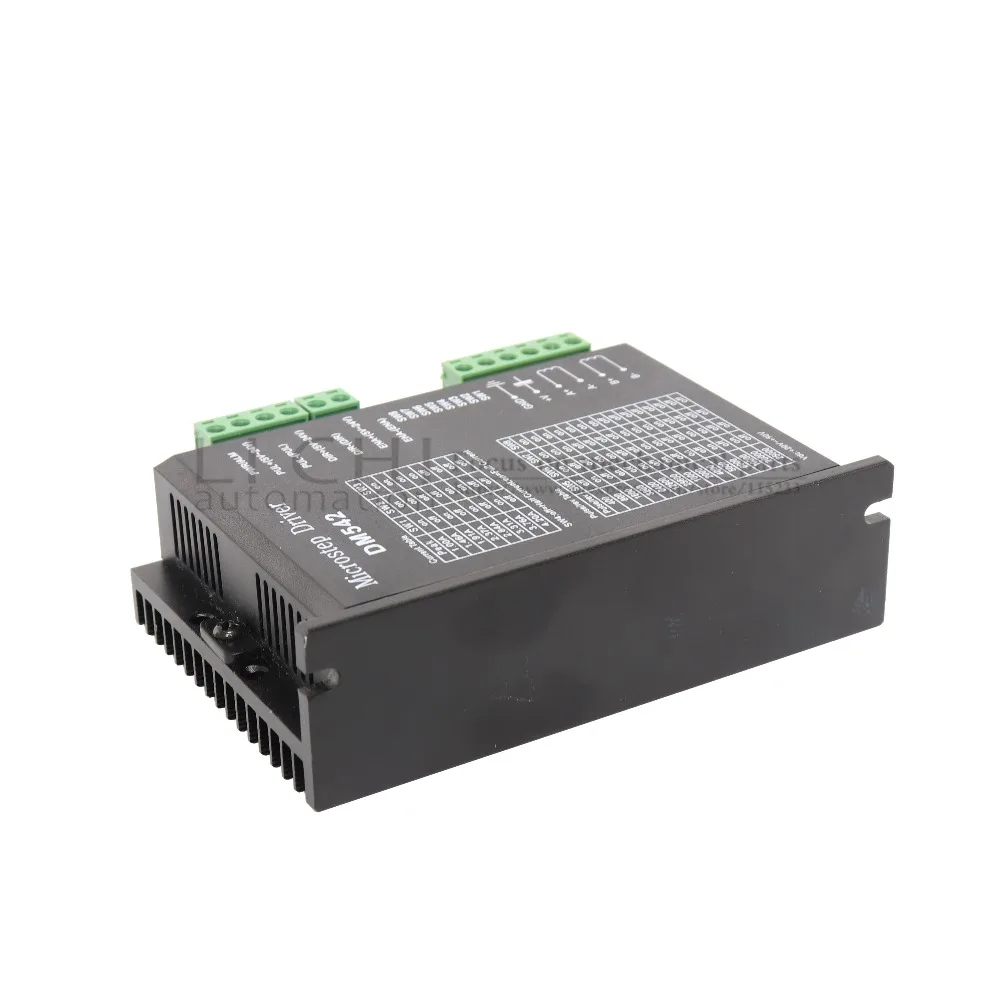

DM542 Драйвер шагового двигателя
1. Профильный станок
DM542-это цифровой шаговый привод с простым дизайном и простой установкой. Реализуя Leadshine advanced
Шаговый технология управления, этот шаговый привод способен мощность 2-фазный и 4 фазы шагового двигателя острые кусачки режут плавно благодаря
Оптимальный крутящий момент и низкий нагрев и шум двигателя. Его рабочее напряжение 20-50 В постоянного тока, и он может выходить до 4.2A тока.
Все микрошаг и выходной ток производятся через DIP-переключатели. Поэтому DM542 идеально подходят для
Приложения, требующие простого управления шаговыми двигателями NEMA 17, 23 и 24.
1,1 Особенности
Анти-резонансный для оптимального крутящего момента, очень плавного движения, низкого нагрева двигателя и шума Автоматическая идентификация двигателя и параметры авто-конфигурация для оптимального крутящего момента от широкого диапазона двигателей Управление шагами и направлениями (PUL/DIR) Мульти-шаговый для плавного движения двигателя Ttl совместимые и оптически изолированные входы Вход напряжение 20-50VDC 16 выбор микроступенчатых разрешения 400-25600 с помощью DIP-переключателей 8 выбираемых настроек выходного тока 1,0-4.2A Через DIP-переключатели Мягкий Запуск без "скачка" при включении Частота импульса до 200 кГц. Автоматическое уменьшение холостого хода Защита от перенапряжения и перегрузки по току
1,2 приложений
Шаговый привод DM542 предназначен для питания 2 фазы (1,8 °) или 4 фазы (0,9 °) NEMA 17, 23 и 24 гибридных
Шаговые двигатели. Его можно легко использовать во многих отраслях промышленности (ЧПУ, медицинская, автоматизация, упаковка...), таких как X-Y
Столы, гравировальные машины, машины для этикеткок, мельницы, плазмы, лазерные резаки, палочки и места устройств, и так далее. Его
Отличная производительность, простой дизайн и простая Настройка делают его идеальным для многих приложений типа контроля шагов и направления.
2. Технические характеристики
2,1 электрические характеристики
2,2 Защита окружающей среды
2,3 механические спецификации
Рис. 1: механические характеристики
* Боковое крепление рекомендуется для лучшего рассеивания тепла
2,4 ликвидация тепла
DM542 надежная рабочая температура должна быть <60 °( 140 °F) Рекомендуется использовать автоматический режим холостого хода для уменьшения нагрева двигателя. Это означает, что Установите SW4 pin DIP switch в положении «OFF». Рекомендуется установить привод вертикально для максимального увеличения площади теплоотвода. Используйте метод принудительного охлаждения для охлаждения при необходимости.3. Назначения контактных контактов и светодиодный индикатор

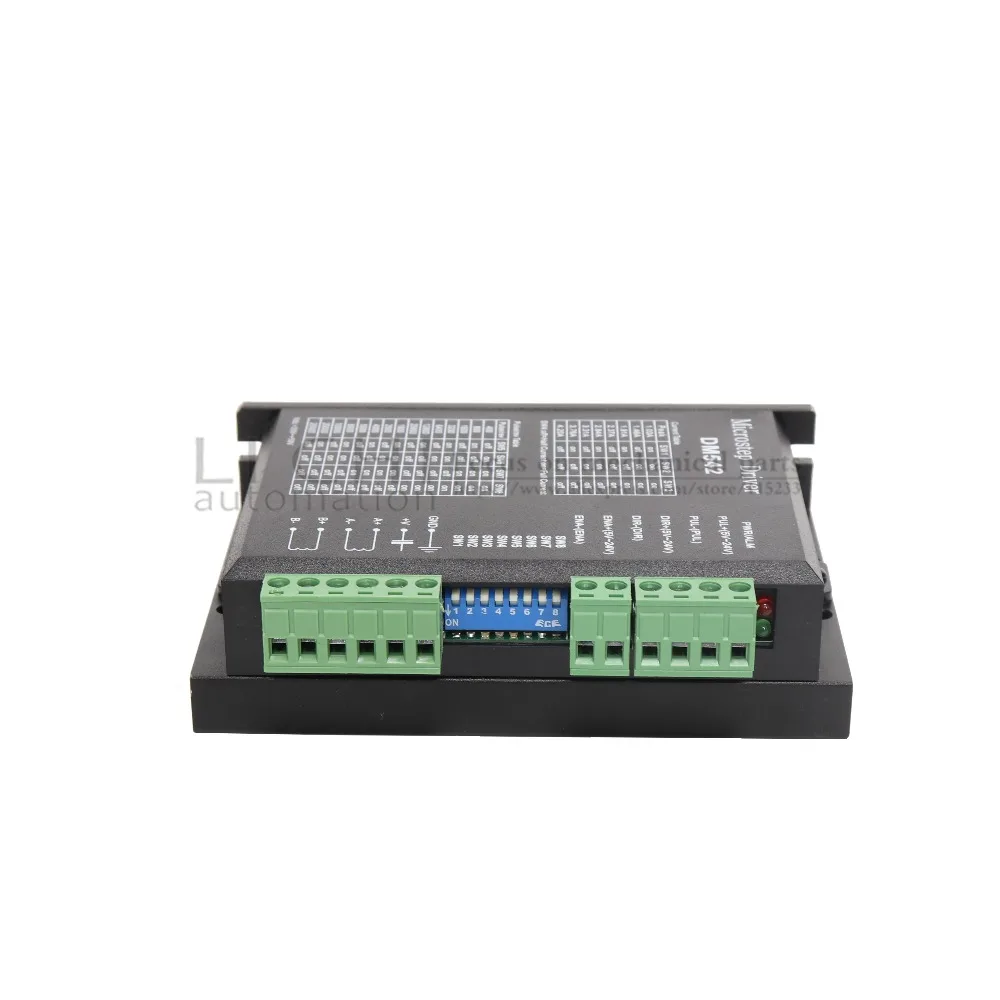

DM542 имеет два разъема P1 и P2 (см. Выше изображение). P1 для соединений сигналов управления, и P2 для
Силовые и моторные соединения. В следующих таблицах приведены краткое описание двух разъемов. Более подробная информация
Описание контактов и связанных с ними вопросов представлено в разделе 4, 5, 9.
3,1 разъем P1 конфигурации
Примечания: (1) рекомендуются сигнальные провода управления экранированием; (2) чтобы избежать помех, не связывайте управление PUL/DIR
Сигнальные и моторные провода вместе
3,2 разъем P2 конфигурации
Предупреждение не подключайте или не отключайте клеммный блок P1 и P2, чтобы избежать повреждения или травм диска, когда DM542 Включен
3,3 светодиодный световой индикатор
Есть два светодиодный свет для DM542 зеленый один индикатор питания, которая будет всегда в целом. В
RED one-это индикатор защиты, который будет мигать 1-2 раза в течение 3 секунд, когда защита включена для
DM542 разное количество вспышек показывает различный тип защиты (чтение раздела 11 для детализации).
4. Сигнальный разъем управления (P1) интерфейс
DM542 может принять дифференциальные и односторонние входы (включая открытый коллектор и выход PNP). В DM542
Имеет 3 оптически изолированных логических входа, которые расположены на разъеме P1, чтобы принять сигналы управления линейным приводом. Эти материалы
Изолированы для минимизации или устранения электрических шумов в сочетании с сигналами управления приводом. Рекомендуем использовать линия
Сигналы управления приводом для повышения уровня шума для привода в условиях помех. В следующих цифрах,
Показано подключение к сигналам открытого коллектора и PNP.
Рис. 2: подключения к сигналу открытого коллектора рис. 3: подключения к сигналу PNP
(Общий анод) (общий катод)
1. Мы принимаем Alipay, west Union, TT.
Все основные международные типы кредитных карт принимаются через защищенную систему оплаты ESCROW.
2. Пожалуйста, убедитесь, что вы подтвердите заказ при получении товара в хорошем состоянии,
Потому что когда вы размещаете заказ, ваши деньги переводятся на Escrow, а не на наш счет.
3. Наша цена не включает таможенную пошлину или налоговую пересылку.
1. Мы отправляем по всему миру, и мы отправляем почтой Китая, почтой Гонконга, DHL, UPS, EMS, Fdexe, TNT.
2. Дополнительные пошлины или таможенные сборы являются ответственностью покупателей.
3. Товары будут отправлены в течение 1-7 рабочих дней после получения оплаты
4. Срок доставки зависит от пункта назначения и способа доставки и других факторов, это может занять больше дней.
Если вы не можете получить его после срока защиты. Пожалуйста, не стесняйтесь связаться с нами.
5. Доставка может зависеть от праздников, событий и других факторов.
Но мы обещаем, что вы получите товар.
1. Возврат будет предложен, если на складе нет
2. У нас 1 год гарантии на все товары, если есть какие-либо проблемы с продуктом, cotnact
С нами в любое время. Мы поможем вам решить эту проблему.
3. Покупатель должен оплатить обратную доставку, пожалуйста, не стесняйтесь связаться сначала, прежде чем вы хотите
Пожалуйста, верните его. Мы предоставим полный адрес.
4. Если вы хотите вернуть деньги из-за дефекта товара или некоторых других проблем с качеством.
Пожалуйста, свяжитесь с нами в течение 3 дней после получения.
5. Менее 0,5 процентов сумок иногда могут быть потеряны, но, пожалуйста, не беспокойтесь об этом.
Если вы все еще не получили товары вашего заказа в пределах оценки, пожалуйста, не стесняйтесь связаться с нами.
Мы будем нести ответственность за повторную отправку вам новых товаров.
1. Мы ценим ваш бизнес, если вы удовлетворены нашим обслуживанием и продуктами.
Пожалуйста, оставьте нам пятизвездочную обратную связь.
Затем следующий после подтверждения заказаПолучите дополнительную скидку 3%!
Как получить дополнительную скидку в 3%
2. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь связаться с нами, мы ответим на все вопросы в
Рабочий день.
3. Если что-то не устраивает, пожалуйста, не стесняйтесь связаться с нами, чтобы решить проблему.
Нам очень приятно это исправить.
Характеристики
- Brand Name
- HANPOSE
- Motor Type
- DC Motor
- Power Supply
- DC
- Model Number
- DM542
