Этот модуль имеет стабильную производительность и точное расстояние измерения. Модуль высокой точности, слепой (2 см) Ультра-близкий, стабильный диапазон-это успех этого продукта на рынке сильная основа! Этот модуль полностью скромный GH-311 модуль противоугонной системы.

(1) Использование триггера IO, по крайней мере до 10 US высокого уровня сигнала;

(2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, есть ли сигнал возврата;

(3) есть сигнал возврата, через выход IO высокой, высокая продолжительность-это время от запуска до возврата ультразвука.

Испытательное расстояние = (высокое время * скорость звука (340 м/с)/2;

Этот продукт прост в использовании, управляющий рот сделан на 10US выше высокого уровня, вы можете ждать получения высокого уровня выхода. Выход может быть открыт таймером, когда рот становится низким, когда вы можете читать значение таймера, это время для расстояния времени, может быть рассчитано от расстояния. Такой непрерывный цикл измерения, вы можете перемещать измеренное значение

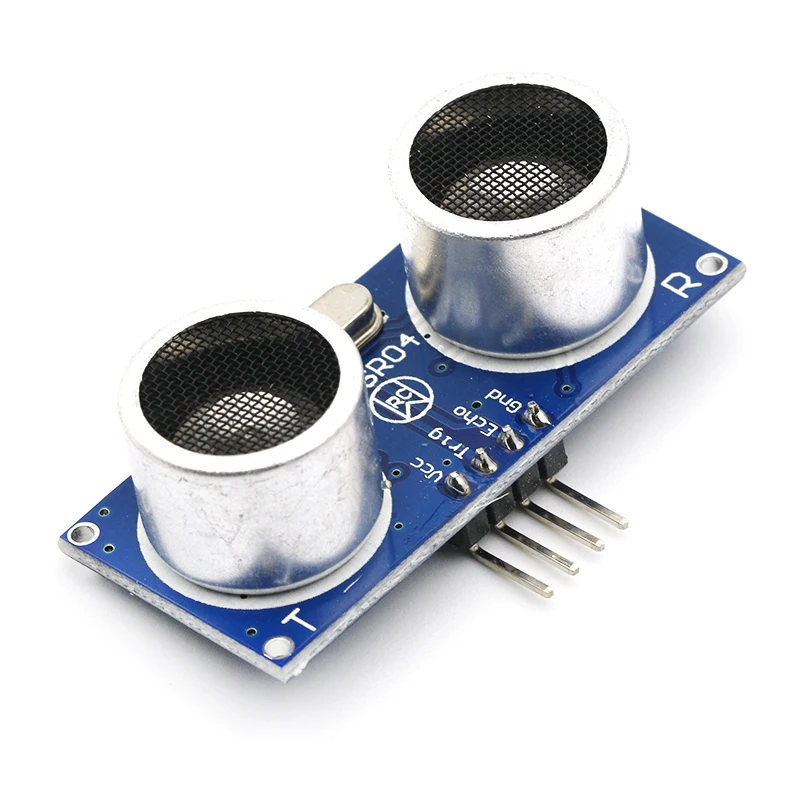

Подключение платы: VCC-trig (сторона управления), echo (приемник), out (пустые ножки), GND

Примечание: контактный штырь-это внутренний подтягивающий резистор 10 K, с портом MCU IO потяните вниз контактный штырь, а затем к 10us или более импульсному сигналу.

Ноги для этого модуля в качестве противоугонного модуля, когда выходной контакт переключателя, модуль ранжирования не использует эту ножку!
