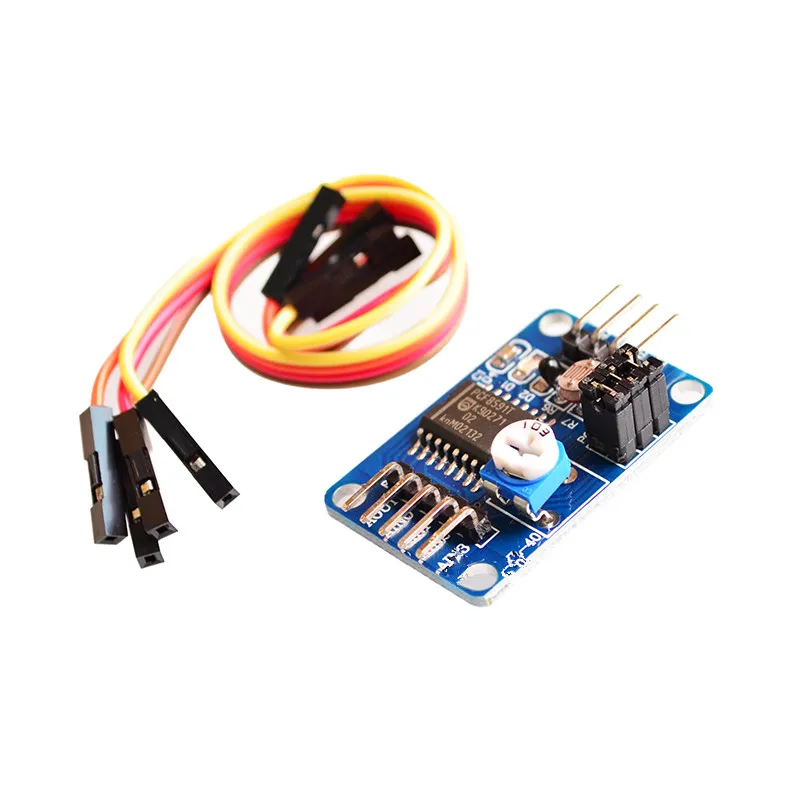

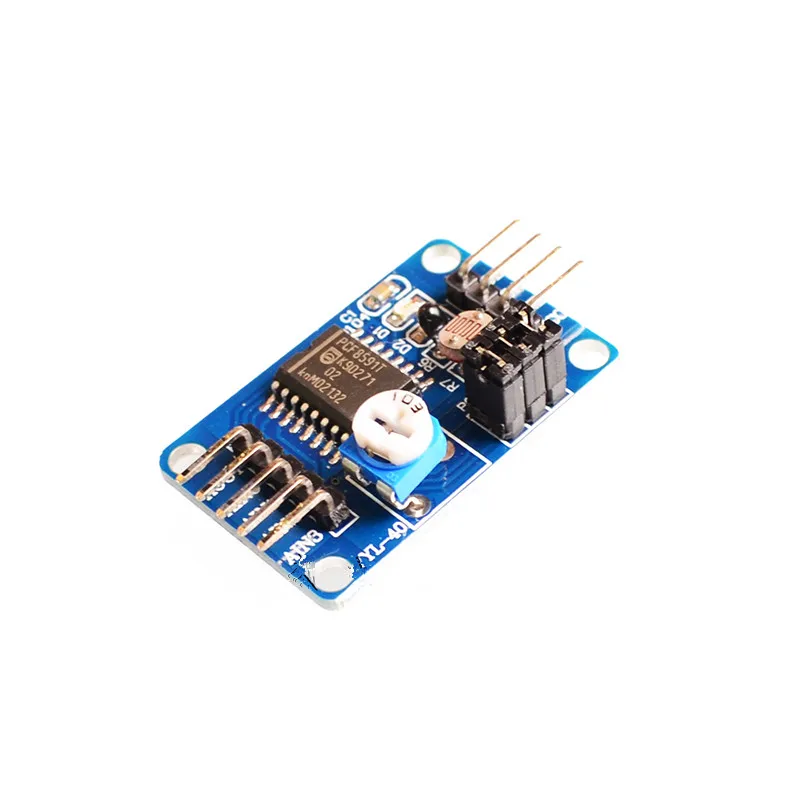

10pcs/lot PCF8591 module AD / DA conversion module Analog to digital conversion increase DuPont line

Описание

PCF8591 модуль AD/DA модуль преобразования аналого-цифрового преобразования увеличение линии DuPont

Введение в pcf8591 AD/DA чипPcf8591 одночип интегрированная, независимый источник питания, низкое энергопотребление, 8-битный CMOS устройство сбора данных. Pcf8591 имеет 4 аналоговых входа, 1 аналоговый выход и 1 последовательный интерфейс шины iec. Три адресных Пина A0, A1 и A2 pcf8591 используется для аппаратного программирования адресов, что позволяет получить доступ к восьми устройствам pcf8591 на одной и той же шинах IEC без дополнительного оборудования. Входной и выходной адрес, управление и сигналы данных на pcf8591 все передаются в последовательном режиме через двухпроводную двухполосную шину iec.Основные показатели производительности pcf8591:★Один источник питания★Диапазон рабочего напряжения pcf8591: 2,5 v-6 v★Низкий Ток холостого хода★Последовательный ввод/вывод через автобус IEC★Pcf8591 адресуется тремя аппаратными контактами★Частота дискретизации pcf8591 определяется скоростью шины IEC★4 аналоговых входа могут быть запрограммированы как одиночные или дифференциальные входы★Автоматическая инкрементный выбор канала★Диапазон аналогового напряжения pcf8591 от VSS до VDD★Pcf8591 встроенная схема отслеживания и удержания★8-битный последовательного приближения аналого-цифрового преобразователя★Усиление ЦАП через 1 аналоговый выходДва Описание детской одеждыPcf8951 принимается для 1 модуля чипа2 модуль поддерживает внешние 4-полосная входного напряжения приобретения (диапазон входного напряжения 0-5 V)3-module встроенный фоторезистор может собрать точное значение интенсивности окружающего светильник через ad4-модуль Встроенный термистор может собрать точной стоимости температура окружающей среды через ad5 модуль интегрирует 1 цепь входного напряжения 0-5 в (входное напряжение регулируется синим потенциометром)6 модуль с индикатором питания (индикатор будет включен после подачи питания на модуль)7 Модуль Оснащен индикатором выхода Da. Когда напряжение выходного интерфейса модуля Da достигает определенного значения, индикатор выходного сигнала Da на плате будет гореть. Чем выше напряжение, тем более явная яркость индикатора.Размер печатной платы 8-module: 3,6 см * 2,3 см9. Стандартная Двухсторонняя доска, с толщиной 1,6 мм, красивая и благородная компоновка, с сквозными отверстиями вокруг, с диаметром отверстия 3 мм, легко зафиксироватьТри модуль Описание интерфейсаС левой и с правой стороны данного модуля, соответственно, расширить с 2-way pin организации интерфейсов, которой описаны следующим образом:Левый aout чип Da выходной интерфейсАналоговый входной интерфейс чипа Aino 0Аналоговый входной интерфейс микросхемы Ain1 1Ain2 чип аналоговый входной интерфейс 2Ain3 чип аналоговый входной интерфейс 3Правый интерфейс Синхронизации SCL IIC подключен к порту IO MCUSDA IIC цифровой интерфейс, подключенный к MCU IO портуGND внешний модульный заземленияИнтерфейс питания VCC внешнее соединение 3,3 v-5 vЧетыре модуля красная крышка короткого замыкания инструкцииМодуль имеет три красных крышки короткого замыкания, которые работают следующим образом:P4 Подключите P4 крышка короткого замыкания и выберите Термистор для доступа к цепиP5 Подключите крышку короткого замыкания P5 и выберите фоторезистор для доступа к цепиP6 подключение P6 короткого замыкания, выберите 0-5 V регулируемое напряжение цепи доступа
