Купить 1200VA тороидальный трансформатор, выходная мощность напряжение: 2X 42V-0v-42V, 2X 0 v-12 v(1A

Описание

Трансформатор параметры:

Выходная мощность: 1200ва,

Входное напряжение: AC 220 V,

Выходное напряжение: 42V-0v-42V, 42V-0v-42V, 0 v-12 v (1A), 0 v-12 v (1A) 0 v-12 v (1A)

Если параметры не подходят, можете принять на заказ

Характеристики трансформатора: диаметр 170 мм, высота 70 мм (без высоты прокладки и винтов)

Вес 10 кг

Реальная съемка фотография

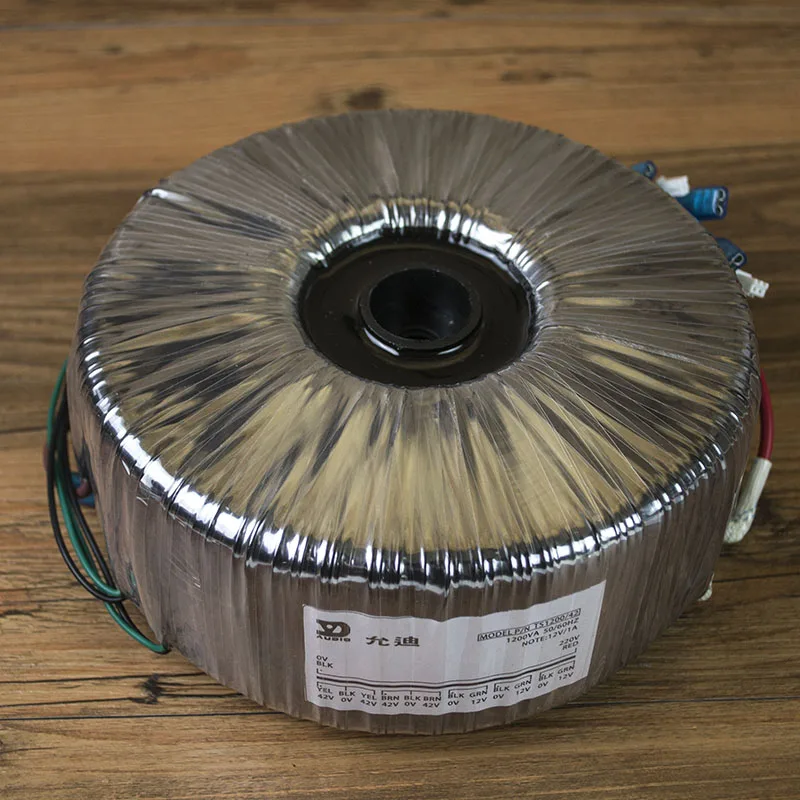

Вид спереди:

1200VA тороидальный трансформатор, выходная мощность напряжение: 2X 42V-0v-42V, 2X 0 v-12 v(1A

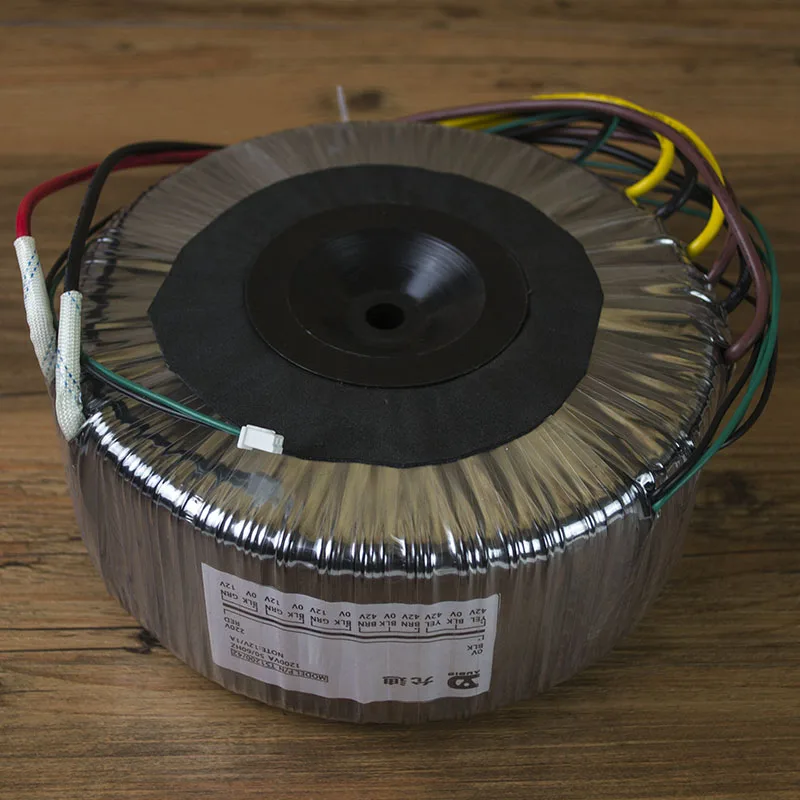

Изображение задней стороны:

Входная и выходная схема свинца: входной и выходной главный выходной провод напряжения подходит для пайки платы 6,3 мм, небольшой выходной ток свинца подходит для гнезда 2,54. Если он вам не нужен, вы можете отрезать его и повторно подключить его.

Основная схема тестирования сопротивления трансформатора: внутреннее сопротивление мультиметра 0,3 Ω, внутреннее сопротивление трансформатора = измеренное сопротивление трансформатора составляет 0,9 Ω-внутреннее сопротивление мультиметра 0,3 Ω = 0,6 Ω. Чем выше проводимость провода, тем больше диаметр провода и тем меньше внутреннее сопротивление. Так как трансформатор и нагрузка соединены в серии, когда выход высокой мощности и большого тока, внутреннее сопротивление входного терминала большое, напряжение на входном терминале уменьшается, и напряжение на выходном терминале также снижается. Для трансформаторов с недостаточной мощностью, падение напряжения после загрузки больше, чем падение напряжения трансформатора с достаточным питанием.
