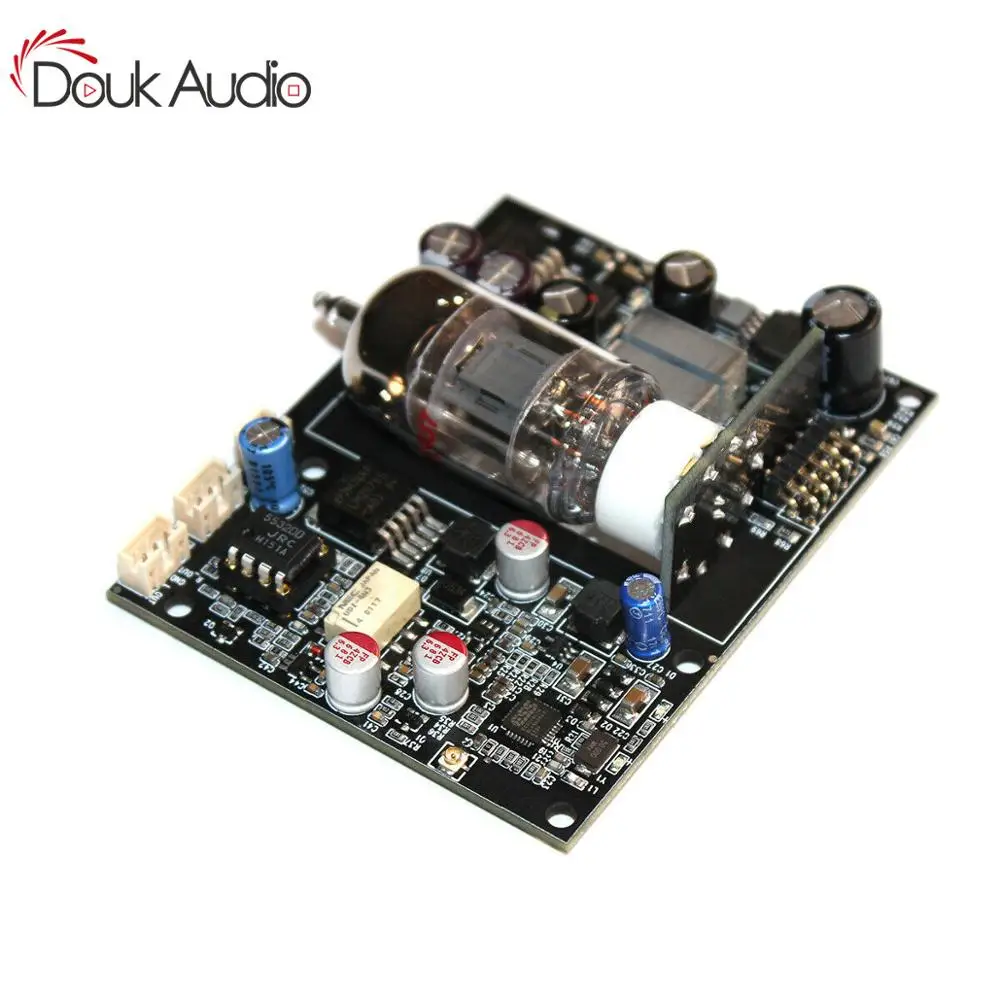

12AU7 трубка CSR8675 Bluetooth плата аудиоресивера ES9018 декодирования ЦАП APTX 24bit

Особенности

CSR8675 используется для получения цифрового аудиосигнала Bluetooth, а цифровой сигнал 12 s передан на чип ESS9018 для декодирования. Выходной аналоговый аудиосигнал фильтруется двойным усилителем оп, а затем усилен трубкой 12AU7. Поддержка беспроводной Bluetooth 5,0 и AUX (режим по умолчанию) аналоговый аудио вход, автоматическое переключение и Bluetooth с приоритетом. Сигнал AUX также усилен трубкой, другими словами, он также может использоваться в качестве пробирки. Поддержка LDAC протокол, Поддержка частота дискретизации до 24bit/96 кГц, что значительно выше APTX-HD 24-бит/48 кГц. Без потерь Переключение с реле не повлияет на качество звука. Одиночный блок питания постоянного тока (DC 12 V-32 V), многоступенчатый регулятор напряжения. Модуль Bluetooth, чип DAC, чип op amp питаются от самостоятельного чипа управления питанием, op amp с двойным (+/-) блоком питания 13 в, 12AU7 трубкой с высоким напряжением 110 В. Классический NE5532 операционный усилитель с PSVANE 12AU7 трубки, подключаемого модуля op розетка усилителя и ламповая панель, таким образом, что различные стили Операционные усилители и трубок может быть использован.

Управление советы обратите внимание

1. Входной интерфейс постоянного тока, поддерживающих 12 V-32 V постоянного тока (AC запрещено). Красный (+ 12 В) положительный и черный (GND) отрицательный.

2. Входной интерфейс AUX. Белый (INL)-левый канал, а черный (GND)-аудио заземление, красный (INR)-правый канал. Примечание: аудио заземление не может быть подключено в случае ошибки.

3. Аудио выходной интерфейс. Белый (L-OUT)-левый канал, а черный (GND)-аудио заземление, красный (R-OUT)-правый канал. Примечание: аудио заземление не может быть подключено в случае ошибки.

4. Подключите внешнюю антенну Bluetooth (2,4G). Модуль должен добавить внешнюю антенну, если она установлена в металлическом корпусе машины, в противном случае расстояние приема будет уменьшено.

Упаковочный лист

1 * плата декодирования труб (с питанием и аудиокабелем) 1 * антенна
