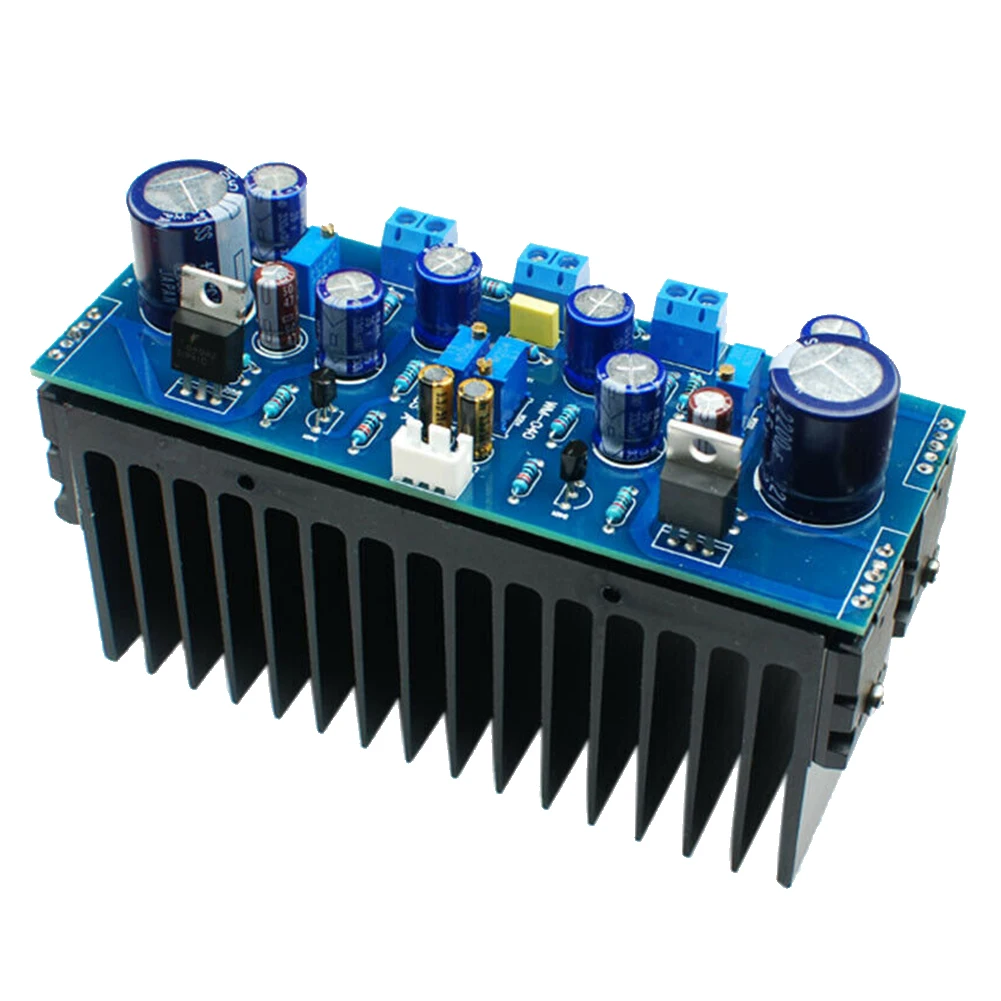

1969 Class A Stable PCB Full Range Audio Stereo 2.0 Channel DIY Amplifier Board Kit Electronic Home Module Power High Fidelity

Описание:

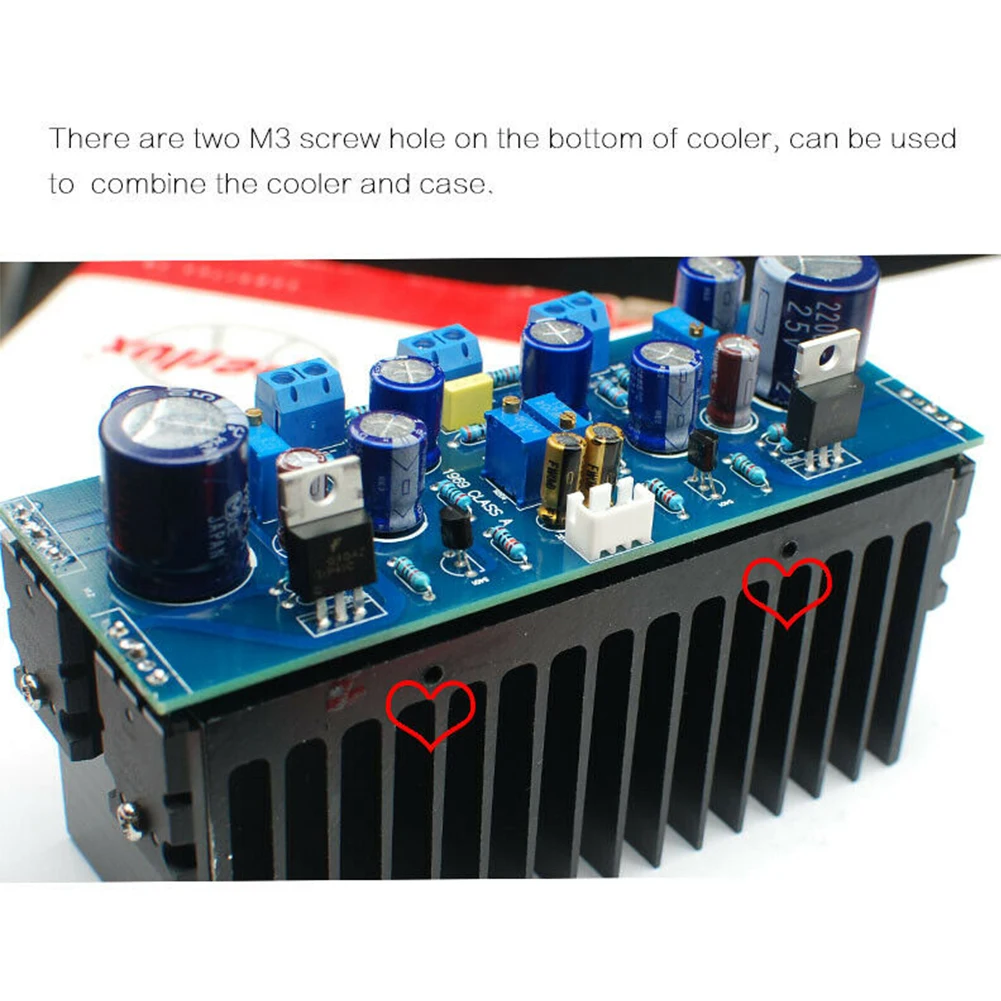

Два винтовых отверстия M3 специально разработаны на нижней части теплоотвода, чтобы зафиксировать усилитель в шасси, который не только крепкий, но и более благоприятный для рассеивания тепла.
Материнская плата поддерживает TIP41C и TTC5200 выходную мощность труб, соответственно, и поддерживает как горизонтальные, так и вертикальные методы установки.
Все известные брендовые конденсаторы и Транзисторы, FR-4 хорошей печатной платы, легко припаять и долгий срок службы, это все еще выгодно для качества звука.
1969-это более мощный усилитель мощности, очень специальные отрицательные отзывы по току, в отличие от общей обратная связь по напряжению, без высокочастотной компенсации, широкий частотный отклик и очень высокая стабильность.
Советы: Это diy набор, нужно собрать для работы. Пожалуйста, примите полное внимание, чтобы купить.
Параметры:
Название продукта: комплект платы усилителя
Цвет: синий + синий
Материал: металл + пластик
Размер: (около) 13,1x5,0x2,3 см

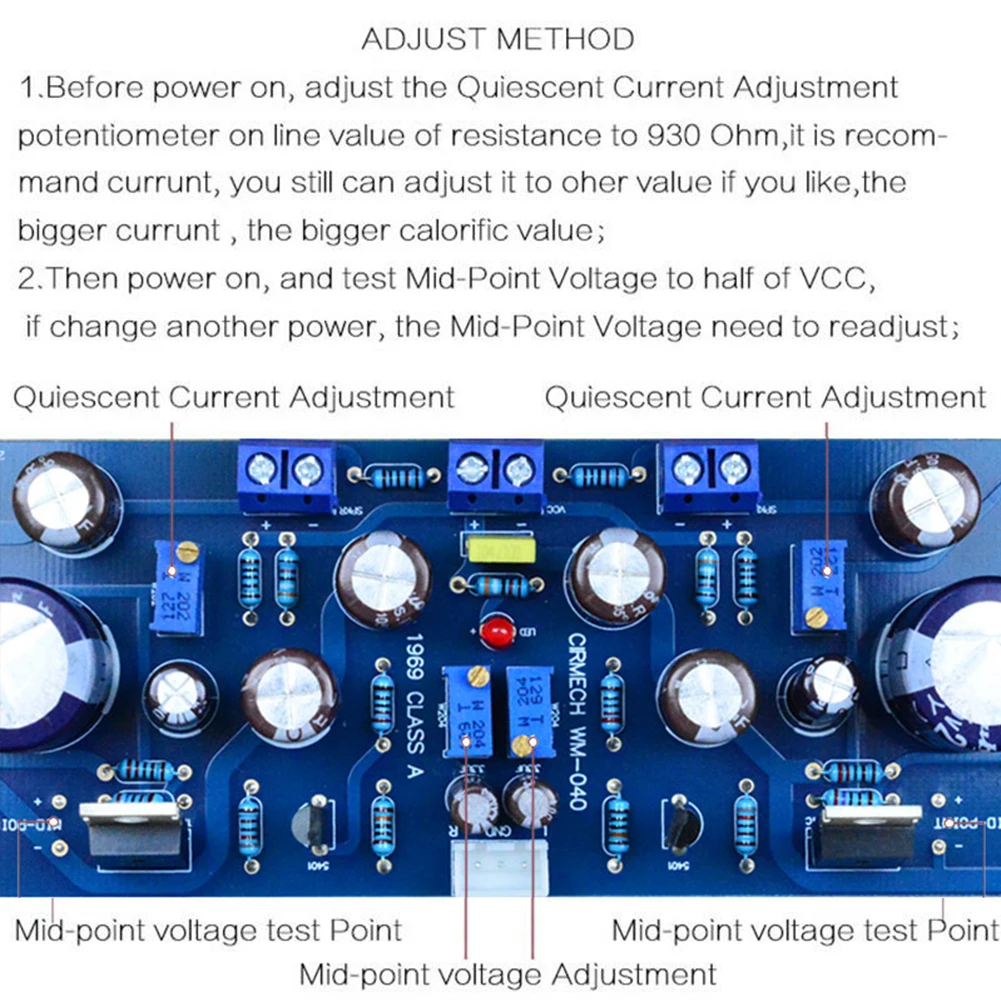

Метод отладки:
1. Предварительно Отрегулируйте on-line сопротивление quiescent тока регулировочный потенциометр до включения питания около 930 Ом. Это также наш рекомендуемый рабочий ток.
Фанаты также могут подстраиваться под свои любимые позиции. Чем выше ток, тем больше тепла генерируется;
2. затем Настройка включения ключа потенциометра, и проверить наземное напряжение двух точек испытания напряжения, до половины напряжения питания, заменить использование различных источников питания, рекомендуется считывать среднее напряжение;
3. Регулирование тока колыбельности также может быть осуществлено с помощью цепи в серии с амперметром, который будет более точным;
4. При выключении питания, пожалуйста, будьте внимательны, не трогайте наконечник пера мультиметра, чтобы не повредить его!
Посылка включает в себя:
1 шт. * комплект платы усилителя
Примечание:
Переход: 1 см = 10 мм = 0,39 дюйма
1. Из-за разницы в освещении и экране, товар & #039; s цвет может немного отличаться от изображения.
2. Возможны отклонения на 0,5-2 см из-за ручного измерения.
