Описание
2,4G беспроводной av-модуль/AV модуль передает и принимает (один комплект) 600 м (стерео)
Беспроводной модуль передачи AV, небольшой размер, хорошее изображение и звуковой эффект, анти-помехи.
Применение
1. VCD/DVD/DVBaudio частота/видео Беспроводная передача; 2. Двухканальный беспроводной динамик; 3. Детские часы; 4. Мониторинг изображения в реальном времени; 5. Охранная система передачи; 6. PSPGame turnTV7. Беспроводной заднего вида визуальная

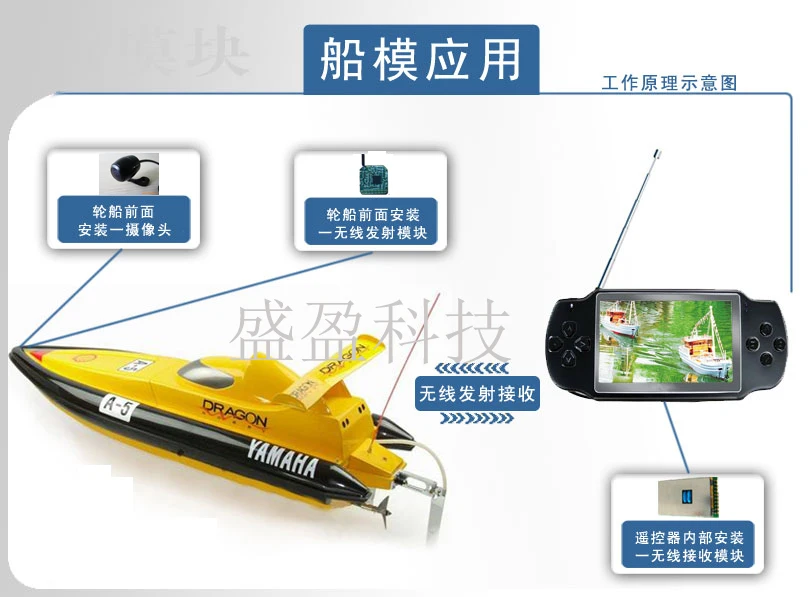

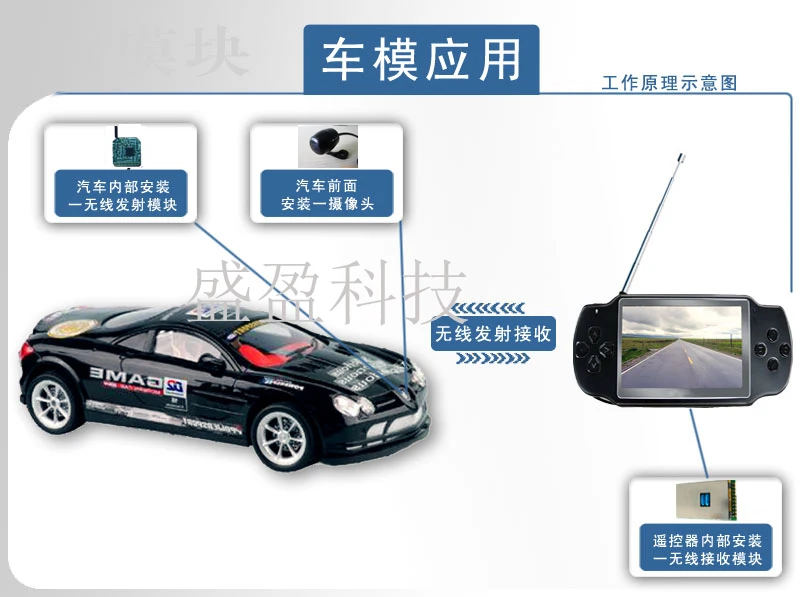

Беспроводной модуль сценарий приложения
Этот модуль относится к2400-2483,5 МГцВ полосе и промышленности, радиокоммуникационное оборудование с общей частотой для не оборудование для беспроводной связи, такие как наука и медицинское лечение, может передавать стерео аудио и видео в ограниченном диапазоне.ГУН、PLL、 Широкополосного доступаFMВидео демодуляции 、FMСопутствующая частота несущей, сделать модуль меньше; принять одиночную доску маленькая посылка, удобный для пользователя миниатюрный применение 。Префикс = o ns = "урна: схемы-microsoft-com: офис"
Применение этого модуля требует только простого подключения источника питания, одинДвухтональная линия, видео линия, подключите антенну для получения музыки, изображения сигнала 。
Характеристики передающий модуль
2,4 гШирокополосного доступаFMЗапуск Широкий рабочее напряжение: 3,3-5,5 В Низкое энергопотребление:3,3 V 85mA Небольшой объем:18*18*4 мм Высокая Выходная мощность:17dBm Два входной канал Встроенный PLL с высокой стабильностью Аудио частота, прямая модуляция видеосигнала Экранное меню Восьмиканальный гибкий вызоваПриемный модуль характеристики
2,4 гШирокополосного доступаFMПолучить Небольшой объем:42*30*6 мм Низкое энергопотребление:3.3v110mA Высокая чувствительность приема:-90dBm Низкий уровень утечки: accord сCE,FCC, аддитивного цветового пространстваПотребляемая 。 Прямой выход аудио, видео сигнал. Экранное меню Восьмиканальный приема 。
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
