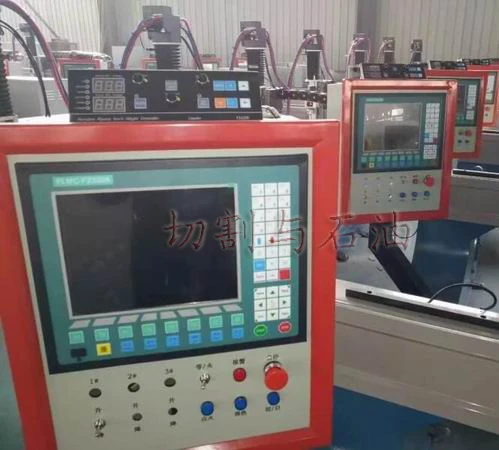

Его можно использовать в оборудовании для резки пламени с ЧПУ и оборудовании для плазменной резки с ЧПУ, оборудовании для резки с ЧПУ пламенной плазмой двойного назначения.

Экологические требования

Цифровая система управления подходит для работы при температуре окружающей среды от 0 °C до 50 °C, а относительная влажность 5-95% без конденсации.

Рабочее напряжение постоянного тока + 24 В.

Этот контроллер должен быть установлен в консольном корпусе с защитой от пыли.

Эта система лучше всего используется в местах вдали от высоковольтных высоких частот и высокого излучения.

Для поддержания

Держите руки и ноги подальше от движущихся машин, управления или руководств можно сделать через клавиатуру передней панели.

Не надевайте свободную одежду и одежду, такую как проволочная веревка, во время работы машины, чтобы предотвратить ее попадание в машину.

Это оборудование должно и должно управляться только квалифицированным персоналом.

Это не техник, авторизованный компанией. Строго запрещено демонтировать машину.

При использовании не брызгайте кислотными, щелочными, коррозионными и другими элементами системы управления.

Высокая капелек пьезоэлектрического

Электрический шок может повредить людей до смерти. Он должен быть установлен в соответствии с шагами и требованиями упаковочных частей.

Когда питание включено, вы не можете касаться проводов и кабелей.

Это оборудование должно и должно управляться только квалифицированным персоналом.

Системы Особенности

Китайский, английский, испанский, португальский, французский, русский, датский, корейский, японский и т. Д.

Переключение одним нажатием кнопки. Поддерживаются все языки, за исключением арабского языка.

47 общие графические библиотеки (включая сетку) с возможностью установки размера плитки и размера отверстия.

Поддержка кода ОВОС (код G) и Fastcam, FreeNest, SmartNest, IBE и т. Д.

Программное обеспечение для раскроя. Поддерживает суффиксы TXT, CNC, NC, MPG, B3 и другие коды G.

Компактный дизайн клавиатуры для более полного ручного ввода

Графический масштаб, вращение, зеркальное отображение

Графику можно расположить матрицей, интерактивно организовать, уложено

Оригинальный размер заготовки и размер прорези отображаются одновременно, что является интуитивно понятным и удобным.

Графическая стальная пластина коррекция, любой стальной край пластины может быть использован в качестве коррекции края

Настраиваемая система координат, поддерживающая все восемь возможностей для двумерных координат

Настраиваемые все типы входных и выходных портов (обычно открытые или нормально закрытые) и нумерованные

Самостоятельная диагностика всех статусов IO и состояния кнопок системы для легкого осмотра и устранения неисправностей

Передний USB интерфейс для легкой передачи программ

Обновление системы принимает режим обновления u-диска, который удобен, прост и практичен и обеспечивает пожизненное обновление.

Поддержка функции резервного копирования и восстановления системы, восстановление системы может восстанавливать только операционную систему, также может быть восстановлено до

Фабрика статус

Все функции и процессы всей системы можно модернизировать онлайн, устраняя волнение после продажи

Импорт и экспорт файлов обработки индивидуально или все

Резервное копирование параметров и восстановление параметров

Поддерживает 4 режима кислородного газа, плазмы, пыли и демонстрации

Различные параметры обработки доступны для удовлетворения различных требований процесса

Кислородный газ и ПЛАЗМА IO контролируются отдельно

Кислородный газ автоматически отрегулирован, двухступенчатый подогрев, трехступенчатая перфорация

Плазменные дуги давления отзывы, позиционирование отзывы, автоматическое закрытие Напряжение дуги

Встроенная плазменная дуга давления Автоматическая/ручная функция регулировки высоты: может отображать фактическое напряжение дуги и установить напряжение дуги, установить напряжение дуги

Увеличение параметров, обнаружение столкновений/позиционирования сигнала успеха, управление arcing сигнала, тест позиционирования

Контроль давления плазменной дуги поддерживает скорость и расстояние, чтобы закрыть Напряжение дуги режим регулировки высоты, делая инструмент машины более стабильным.

Безопасность

Поддержка резки кромок, уменьшает время разогрева для толстых стальных пластин

Ускорение и замедление в режиме реального времени во время упражнений

В соответствии с толщиной стальной пластины, ограничение скорости может быть автоматически установлен на угле, чтобы эффективно предотвратить перегорение.

Вручную Выберите пусковую линию или выберите точку перфорации

Динамическая/Статическая обработка графического дисплея, увеличение/уменьшение графического изображения, динамическая отслеживающая режущая точка в зумированном состоянии

DSP высокоскоростной, высокоточный контроль интерполяции, высокоскоростная работа, стабильная работа, низкий уровень шума

Произвольно Установите скорость запуска, время подъема

С отключением питания, функцией защиты точки останова памяти

Функция офсетной резки позволяет избежать отходов листа из-за неправильного подсчета

Для сохранения прав производителей оборудования могут быть установлены различные права управления и соответствующие пароли.

Пульт дистанционного управления, поддерживающий режим P2P или режим BCD (8421)

1,3 Технические характеристики

1) Кол-во контроль оси: 2 оси связь (возможно изготовление по заказу трехосевой)

2) Управление точность: ±0. 001 мм

3) Диапазон координат: ± 99999,99 мм

4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 м/мин

5) максимальное количество линий программы: 150000 линий

6) Максимальная Одиночная программа: 4 м

7) Разрешение класса времени: 10 мс

8) Рабочая мощность системы: DC + 24 В DC разъем питания, мощность больше 80 Вт.

9) рабочая среда системы: температура-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации

10) Напряжение дуги привода увеличивает максимальную мощность двигателя: 45 Вт (Примечание: только с системой T)

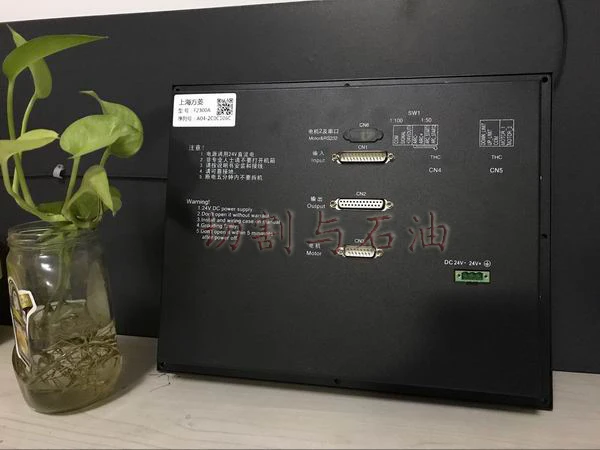

1,4 Системы Интерфейс

A) 15-core мужской двухосевой электродвигательного привода Интерфейс

B) 16-core женский 16-канальный оптико-изолированный выход, максимальный раковина ток 300mA

C) 25-core мужской 16-канальный opto-изолированный вход переменного тока, Максимальный входной ток 300mA

D) Передняя панель имеет встроенный интерфейс USB для пользователя для передачи кода резки

E) Расширенный входной и выходной порт IO; входной порт PWM; аналоговый входной порт

Следующие интерфейсы, система ЧПУ серии F2000 с «T» доступны:

F) Напряжение дуги выбор коэффициента входного делителя можно выбрать 1:50 или 1:100

Г) 5 arc плата преобразователя мотор-выход и вход

H) 7-ядро Напряжение дуги и позиционирования вход переменного тока, дуги сигнала выходной порт

1,5 аппаратная конфигурация

1.5.1 Конфигурация оборудования F2100B/T

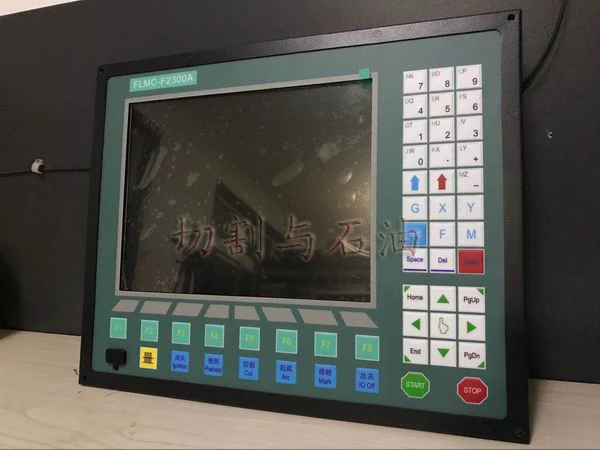

1. Дисплей: 7 дюймов 800*480 Высокое разрешение 16 миллионов цветов ЖК-дисплей высокой яркости экрана

2. Память: 64 м SDRAM

3. Площадь пользовательской программы: 256 м

4. Основная Частота: системная частота 400 МГц

5. USB: интерфейс USB1.1, не менее 16 ГБ USB флэш-накопитель

6. Клавиатура: печатная плата фольга клавиатура

7. Шасси: вся стальная структура полностью защищена, что может действительно предотвратить электромагнитное излучение, анти-помехи и антистатические

Детали ЧПУ системы заключаются в следующем:

1 шт. F2300A системы

1 шт. 25 ядро отверстие Входная вилка (включая оболочку)

1 шт 25-pin иглы выходной разъем (с оболочкой)

1 шт 15-контактный штекер двигателя (с оболочкой)

1 шт. 3 P Клеммная Вилка питания

1 шт. руководство (китайский)

F2300A контурный чертеж размера установки: (единица измерения: мм)
