2 шт./лот USB Blaster V2 кабель для загрузки ALTERA FPGA CPLD USB Blaster программист отладчик для Altera Cyclone

Описание

2 шт./лот USB Blaster V2 кабель для загрузки ALTERA FPGA CPLD USB Blaster программист отладчик для Altera Cyclone от Waveshare Бесплатная доставка

Кабель для загрузки USB Blaster предназначен для устройств ALTERA FPGA, CPLD, активной последовательной конфигурации и устройств расширенной конфигурации, подключения USB 2,0 к ПК и JTAG, AS, PS к оконечному устройству.

Обзор

ВUSB бластерКабель для загрузки соединяет usb-порт на хост-компьютере с Altera® FPGA, установленный на печатной плате. Кабель передает данные конфигурации от ПК к стандартному 10-контактный разъем подключен к FPGA. Вы можете использовать кабель USB Blaster для итерационной загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он превосходит устройства ALTERA тотальной серии FPGA/CPLD, устройства активной последовательной конфигурации, устройства расширенной конфигурации и поддерживает AS, PS, JTAG три режима загрузки.

Ключ Особенности

Производительность

1. Поддерживает устройства ALTERA общей серии FPGA/CPLD.

2. Поддерживает устройства активной последовательной конфигурации серии ALTERA.

3. Поддерживает устройства расширенной конфигурации серии ALTERA.

4. Поддерживает AS, PS, JTAG три режима загрузки.

5. Высокоскоростная, стабильная и внутренняя конструкция FT245R + CPLD.

6. Поддерживает напряжение программирования 1,2-5 В.

7. Поддерживает встроенный логический анализатор SignalTap II.

8. Поддерживает Nios II встроенного процессора связи и отладки.

Поддерживает программное обеспечение

1. Интегрированная среда развития квартуса II.

2. Интегрированная среда разработки NIOS II IDE.

3. NIOS II EDS интегрированная среда развития.

Поддерживаемые устройства

1. CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д.

2. FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1 K, APEX 20 K и FLEX 10 K и т. Д.

3. Активные устройства последовательной конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д.

4. Улучшенная конфигурация устройств, включая: EPC1, EPC4 и т. Д.

Другое Особенности

1. Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригинальному USB бластеру ALTERA.

2. Скорость загрузки в 1-3 раза быстрее, чем в других схемах, таких как 68013 или C8051F.

Подключается к ПК

1. Подключение компьютера через интерфейс USB 2,0.

Подключается к мишень доска

1. Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показаны распиновки заголовков

Различные интерфейсы

Фото

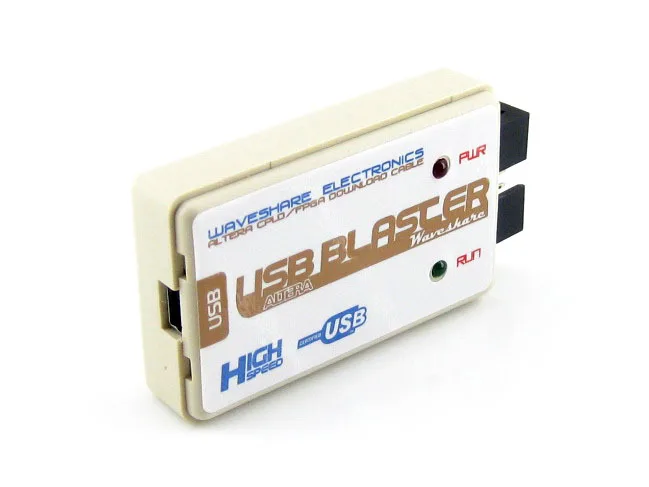

Светодиодный статус

Красный светодиодный: Мощность индикатор
Зеленый светодиодный: Индикатор сигнала, светодиодный индикатор горит во время загрузки/программирования

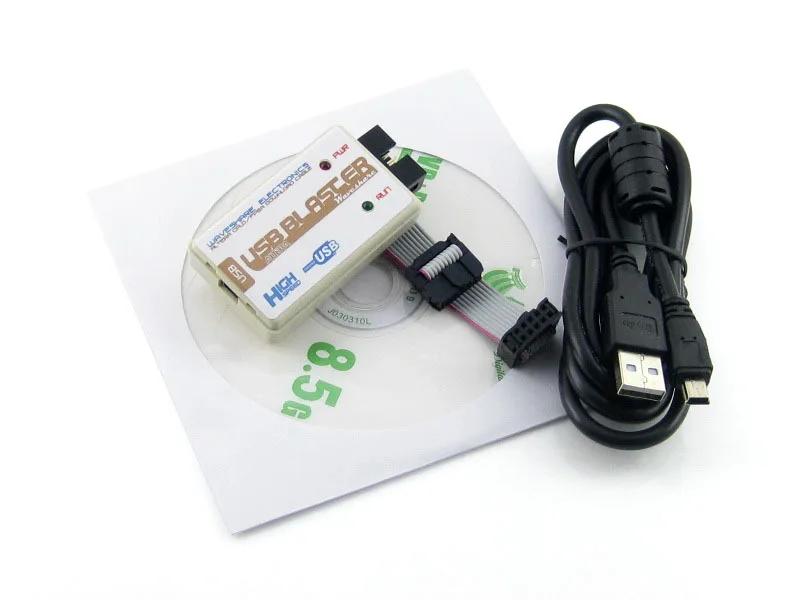

Посылка содержит

1. USB Blaster V2 × 1

2. Usb-кабель × 1

3. 10-контактный кабель × 1 шт.

4. Руководство пользователя CD × 1
