Описание
|
Антенна 868/915 МГц должна быть подключена к интерфейсу IPEX (если антенна не подключена, прием сигнала будет нестабильным)
Литиевый аккумулятор заряда и разрядки цепи, когда батарея заполнена, синий светодиодный перестанет работать. При использовании обратите внимание на положительный и отрицательный аккумулятор, в противном случае он будет поврежден!
С входным сигналом сенсорного экрана IO port вам нужно добавить к этому контакту 100nF понижающий конденсатор!
Пример:

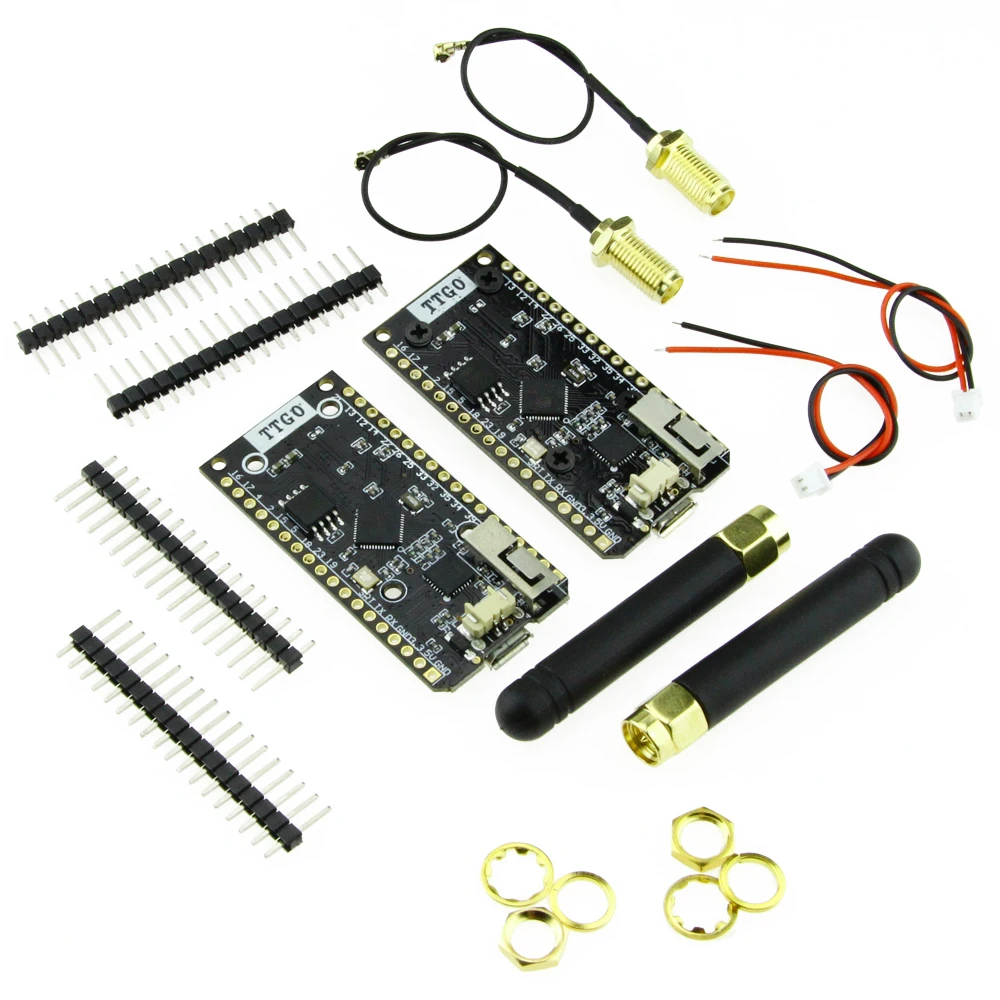

Этот продукт является чипом SX1276 на основе ESP32 wifi увеличенный OLED, а именно LoRa удаленный модем, частота 868-915 МГц, высокая чувствительность over-148dBm, + 20 дБм выходная мощность, высокая надежность, дальность передачи.
Бортовой4Mt байт (32 mt bit)Wi-Fi антенна, 0,96 дюймовый oled-дисплей, литиевая батарея зарядки цепи, интерфейс CP2102 и USB Серийный чип, идеальная поддержка для среды разработки Arduino, используется для проверки программ и разработки продукта очень легко и быстро.
Рабочее напряжение: от 3,3 В до 7 в
Диапазон рабочих температур: от-40 °C до + 90 °C
Поддержка анализатора программного обеспечения анализ Протокола, станции, SoftAP и Wi-Fi прямых режимов
Скорость передачи данных: 150 Мбит/с @ 11n HT40., 72 Мбит/с @ 11n HT20, 54 Мбит/с @ 11g, 11 Мбит/с @ 11b
Мощность передачи: 19,5 dBm @ 11b, 16,5 dBm @ 11g, 15,5 dBm @ 11n
Чувствительность приемника до-98 дБм
Устойчивая пропускная способность UDP 135 Мбит/с
Схема расположения выводов
Тесты Код:Https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series
Применение legend
Примечание:Этот продукт не включает аккумулятор.
Отгрузочная ведомость:
