20 МГц до 6 ГГц РЧ усилитель низкий уровень шума LNA 30 дБ

Применение продукта:

Усилитель имеет преимущества широкого частотного диапазона, высокого усиления, небольшого коэффициента шума и т. Д., который может использоваться при различном приеме ВЧ фронтального сигнала. Когда антенна подключена к усилителю с низким уровнем шума, слабый сигнал, получаемый антенной, может быть усилен, чтобы расширить расстояние приема и увеличить расстояние связи! Широко используется в ручных, автомобильных домофонов, различных пультах дистанционного управления, релейных приемниках, различных радиоприемниках, fm-радиоприемниках, телевизионных приемниках и других местах, где требуется МАЛОШУМНОЕ малое усиление сигнала RF! Кроме того, из-за супер широкой полосы пропускания, усилитель может быть использован в радиоуправлении, тестирование спектра рекогносцировки всего диапазона частот, EMC тестирование приемника

Этот усилитель изготовлен из авиационного алюминиевого сплава, фрезерованного ЧПУ. Он имеет высокую точность и вес под светильник. Его поверхность была обработана естественным проводящим окислением. Его проводимость и эффект электромагнитного экранирования превосходны! Он может эффективно защитить свою собственную радиацию и изолировать излучение внешней среды! Порт питания принимает RF через центральный конденсатор, который может эффективно фильтровать пиковый пульс и другие беспорядок на блоке питания! Физическая цифра выглядит следующим образом:

II. Параметры усилителя:

1. Рабочая частота: 20-6000 МГц

2. Усиление: более 30 дБ (3 ГГц усиление 29 дБ)

3. Плоскость усиления: усиление 33 дБ при 20 МГц, 3 ГГц @ 29,5 дБ (см. Кривую S21 для получения подробной информации)

4. Максимальная выходная мощность: + 17 дБм (50 мВт) @ 1 дБ точка сжатия

5. Источник питания: 5 В ток 110 мА

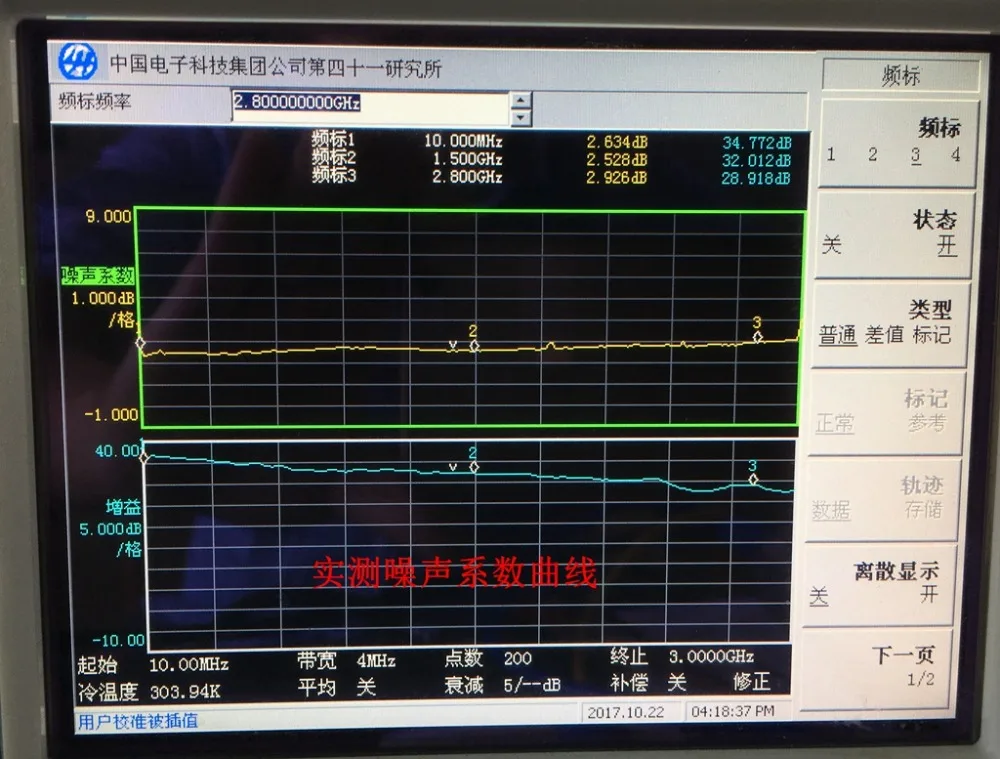

6. Коэффициент шума: менее 2,5 дБ

7. Общий размер: 45*25*12 мм (за исключением видного SMA интерфейса), с 4 3 мм монтажными винтовыми отверстиями на передней и задней части
