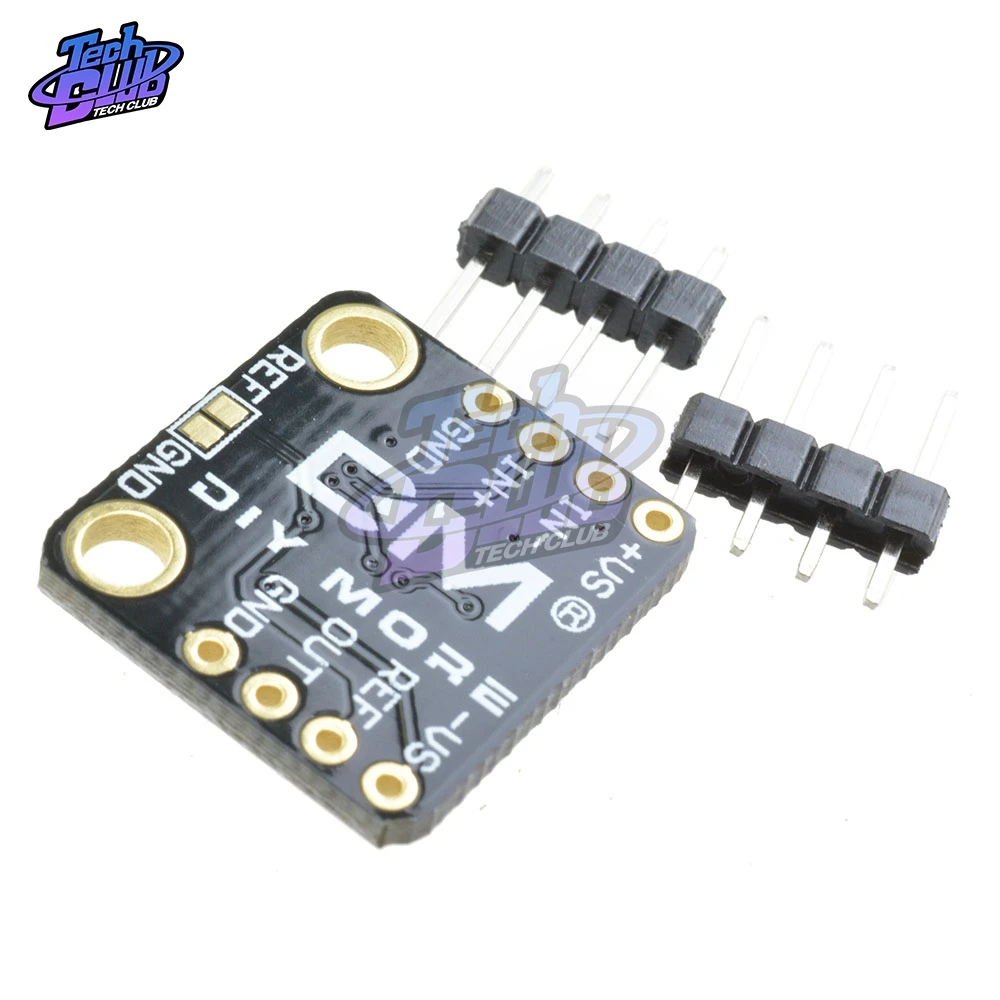

200Hz SAD623 Programmable Gain Instrumentation Amplifier CMRR Max Digital DC Instrument Amplifier Board Module High Accurancy

Описание

Особенности:Прост в использованииКачели выхода из рельса в рельсДиапазон входного напряжения продлевает 150 мв под заземлением (один источник питания)Низкая мощность, 550 μA максимальный ток питанияНабор усиления с одним внешним резисторомДиапазон усиления: от 1 до 1000Высокая Точность dc производительность0.10% точность усиления (G = 1)0.35% точность усиления (G> 1)Шум: 35 nV/hz RTI шум при 1 кГцОтличные динамические характеристикиПолоса пропускания 800 кГц (G = 1)20 мкс время заселения до 0.01% (Г = 10)Применение:Низкая мощность медицинские приборыПреобразователь интерфейсовРегулятор температуры с термопарным усилителиПроизводственный процесс управленияРазница усилителиНизкая мощность сбора данныхОписание:AD623 является интегрированным, одно-или двойное-питания измерительного усилителя, который поставляет Рельс-к-рельсовый выход качели с использованием напряжения питания от 3 В до 12 В. В AD623 обеспечивает превосходную пользователя гибкость, позволяя один получить комплект резистор программированию и за счет в соответствии с 8-свинцовой промышленности распиновка стандартная конфигурация.Без внешнего резистора AD623 настроен для усиления unity (G = 1), а с внешним резистором AD623 можно запрограммировать на увеличение до 1000. Улучшенная точность AD623-это результат увеличения коэффициента отклонения общего режима переменного тока (CMRR), совпадающего с увеличением усиления; гармоника линейного шума отклоняется из-за постоянного CMRR до 200 Гц. AD623 имеет широкий диапазон входного режима и усиливает сигналы с обычным напряжением до 150 мВ ниже земли. AD623 поддерживает превосходную производительность с двумя и одиночными блоками питания полярности.Посылка включает в себя:1 * AD623 программируемый цифровой потенциометр Модуль измерительный усилитель
