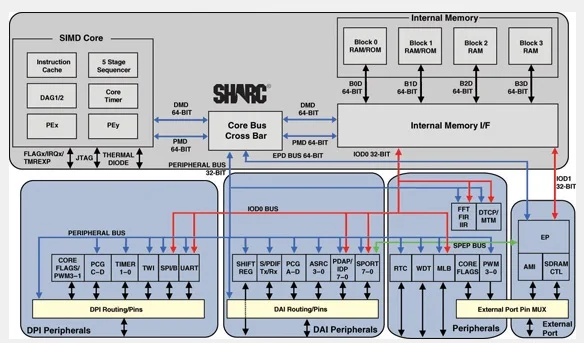

21479 чип/ADSP-21479/ADSP-21479BBCZ-2A

Процессоры SHARC® 4-го поколения теперь предлагают встроенные низкомощные плавающие продукты DSP (adsp-21478 и adsp-21479), которые обеспечивают улучшенную производительность, аппаратные фильтры ускорители, периферийные устройства для аудио и приложений, И новые конфигурации памяти, поддерживающие решения с одним чипом. все устройства совместимы друг с другом и полностью совместимы со всеми предыдущими кодами процессора SHARC. эти последние четвертого поколения процессоров SHARC основаны на один-инструкция multidata (SIMD) ядра, который поддерживает 32-bit с фиксированной точкой и 32/40-bit с плавающей точкой algorithmformats, В то время как низкомощный характер этих процессоров делает их особенно подходящими для приложений с питанием от батареи или приложений, где рабочая среда жарче.

В 4-го поколения процессор SHARC, adsp-21479 обеспечивает очень низкое энергопотребление и высокую производительность 266 МГц/1596 MFLOP, упакованные в BGA и LQFP пакеты. эта характеристика энергопотребления делает adsp-21479 особенно подходящим для автомобильного аудио и многих промышленных полей управления, требующих низкого энергопотребления. В дополнение к высокой производительности ядра, Adsp-21479 также включает в себя другие модули обработки, такие как ели, IIR и FFT accelerator, для улучшения общей производительности системы. кроме того, существует новая функция, именуемая архитектурным комплектом переменной инструкции (VISA) Это уменьшает размер кода на 20-30 процентов и улучшает наличие емкости хранения. четвертого поколения DSP обеспечивает плавный интерфейс 16-бит широкий SDR SDRAM (синхронное динамическое ОЗУ), с возможностью подключения к внешнее запоминающее устройство.

Процессор SHARC 4-го поколения также включает Выделенные периферийные устройства для упрощения конструкции оборудования, уменьшения риска проектирования и в конце концов уменьшения time-to-market.The функциональные модули, скомбинированные, называются цифровыми интерфейсами приложений (Дай), которые могут быть подключены друг к другу или к внешним контактам через блок маршрутизации сигнала (SRU) Это может быть запрограммировано программным обеспечением. SRU-инновационная архитектурная особенность, которая обеспечивает полную и гибкую маршрутизацию между модулями DAI. периферийные устройства, подключенные через SRU, включают, но не ограничиваются последовательными портами, SPI портами, S/PDIF Tx/Rx, И восьмиканальные асинхронные модули преобразователя частоты дискретизации. SHARC 4-го поколения позволяет передавать данные непосредственно с последовательного порта на внешнее хранилище через контроллер DMA. UART и другие периферийные устройства, такие как двухпроводное реле интерфейса через цифровой периферийный интерфейс (dpi).

Особенности и преимущества

Частота ядра: 266 МГц

Встроенная Оперативная память: 5 МБ

Ускоритель FIR, IIR и FFT

16-бит широкий SDR SDRAM (синхронное динамическое ОЗУ) внешний интерфейс памяти

Цифровой интерфейс приложения (DAI) поддерживает пользовательский периферийный доступ, включая S/P DIF Tx/Rx и Восьмиканальный асинхронный пробоотборник

Преобразователь частоты

Полностью усовершенствованный двигатель DMA, включая распределенный/Собранный DMA, линия задержки DMA

Часы в режиме реального времени (RTC)

8 последовательных портов (спорт), поддержка I2S, левосторонних пар выборки и режим TDM

Сторожевой таймер

Регистра сдвига

2 SPI совместимые порты, поддержка master И slave mode

UART и двухпроводной интерфейс

16 каналов модуляции импульсной ширины (PWM)

3 полная функция таймера

196 pin CSP_BGA и 100 ld LQFP EPAD пакет
