24-битный изолированный USB сбора данных карты точность сбора 400k для отбора проб

VK701H USB 24-bit data плата сбора данных

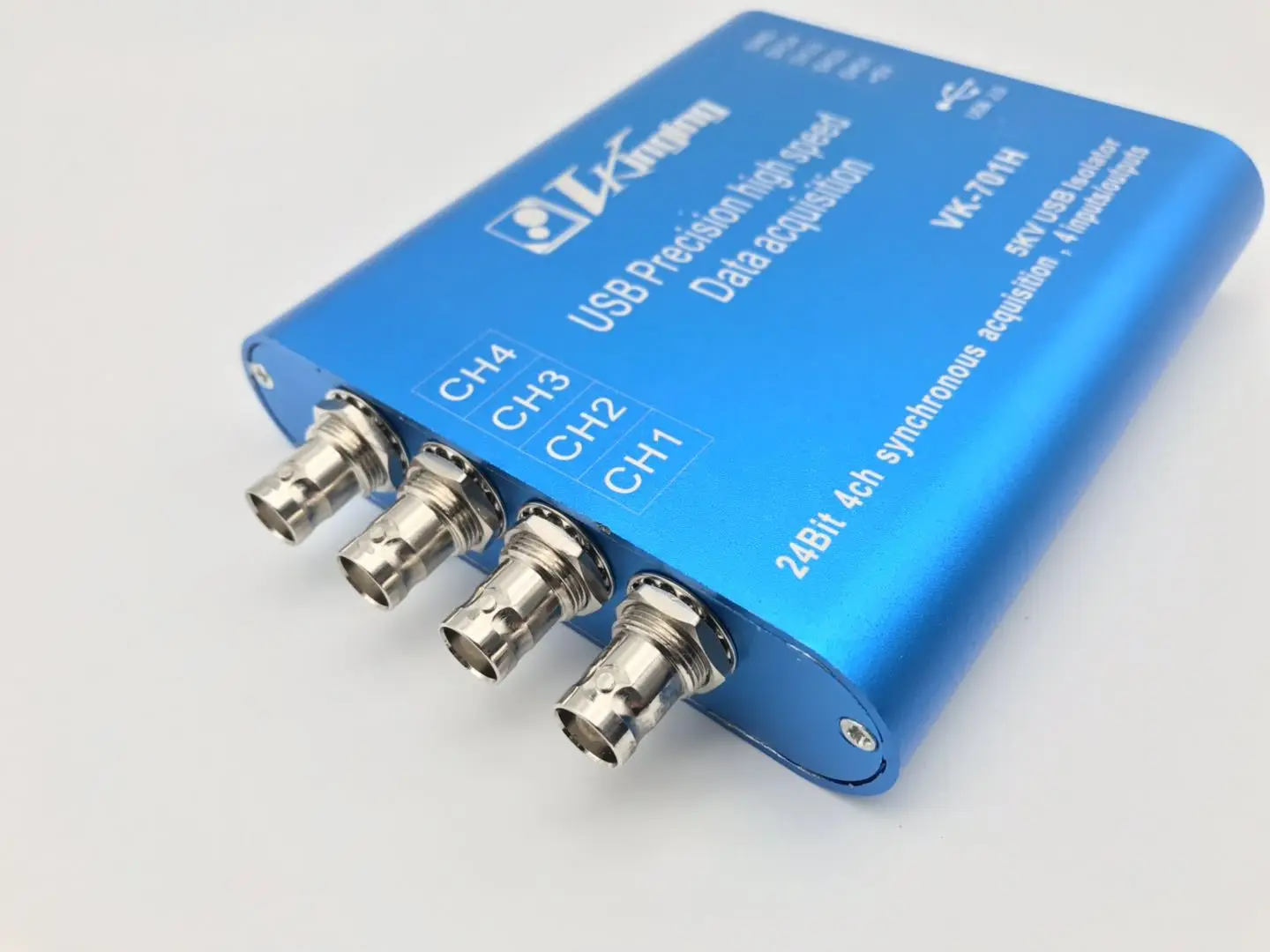

В VK701H представляет собой изолированный USB высокоскоростной 24-битный сбора данных карты. В VK701H карта захвата особенности истинное дифференциальный вход переменного тока, 4-канальный для одновременного приема, Точность выборки до 24 бит, 400 ksps частота дискретизации и 500x точность предварительно получить. В VK701H USB использует ряд Высокоточный 24-битный АЦП блоков и пре-Дифференциальный модуль усиления разработан и разработан компанией на протяжении многих лет, что делает этот продукт с высокой скоростью, высокое разрешение, высокая точность, ультра-низкий уровень шума, высокий коэффициент отклонения общего режима, широкий диапазон измерения, низкий температурный дрейф и т. Д., Подходит для различных случаев высокоточного приобретения.

Usb-карта захвата VK701H использует устройства промышленного класса с низким температурным дрейфом и сильной защитой от помех. Внешний корпус изготовлен из цельнометаллического щита, который может адаптироваться к промышленным помехам и обладает преимуществами ударопрочности и защиты от помех.

Характеристики продукта * разрешение АЦП до 24 бит, интерфейс USB * Диапазон входного сигнала: ± 1 мВ, 20 мВ, 500 мВ, 1 в, 2 в, 5 В, 10 в Регулируемый * Высокая скорость: 400 ksps; Частота дискретизации 100 ksps на канал * 4 канала порта IO, настраиваемый вход и выход, Накопление внешнего триггера * настраиваемый 2-канал ПВМ * настраиваемый 1 способ подсчета входного сигнала * настраиваемый 1 DAC выход * высокая точность справки: 2,5 В ± 05% * ADC входной общий режим отбраковка сигнала соотношение: > 140 дБ * настраиваемый триггер внешнего порта IO * дифференциальный вход для измерения дифференциальных сигналов * высокоскоростная Изолированная Передача данных USB для горячего подключения * Входное сопротивление: 1000 МОм * Входное подавление шума:> 110 дБ * ADC нелинейный THD:> 100 дБ * температурный дрейф: <2 мкВ/°C * металлический экранированный Корпус: Сильная анти-помехи способность * Вся машина принимает ультра-низкий уровень шума промышленного класса устройства, низкая температура дрейф, сильная анти-помехи способность

Схема порта карты приобретения

ADAnalog аудио видео вход

*ADtype: биполярное 24 положения (бит) *Частота дискретизации: 4 канала sharing400kчастота дискретизации,Канал на second100Ksampling

*Входное сопротивление: 1000 МОм *Диапазон входного напряжения: 4 прохода±1 мВ ~ ± 10 ВВосемь диапазон вариантов

DAAnalog выход функция

*Номер канала: 1road10 позиция (бит), Диапазон выходного напряжения (выходной диапазон): 0-3,3 В

DIDigital функция ввода и вывода

*Номер канала: 4 дороги, совместимый уровень напряжения: + 5 вольт + 3,3 В

PWMfunction

*Номер канала: 2 дороги независимая pwmadjustable 1 ~ 1 MhzRange, 0,0 ~ 1,0 регулируемый Рабочий цикл

Счетные функции

*Измерение пульса: 1 дорога, высокий уровень is3.3Vor5V

Описание программного обеспечения карты приобретения

VK701H плата сбора USBData может работать inWin2000/XP/WIN7, linuxи другие общие операционные системы, и обеспечить SupplyVB, VC, C #, C + + Builder, Delphi, Labview/Labwindows, matlabDynamic link library называется обычными языками программирования, интерфейс функции программирования прост и прост в использовании, прост в написании приложений, provideLabview,Labwindows, VC, DelphiRoutine 。

Размер продукта

Карта приобретения размером 112 мм (длина) * 80 мм (ширина) * 23 мм (высота)

Размеры упаковки: 150 (длинная) * 150 (широкая) * 50 мм (высокая)

Вес: 150 грамм

Отгрузочная ведомость

1 、Плата сбора данных * 13 、Пакеты данных, такие как драйверы и процедуры (SkyDrive скачать

2 、Высокоскоростная линия передачи данных USBHigh (с магнитным кольцом) * 1

Измеряется acquisitionVp-pby100uVSine волна

Измеряется acquisitionVp-pby2VSine волна
