Описание

24vdc питание для светодиодов 50 Вт Электрический трансформатор

50 Вт одиночный выход импульсный источник питания NES-50 серии

Особенности:

Универсальный вход переменного тока/полный диапазон

Защита: короткого замыкания/перегрузки/перенапряжения

Охлаждение с помощью свободной воздушной конвекции

100% тест на полную нагрузку

2 года гарантии

Спецификация
Выход
Модель	NES-50-5	NES-50-12	NES-50-15	NES-50-24	NES-50-48
DC Напряжение	5 V	12 V	15 V	24 V	48 V
Номинальный ток	10A	4.2A	3.4A	2.2A	1.1A
Текущий диапазон	0 ~ 10A	0 ~ 4.2A	0 ~ 3.4A	0 ~ 2.2A	0 ~ 1.1A
Номинальная Мощность	50 Вт	50,4 W	51 Вт	52,8 W	52,8 W
Пульсация и Шум	80mVp-p	120mVp-p	150mVp-p	200mVp-p	240mVp-p
Напряжение Adj. Диапазон	4,75 ~ 5,5 V	10,8 ~ 13,2 V	13,5 ~ 16,5 V	21,6 ~ 26,4 V	43,2 ~ 52,8 V
Напряжение толерантности	± 0%	± 0%	± 0%	± 0%	± 0%
Линии регулирования	±0. 5%	±0. 5%	±0. 5%	±0. 5%	±0. 5%
Регулировка нагрузки	±0. 5%	±0. 5%	±0. 5%	±0. 5%	±0. 5%
Установка, подъем ВРЕМЯ	500 мс, 30 мс/230В переменного тока 1200 мс, 30 мс/115В переменного тока при полной нагрузке
Время удержания	50 мс/230VAC 10 мс/115VAC при полной нагрузке
Входной сигнал
Напряжение диапазон	85 ~ 264VAC 120 ~ 370VDC
Диапазон частот	47 ~ 63 Гц
Эффективность	79%	82%	83%	86%	87%
Переменного тока	1.1A/115VAC 0.65A/230VAC
Пусковой ток	Холодный старт 45A
Ток утечки	<2mA/240VAC
Защита
Защита от перегрузки	110 ~ 150% номинальной выходной мощности
Защита от перегрузки	Тип защиты: режим Hiccup, восстанавливается автоматически после удаления неисправности
Более Напряжение	5,75 ~ 6,75 V	13,8 ~ 16,2 V	17,25 ~ 20,25 V	27,6 ~ 32,4 V	55,2 ~ 64,8 V
Более Напряжение	Тип защиты: выключение напряжения o/p, повторное включение для восстановления
Окружающая среда
Работая Temp.	-20 ~ + 60 (см. "кривую отклонения")
Рабочая влажность	20 ~ 90% RH без конденсации
Температура хранения., Влажность	-40 ~ + 85, 10 ~ 95% RH
Temp. Коэффициент	± 03%/(0 ~ 45)
Вибрации	10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. Каждый по осям X, Y, Z
Безопасность и EMC
Стандарты безопасности	UL60950-1 формата госта, сертификатом Европейского соответствия, сертификатом от сертификационной (IEC60950-1), CCC, GB4943 утвержден
Выдержать Напряжение	I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
Сопротивление изоляции	Я/P-O/P, I/P-FG, O/P-FG: 100 Ом/500VDC/25/70% RH
EMC выбросов	Соответствие требованиям EN55022 (CISPR22) Класс B, EN61000-3-2,-3
EMC иммунитет	Соответствие требованиям EN61000-4-2, 3,4, 5,6, 8,11, EN55024, EN61000-6-1, уровень легкой промышленности, критерий A
Другие

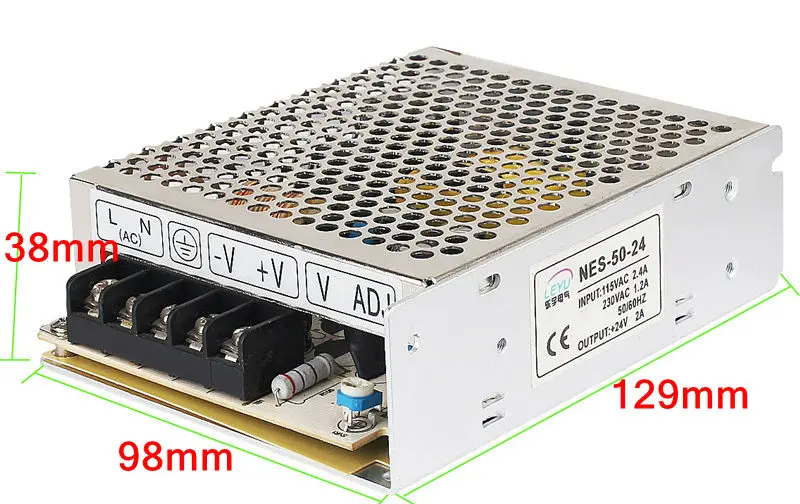

Размеры	1299838 мм (Д * Ш * В)
Вес	0,41 кг
Упаковка	45 шт/19,5 кг/1,24 храповой
