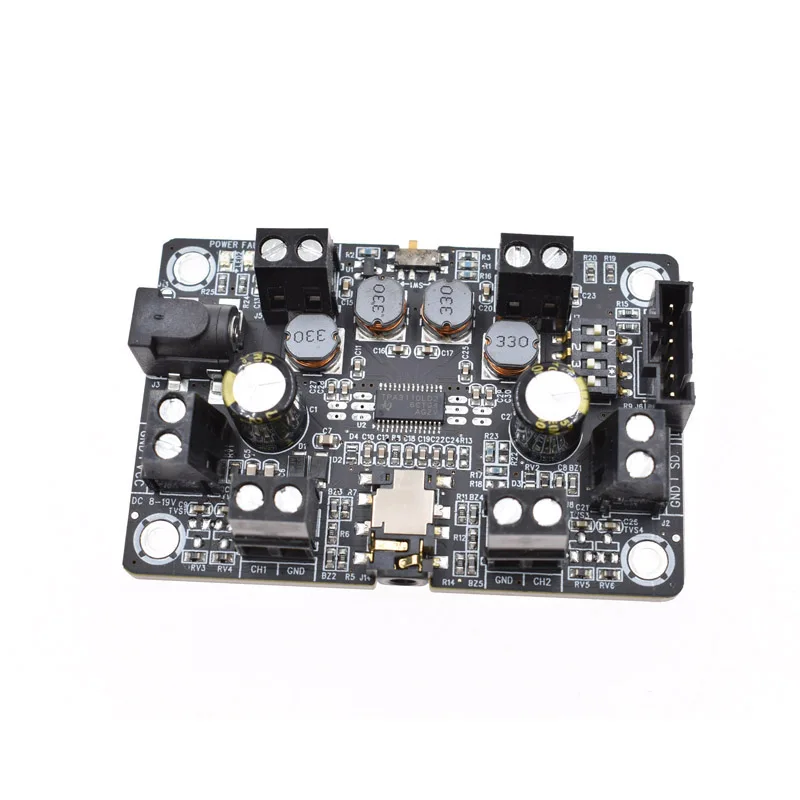

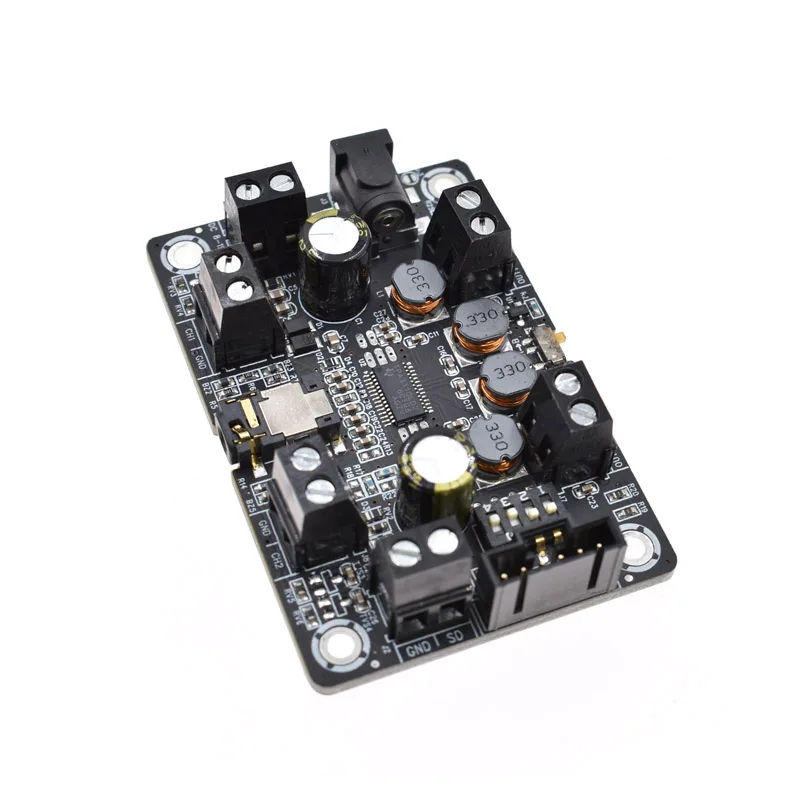

2X8 Вт класса D аудио усилитель-TPA3110 2 Вт стерео мощность мини Hifi

Краткое введение:

Добро пожаловать, чтобы использовать этот самодельный 2x8 Вт аудио усилитель платы, которая имеет идеальную архитектура класса D и интегрированный чип TPA3110D2 для достижения 8 Вт на канал выходной мощности. Данная плата может питаться от любого источника питания постоянного тока в диапазоне от + 8 до 19 в, который может использоваться для привода любых пассивных колонок 4Ω или 8Ω. высококачественные компоненты, высокоэффективный чип и саморассеивание делают этот продукт идеальным для Hi-Fi приложений

Особенности:

Размер: 3 ”x 2”
Внешний mute порт управления
Напряжение питания: DC 8 V to 19 V
Защита от перенапряжения
Защита от перегрузки по току
Защита от превышения температуры

Область применения:

Настольный усилитель
Персональные компьютеры
Микрофонный предусилитель
Для домашнего использования
Торговые автоматы, подъемники,
Интерактивный digital signage

Параметры:

В следующей таблице приведены все типичные данные платы усилителя. Для полной спецификации, пожалуйста, обратитесь к

Технические данные чипа TPA3110 TI.

TA = 20 °, fIN = 1 кГц Синусоидальная волна, RL = 4Ω. (Если не указано иное)

Параметр

Состояние

Мин

Тип

Макс

Напряжение питания (В)

-

8

12

19

Тихий ток (мА)

SD = 2 V, без нагрузки, Vcc = 12 V

-

20

35

Входная чувствительность (В)

Усиление = 26dB

-

0,283

-

Входное сопротивление (Kohm)

-

-

30

-

Усиление (дБ)

-

26

Выходная мощность (Вт rms)

THD + N = 10%, Vcc = 12 V

-

8

-

Эффективность (%)

Vcc = 12 V, RL = 8 Ом, PO = 5 Вт

-

86

-

Минимальная нагрузка (Ом)

-

3,2

4

-

Частотная характеристика (Гц)

± 3dB

20

-

22 k

Рабочая температура (°)

-

-40

20

65

Область применения:

Это идеальное решение для любой установки звукоусиления или приложения, требующего доступной компактной системы PA.
Фоновой музыки системы
Автоматы по продаже
Грузовые Лифты
Интерактивный digital signage
Для домашнего использования
Автомобильный аудио
