Описание

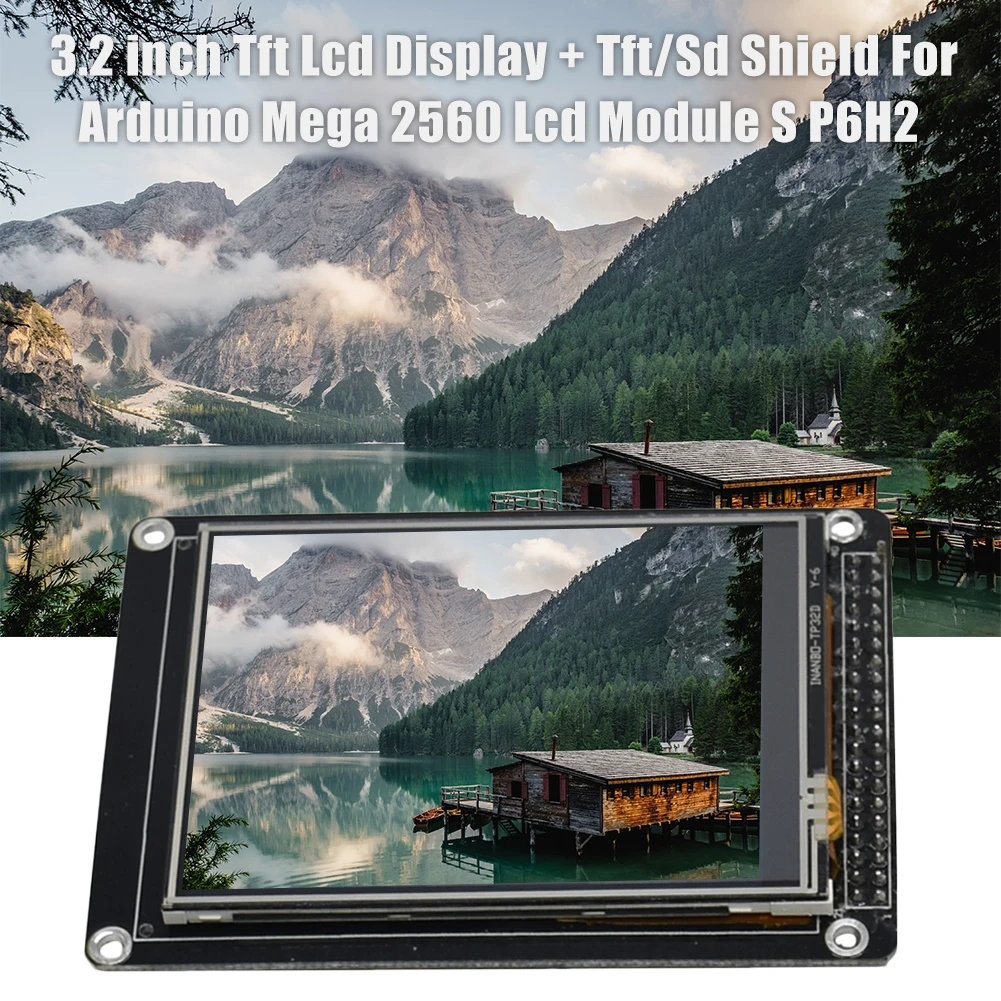

3,2 дюймовый Tft Lcd дисплей + Tft/Sd экран для Arduino Mega 2560 Lcd модуль S P6H2

Вы можете управлять TFT lcd в гораздо более быстрой скорости, используя 84 МГц Ardiuno. Экран предназначен для установки двух типов жк-дисплея:

1. 40pin версия lcd, которая обычно используется в предыдущей версии TFT Mega shield для Arduino MEGA 2560
2. 32pin версия lcd, которая обычно используется в STM32 макетной плате. (нераспаянный)
Щит направляет все ЖК-контакты данных в порт PC1-PC8 и PC12-19, управляющие контакты для PD0-PD3, этот дизайн может обеспечить высокоскоростную передачу данных (три цикла на запись стробоскопа на ЖК-дисплей) для максимальной скорости ЖК-дисплея. Интерфейс SPI (для SD или флэш-управления) является маршрутом к разъему ISP arduino DUE, так что высокая скорость передачи SPI с DMA может быть выполнена.
Экран совместим с Arduino DUE и следующим ЖК-дисплеем
Цвет: черный
Материал: металл

Обзор: материнская плата
3,2 дюймовый TFT ЖК-дисплей? Это модуль ЖК-экрана. Он имеет интерфейс 40 контактов и sd-карту и ридер со вспышкой. Это мощный и Многофункциональный модуль для вашего проекта. В Экран включают в себя контроллер SSD1289, это Поддержка 8/16bit интерфейс передачи данных, легко управлять многими MCU как STM32, AVR и 8051. Он разработан с регулятором давления в нем. В Пресс IC ADS7843 и Пресс интерфейс входит в набор 40 контактов. Это версия продукта только с пресс-экраном и пресс-контроллером.

Параметры:
240374PQ
65 к цветной сенсорный экран
320*240
3,2 дюймов
Широкий угол обзора
SSD1289: 240 RGB x 320 TFT Драйвер
Интегрированный драйвер питания, ворот и источника с оперативной памятью
ADS7843: 4-проводной сенсорный экран, до 125 кГц коэффициент конверсии, последовательный интерфейс

Посылка в комплект входит:
1 * Дисплей

1 * из-за модуль
