983 руб.

Описание

3,3 V 12864 Графический матричный ЖК-модуль с 128x64 точками и ST7920/ST7921 IC TN/STN Синяя подсветка белый символ

Обзор

128*64 точек, графический ЖК-модуль, белый символ, Синяя подсветка, 3,3 В для логической схемы.

Особенности

Дисплей конструкции128*64 точек
Дисплей режимTN/STN
Дисплей типаПоложительный трансфлективный
ПодсветкаСветодиодный, 5,0 V
Крайните6 часов
Рабочая температураВ помещении
Управляющее напряжениеОдиночный силовой
Метод привода1/33 пошлины, 1/6 смещения
ТипCOB (чип на плате)
Кол-во линии передачи данных8-битный параллельный
РазъемСтежков на каждые Зебра

Основные параметры

Драйвер ICST7920/ST7921
ИнтерфейсПараллельный/SPI
ПодсветкаСиний
Персонаж ЦветБелый
Набор символовASCII
Измерение93*70*13,5

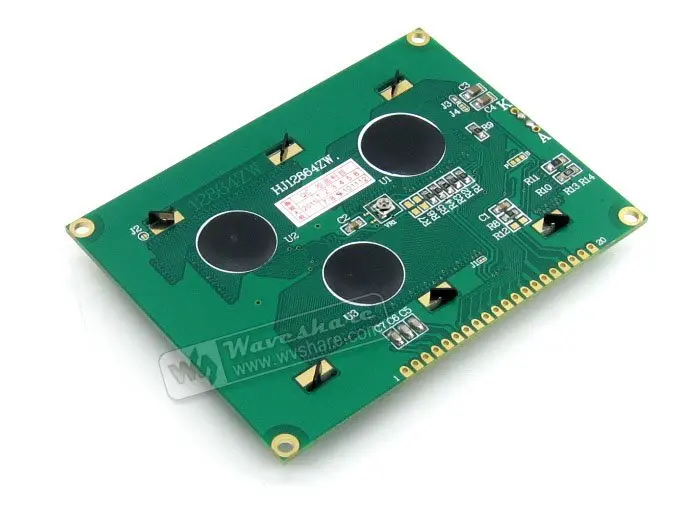

Фото

3.3V 12864 Graphic LCD Module with128x64 dots and ST7920 / ST7921 IC TN/STN Blue Backlight White Character3.3V For Logic Circuit3.3V 12864 Graphic LCD Module with128x64 dots and ST7920 / ST7921 IC TN/STN Blue Backlight White Character3.3V For Logic Circuit3.3V 12864 Graphic LCD Module with128x64 dots and ST7920 / ST7921 IC TN/STN Blue Backlight White Character3.3V For Logic Circuit3.3V 12864 Graphic LCD Module with128x64 dots and ST7920 / ST7921 IC TN/STN Blue Backlight White Character3.3V For Logic Circuit

Интерфейс

PIN нет.СимволОписание продукта:Функция
1VSSЗаземления0 В (GND)
2VDDИсточник питания для логической схемы+ 3,3 V
3V0ЖК-дисплей регулировка контраста
4Ср или CSПараллельный режим:
Выбор инструкции/регистрации данных
Последовательный режим:
Чип для выбора		Параллельный режим:
RS = 0: инструкция
RS = 1: регистр данных
Последовательный режим:
Для активного отдыха-высокая
5R/W или SIDПараллельный режим:
Чтения/записи выбор
Последовательный режим:
Данных		Параллельный режим:
R/W = 0: запись регистрации
R/W = 1: считывание
6E или SCKПараллельный режим:
Включает сигнал
Последовательный режим:
Часы		Параллельный режим:
Для активного отдыха-высокая
7DB0Параллельный режим:
Шины данных
Последовательный режим:
NC		Параллельный режим:
DB0-DB7
8DB1
9DB2
10DB3
11DB4
12DB5
13DB6
14DB7
15PSBСерийный/параллельный выборPSB = 0: последовательный режим
PSB = 1: 8/4 бит Режим параллельной шины
16NC
17RSTСброс сигналаДля активного отдыха-низкая
RSTB = 0, дисплей выключен, отображение от линии 0
18VoutДвойной Напряжение ВыходДоступно при VDD = + 3,3 В
19АНапряжение питания для светодиодный ++ 3,3 V
20KСветодиодный источник напряжения-С напряжением 0 В

Внешний размер

3.3V 12864 Graphic LCD Module with128x64 dots and ST7920 / ST7921 IC TN/STN Blue Backlight White Character3.3V For Logic Circuit

Посылка содержание

Вес:0,078 кг

LCD12864-ST (Синяя подсветка 3,3 В) x 1

Характеристики

Demo Board Type
ARM
Model Number
LCD12864-ST (3.3V Blue Backlight)
Brand Name
Waveshare
Category
Graphic LCD
Display construction
128*64 DOTS
Driver IC
ST7920 / ST7921
Interface
Parallel / SPI
Backlight
Blue
Character Color
White
Place of Origin
Guangdong, China (Mainland)
Driving method
1/33 duty,1/6 bias
Connector
Pin / ZEBRA
