Описание

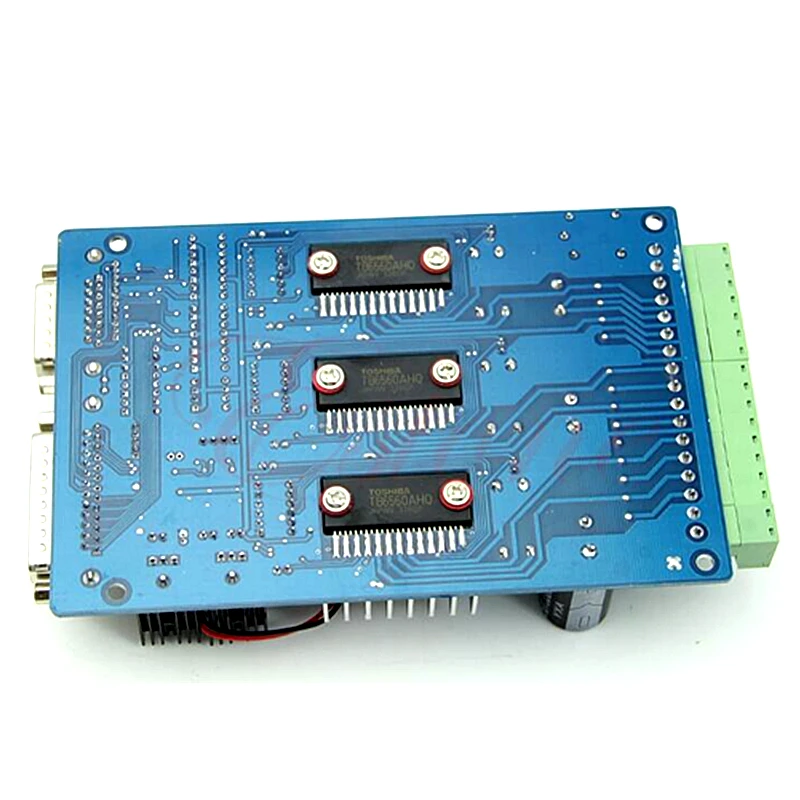

3 4 оси ЧПУ контроллер mach3 шаговый двигатель драйвер TB6560 для DIY ЧПУ маршрутизатор машина

Характеристики платы контроллера TB6560:

1. Чип TB6560AHQ-Высокая мощность, максимальный ток привода 3.5A.

2. Профессиональный дизайн,Двухступенчатая обработка сигнала, супер анти-помех.

3. 1-1/16 микроступенчатая Настройка-Она обеспечивает высокую точность.

4.Регулируемые настройки тока привода для каждой оси-25%, 50%, 75%, 100% полного тока может быть установлен для различных шаговых двигателей.

5.Защита от перегрузки, перегрузки по току и перегрева-Полная защита для вашего компьютера и периферийного оборудования.

6.На плате тока импульсный источник-Выходная мощность может быть установлена в соответствии с особыми требованиями пользователя.

7.Реле шпинделя интерфейс-Выход s Макс. 36 V 7.5A для электродвигателей шпинделя или насоса охлаждающей жидкости (только одно устройство может быть приведено в действие на этом выходе!)

8.4 канала входного сигнала интерфейса-Используется для ограничения XYZ и аварийной остановки.

9.Биполярный привод измельчителя постоянного токаС нерезонансной областью.

10.Полная оптическая изоляция закрытого типаДля защиты компьютера и оборудования пользователя

11.Четыре контроля входа(Разделен на пары ножей)-позволяет установить лимит и аварийную остановку.

12. Универсальный архитектурыПоддерживает большинство параллельных программ MACH3, KCAM4, EMC2 и т. Д.

Обратите внимание:

Пожалуйста, подключите блок питания к выключателю питанияПостоянный ток 12-36 в

Напряжение выбор:

> 12-16 V DC источник питания для Nema 17 шаговых двигателей

> 16-24 V DC источник питания для Nema 23 шаговых двигателей

> 24-36 V DC источник питания для Nema 34 шаговый двигатель

Выходная мощность 12 В должна быть приложена к вентилятору радиатора 12 В

Выход драйвера совместим с 2 или 4 фазными, 4,6 или 8 свинцовыми шаговыми моторами, 3 А Макс.

Подходит для однополярных или биполярных шаговых двигателей.

Напряжение регулируется скорость вращения шпинделя контролируется параллельным интерфейсом как функция напряжения питания.

Dip настройки:

Посылка включает в себя:

1 x TB6560 Драйвер шагового двигателя 3 оси или 4 оси, как вы выбрали

1 х DB25 параллельный кабель

1 x CD программное обеспечение (руководство на английском языке и Mach 3)

3 Оси Тип:

4 Оси Тип:
