Описание
3,5 дюймовый HMI TFT lcd модуль с драйвером + контроллер + программа + последовательный интерфейс для дисплея оборудования
Описание продукта:

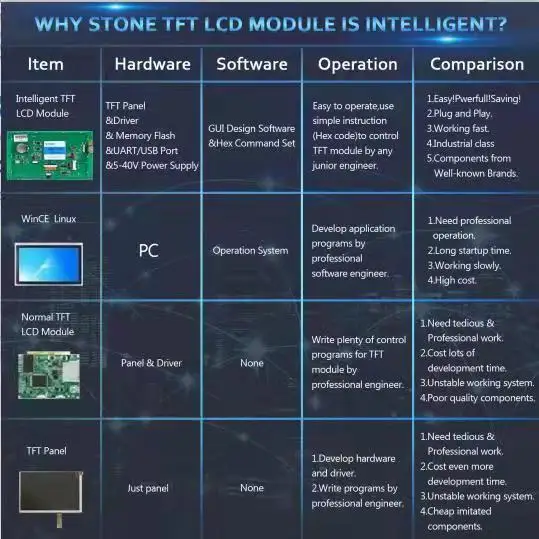

 | STVI035WT-01 STVI035WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторый может контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве красочного TFT дисплея и сенсорного контроллера в различном электронном оборудовании. STVI035WT-01 включают в себя процессор, драйвер TFT, флэш-память, UART порт, блок питания и так далее, важно, что он имеет готовыйОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени и затрат на разработку для инженеров. |
Параметры продукта
| Физических параметров | |
| Модель | STVI035WT-01 |
| Размеры (дюймы) | 3,5 дюймов |
| Разрешение | 320×RGB×240 |
| Цвет | 65536 цветов (16 бит) |
| Зона видимости | 70,1 мм × 52,6 мм |
| Pixel интервал | 0,1905 мм × 0,0635 мм (в×в) |
| Габаритные размеры | 93 мм × 70,1 мм × 14,9 мм (N)/16,5 мм (T) |
| Чистая Вес | 85 г (N)/100 г (T) |
| На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель | Промышленная панель класса А + |
| Сенсорный экран | Сопротивление Провода промышленного уровня 4 Или без сенсорного экрана опционально. |
| Подсветка параметр | |
| Подсветка Тип | Светодиодный |
| Яркость | 400 компакт-дисков/M2(Яркость можно регулировать в 100 уровней.) |
| Контраст | 500: 1 |
| Подсветка жизни | 300,00 часов |
| Угол обзора | 70 °/70 °/50 °/70 ° (L/R/U/D) |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Рабочая влажность: | 55 °C, 85% |
| Для хранения Температура | -30 °C ~ + 80 °C |
| Экран режим | Цифровой |
| Производительность параметр | |
| Процессор | CortexM4 |
| ЖК-дисплей контроллер | CPLD EPM240 |
| Частота обновления | 200 МГц |
| Изображение Переключение Скорость | 12 MS/изображение (83 фотографии/с) |
| Флэш-память | Стандарт 128 Мб, расширение 1 Гб |
| Объем памяти рисунок объявления таблички указатели | В соответствии с возможностью изображения, предлагаем формат «JPG». |
| Интерфейс | RS232/USB Интерфейс |
| Изображение загрузки | USB2.0 (12 Мбит/с) и загрузка диска U |
| Напряжение диапазон | Постоянный ток 6,0 В ~ 35 В (стандартное значение: 12 В) |
| Мощность | 0,8 W |
| Тесты дней | |
| Средняя наработка на отказ | 4250000 H |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Влажности воздуха | 60 °C, 90% |
| Непрерывная вибрационных испытаний | 10-55 Гц, 1,5 мм, 10 г |
| Воздействие ускорения тестирования | 6 мс, 100 г |
| Тестирование ESD | 10KV |
| Излучения испытания надежности | 44 W |
Основной размер TFT ЖК-модуля
| Размер | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272; 640*480; 800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600; 1024*768 |
| 9,7'' | 1024*768 |
| 10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |
Характеристики
- Бренд
- STONE
- Режим отображения
- 500:1
- Индивидуальное изготовление
- Да
- Тип
- TFT
- Номер модели
- STVI035WT-01
