3-6S Встроенный датчик тока 4 BEC и 104A для гоночного дрона RC FPV

Описание: пайки отверстия и колодки: + &-: Bettery & ESC колодки питания
Curr: выходной ток датчика; Vbat: лучшее напряжение
G: Заземление; 3V3: LDO 3,3 V
5 V BEC 5В; 10В: BEC 10 V
Vx: BEC 5 В/6 в/7,2 в ADJ

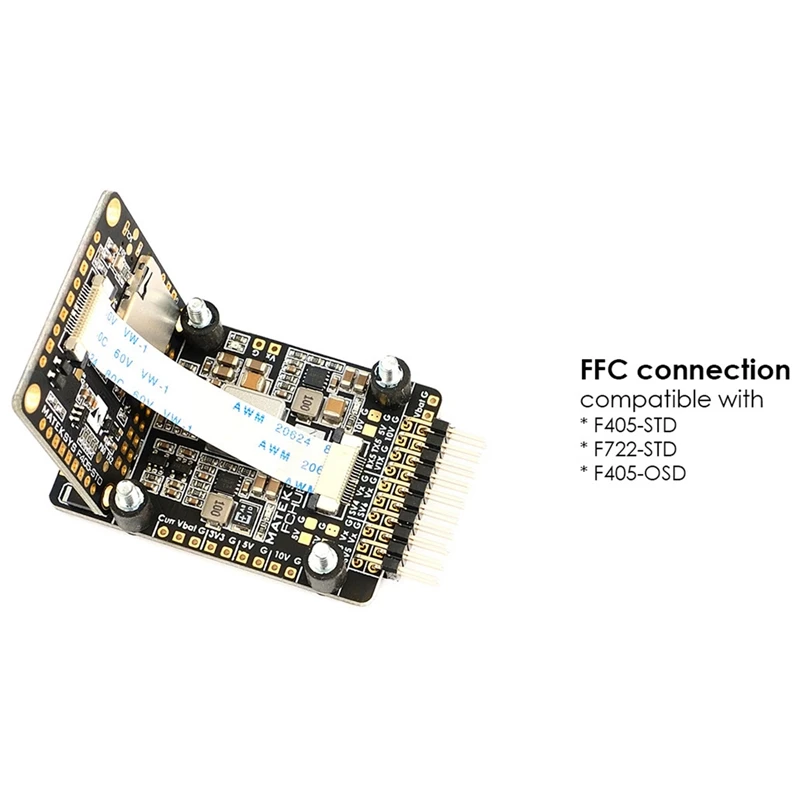

FFC подключение:
Совместимость с MATEKSYS FC F405-STD, F722-STD F405-OSD
MT1: мотор1 INAV летающего крыла и самолета
MT2: мотор2 INAV летающего крыла и самолета
SV3 ~ SV6: сервопривод 3 ~ 6 летающих крыл и самолетов INAV
VTX: сигнал видеопередатчика
TX5 & RX5: UART5 из F405-STD/F722-STD/F405-OSD
BEC 5 В выход:
Предназначен для управления полетом, приемника, OSD, камеры, зуммера, 2812 LED_Strip, gps модуля
Синхронный понижающий регулятор постоянного/постоянного тока
Напряжение: 5,0 +/-В постоянного тока
Постоянный ток: 2 А, Макс. 3 А
Выход пульсации: 20mV (VIn = 24В, VOut = 5V @ 2A нагрузки)
Защита от короткого замыкания (2 секунды)
BEC 10 в выход:
Предназначен для видеопередатчика, Gimble
Синхронный понижающий регулятор постоянного/постоянного тока
Напряжение: 10,0 +/-В постоянного тока (входное напряжение больше 11 в)
Постоянный ток: 2 А, Макс. 3 А
Выход пульсации: 20mV (VIn = 24В, VOut = 10V @ 2A нагрузки)
Защита от короткого замыкания (2 секунды)
BEC Vx ток на выходе:
Предназначен для сервоприводы
Синхронный понижающий регулятор постоянного/постоянного тока
Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку
Постоянный ток: 5 А, Макс. 5.5a
Выход пульсации: 50mV (VIn = 24В, VOut = 5V @ 5A нагрузки)
Защита от короткого замыкания (2 секунды)
BEC 3,3 V выход
Предназначен для модуля Baro/Compass и Spektrum RX
Линейный регулятор
Постоянный ток: 500mA
Цвет: черный
Материал печатная плата монтажа
Посылка включает в себя:
1 * Matek FCHUB-W PDB
Только вышеуказанная посылка, другие товары не включены.
