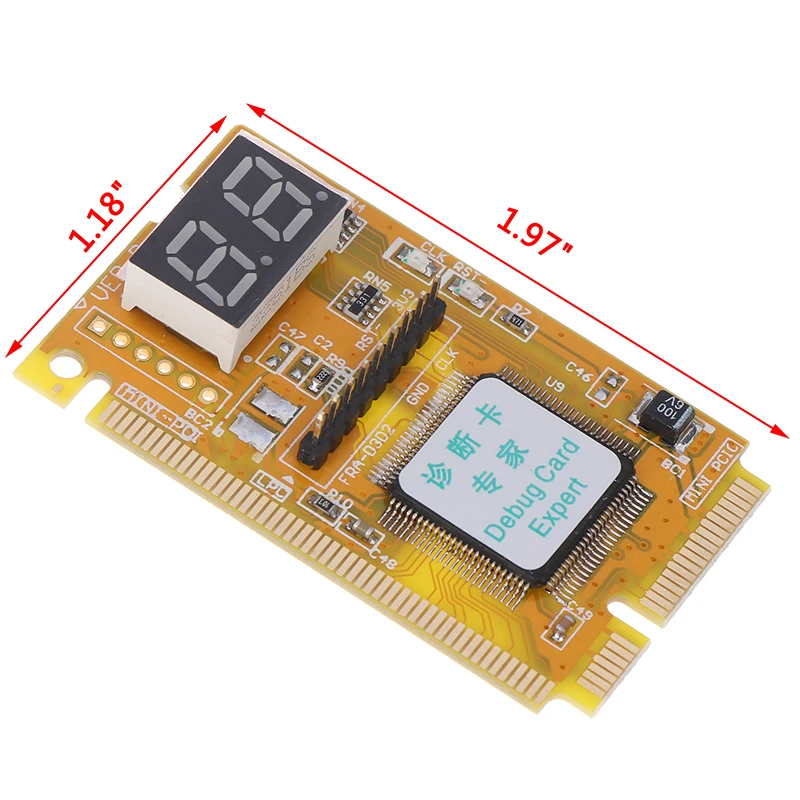

3 в 1 Мини PCI/PCI-E LPC PC ноутбук анализатор тест er диагностический пост Тестовая карта

Описание

Особенности:
1. Это новое поколение (версия 5,1) тестовой карты ноутбука поддерживает три автобусных интерфейса: MINI PCI, Mini PCI-E и LPC.
2. Эта карта проста в использовании для конечных пользователей и работает с высокой стабильностью. Это ваш идеальный и полезный инструмент для ремонта ноутбука партнером.
Он может диагностировать сигнал, который показывает проблему процессора, памяти, карты дисплея и так далее.
3. Светодиодный дисплей показывает результат диагностики материнской платы. Особенно полезно определить, где проблема при включении питания компьютера и не найти дисплей или подвешивание машины. Используется для отображения кода ошибки и сигналов RST/CLK.
4. Дисплей часть состоит из двух 7-ми сегментный светодиодов. Две "точки" светодиодов используются для указания состояния ноутбука "RST" и "CLK". Левая сторона "точка" для "RST", а правая сторона "точка" для "CLK". Когда ноутбук находится в состоянии "Reset", левая БОКОВАЯ точка будет освещена. И когда ноутбук имеет правильный выход CLK, правая сторона "точка" будет освещена.

Примечание:
Пожалуйста, имейте в виду, что мини-PCI-E поддерживается с ограничительной моделью ноутбука, и ориентировка pin должна соответствовать PIN1-3.3V, PIN2-LFRAME #, PIN3-LAD3, в противном случае, его нужно проверить с другим портом, например, LPC или mini-pci. Однако он может работать с большинством ноутбуков.

Подходит для:
Hp: серия V6000, включая CT6 и другие модели; серия V9000, включая AT8, AT9 и другие модели
Lenovo: CW3, CW4, LE4, LE5 и другие модели
Шэньчжоу: 310, 320 и другие модели
Фиолетовый: SYMPHONY6.0, 7,0 и другие модели
Acer: большинство моделей
Fujitsu: PROTLAND10 и другие модели
Inventec: большинство моделей Toshiba и hp OEM

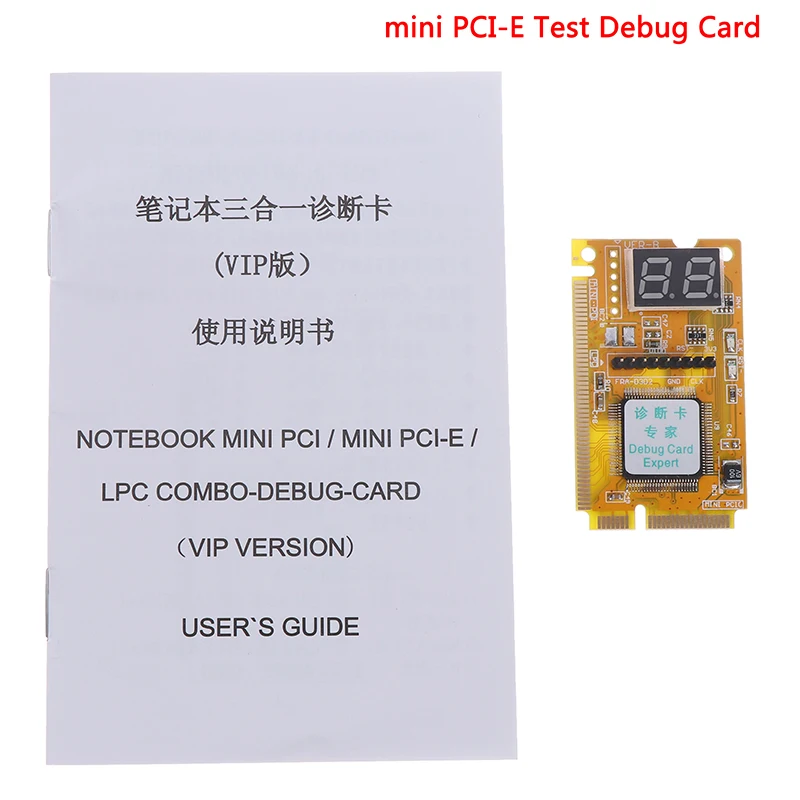

Посылка содержание:
1X pc диагностический пост (отладочная) карта
1X LPC кабель
