Описание

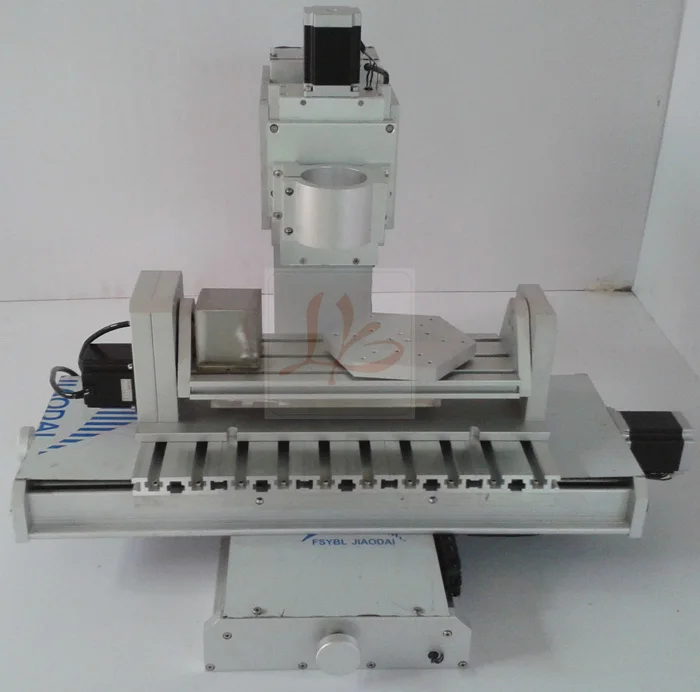

3040 рамная стойка шариковый винт CNC гравировальный станок, промышленный 5 оси колонковый Тип cnc маршрутизатор
Примечание:
Связь является мультимодельная продукта. Пожалуйста, выберите нужную модель;
Если детали неполны или не соответствуют приобретенной Вами модели, пожалуйста, используйте руководство в натуральной форме, спасибо!
3 оси ЧПУ кадр ------- без 4ThПеремещение по оси, без 5ThОсь, около 75 кг
4-осевая рама ------- с 4ThОсь, но без 5ThОсь, около 80 кг
5 осевой каркас ------- без 4ThПеремещение по оси, с 5ThОсь, около 85 кг
Технические характеристики:
| Модель | Колонка типа 3040 CNC рама | ||
| Атрибут | 3 оси | 4 оси | 5 оси |
| X Y оси Z | √ | √ | √ |
| Ось (4-я ось) | Ⅹ | √ | Ⅹ |
| Ось B (5-я ось) | Ⅹ | Ⅹ | √ |
| Чистая Вес | 40 кг | 45 кг | 50 кг |
| Брутто Вес | 60 кг | 65 кг | 70 кг |
| Размер продукта | 520 (H) X660 (L) X580 (W) мм | ||
| Эффективная рабочая зона | 300x400x (150) мм | ||
| Точный шариковый винт | 1605 | ||
| XYZ железнодорожные материалы | Жесткий хромированный вал | ||
| XY диаметр рельса | 20 мм | ||
| Z диаметр рельса | 16 мм | ||
| Электромотор для 3D принтера XYZ Axis крутящего момента | 57*78 250 унций/дюйм (2,2 Н/см) | ||
| 4th и 5th | 57*56 | ||
| 4-й и 5-й коэффициент передачи | 1:6 | ||
| Повторная точность позиционирования | 0,01 мм | ||
| Рабочую точность | 0,02 мм | ||
| XY таблицы Максимальная нагрузка | 50 кг | ||
| Максимальная нагрузка XY + A + B осевой стол | 15 кг | ||
| Багажника материал | Из нержавеющей стали | ||
| Приводной двигатель | 57*78 шаговые двигатели (двухфазный 4 провода) | ||
| Внешняя упаковка | 80*70*85 (см) | ||
Характеристики
- Номер модели
- cnc frame 3040 5 axis
- Состояние
- Новый
- ЧПУ или нет
- CNC
- High Appearance size
- 520 * 660 * 580
- Repeat positioning accuracy
- 0.01mm, precision 0.02MM
- Processing speed
- 0-4000MM / min
- Maximum table load
- 50KG
- Input Power
- 220V or 110V AC power supply
- Drive
- 2 phase 3.5A drive
- Weight
- about 70KG
