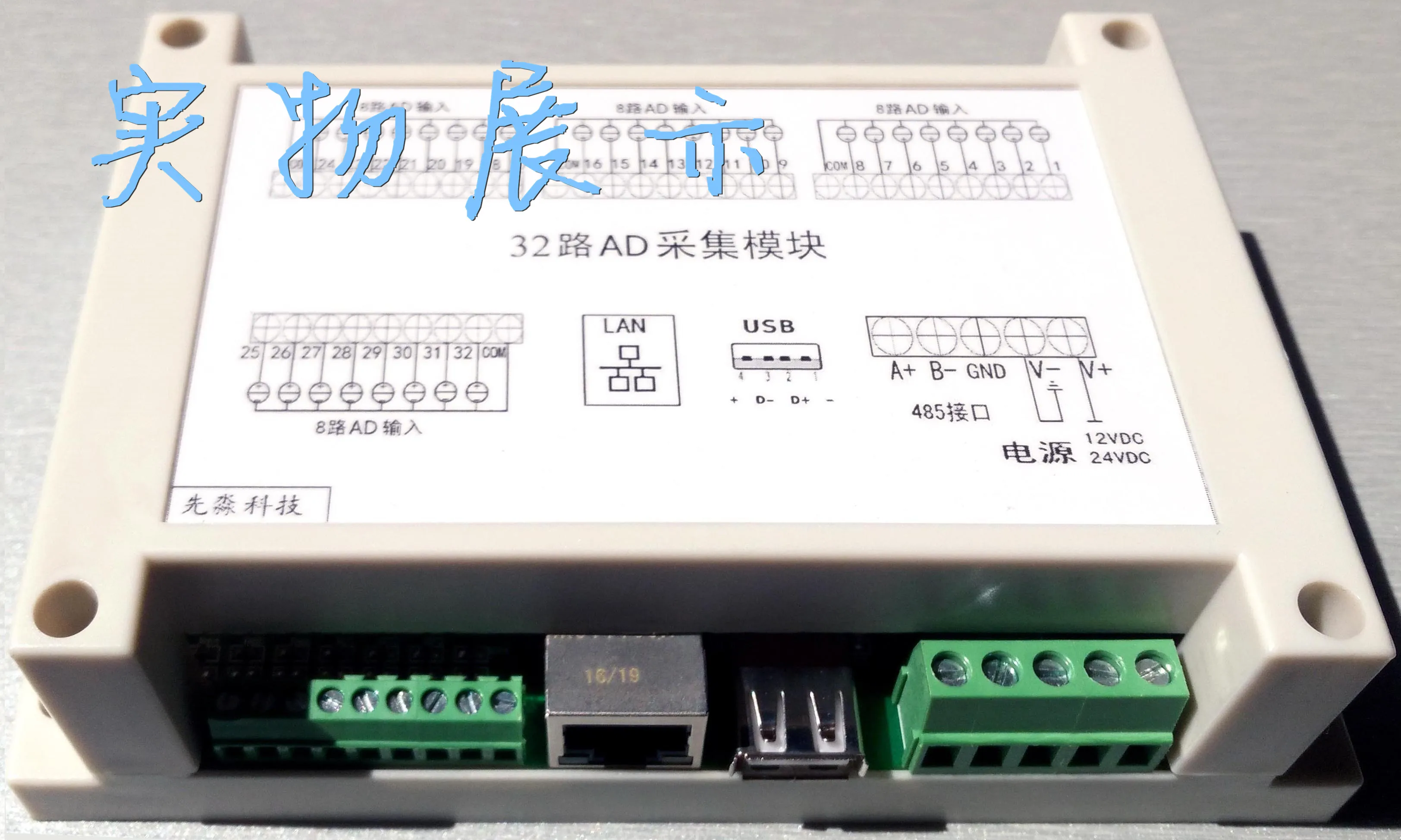

Описание
1.Основные характеристики
32 дорожный 12 бит AD вход, Поддержка 0 ~ 5 В, 0 ~ 10 в, 4 ~ 20 мА (по умолчанию 4-20 мА) три вида приема сигнала.
1 порт USB (поддержка конфигурации)1 стандартный промышленный RS485 последовательный порт (поддержка modbus-RTUПротокол \ протокол свободного порта)
1Автомобильный СтандартныйRJ45 чистый рот(ПоддержкаModbus-TCPСоглашение с индикатором связи) \
Модуль Введение:
Модуль использует порт связи RS485 + RJ45 и основан на стандарте Modbus, который широко используется. Модель включает Расширенный входной и выходной модуль, аналоговый входной модуль, аналоговый выходной модуль, модуль сбора температуры и так далее. ПЛК, текстовый дисплей серии MD и другие сопутствующие устройства, поддерживающие протокол Modbus, могут широко применяться в системах контроля процесса, таких как температура, поток, уровень жидкости и давление.
Адрес MODBUS: 1 (по умолчанию)
Скорость передачи: 9600 (по умолчанию)
IP адрес: 192.168.16.31(По умолчанию)
8Bit данных бит
1 бит останавливает положение
Без проверки
30001 ~ 30032 32 дорожный аналоговый вход
40001 ~ 4003232 способа аналоговые входные(Remapping)
ModbusНастройка параметров
| MODBUSАдрес устройства | 1 (По умолчанию,Модифицируемый) | |
| Минимальный размер: 1 | Максимальная: 127 | |
| TCP--IPАдрес | 192.168.0.31(По умолчанию,Модифицируемый) | |
| Минимальный размер: 2 | Максимальная: 254 | |
| Скорость передачи данных | 9600 (По умолчанию,Модифицируемый) | |
| Минимум: 1200 | Максимальная: 115200 | |
| Данные бит | 8Позиция | |
| Проверка | Ничего | |
| Останавливает положение | 1 | |
| Адрес регистра | ||
| Функция | Адрес регистра(Десятичная система) | |
| 1 ~ 32Аналоговые входные дорожного движения | 30001 ~ 30032 | |
| Детальные параметры | ||
| Номер заказа | JF-32AI-134-002 | |
| Физические характеристики | ||
| Вес | 200 г | |
| Мощность отходов | 3 Вт | |
| Размер формы (широкий × высокий × глубокий) | Блок [мм] 145x90x45 | |
| Постоянный токМощность требования | + 24 В постоянного тока 150 мА | |
| + 12 VDC 150 мА | ||
| Аналоговые Входные параметры | ||
| Аналоговый вход номер пункта | 32 | |
| Вход диапазон | Диапазон сигнала | Соответствующее значение |
| ~ 10В | 4095 | |
| ~ 5В | 2048 | |
| ~ 20mA | 4095 | |
| Диапазон защиты аналогового входного напряжения | Максимальная 25VDC | Минимальный-25VDC |
| Примечание: Пожалуйста, попробуйте защитить входной сигнал в нормальном диапазоне. | ||
| Напряжение (однополярный) | ||
| Изоляция (поле и логическая цепь) | Ничего | |
| Вход разрешение | 12 бит (0 ~ 4095) | |
| Модуль преобразования времени | <1 мс | |
| Синфазный подавления | 40dBDC до 60 Гц 40 дБ, DC до 60 Гц | |
| Аналоговый вход ответ | 1. 5 MS95% 1,5 мс ~ 95% | |
| Вход сопротивление | 10 K | |
| Волна фильтрации | Два заказа RC фильтрация оборудования | |
| Современное программное обеспечение алгоритм фильтрации | ||
Программное обеспечение модифицирует скорость передачи данных,MODBUSАдрес
| Чтение состояния регистра--03Номер кода функции | |||
| 1) Основная станция запрашивает сообщение | |||
| Текст сообщения | Длина | Ассортимент соотношение цена/качество | Образец |
| От адрес станции | 1Байт | 0x01~ 0x1F | 0x01 |
| Функция код | 1Байт | 0x03 | 0x03 |
| Начальный адрес | 2Байт | 0x0000~ 0x001F | 0x0000 |
| Вход Кол-во | 2Байт | 0x0001~ 0x0020 | 0x0001 |
| CRCПроверка | 2Байт | 0x0000~ 0xffff | 0x840A |
| Примечание 1: основная станция запрашивает пример сообщения и считывает регистр 1 hold (4X0001), начиная с 0. | |||
| 2) От обычного сообщения ответа от станции | |||
| Текст сообщения | Длина | Ассортимент соотношение цена/качество | Образец |
| От адрес станции | 1Байт | 0x01~ 0x1F | 0x01 |
| Функция код | 1Байт | 0x03 | 0x03 |
| Количество байт | 1Байт | N | 0x02 |
| Вход данных | |||
