Описание

35 w 48 v dc импульсный источник питания

35 Вт одновыходной импульсный источник питания NES-35 серии

Особенности:

Универсальный вход переменного тока/полный диапазон

Защита: короткого замыкания/перегрузки/перенапряжения

Охлаждение с помощью свободной воздушной конвекции

100% тест на полную нагрузку

1 год гарантии

Спецификация
Выход
Модель	NES-35-5	NES-35-12	NES-35-15	NES-35-24	NES-35-48
DC Напряжение	5 V	12 V	15В	24 V	48 V
Номинальный ток	7A	3A	2.4A	1.5A	0.8A
Постоянная сила тока	0 ~ 7A	0 ~ 3A	0 ~ 2.4A	0 ~ 1.5A	0 ~ 0.8A
Номинальная Мощность	35 Вт	36 Вт	36 Вт	36 Вт	38,4 W
Пульсация и Шум	80mVp-p	120mVp-p	150mVp-p	200mVp-p	240mVp-p
Напряжение Adj. Диапазон	4,75 ~ 5,5 V	10,8 ~ 13,2 V	13,5 ~ 16,5 V	21,6 ~ 26,4 V	43,2 ~ 52,8 V
Напряжение толерантность	±2. 0%	±1. 0%	±1. 0%	±1. 0%	±1. 0%
Нестабильность выходного напряжения	±0. 5%	±0. 5%	±0. 5%	±0. 5%	±0. 5%
Регулирование нагрузки	±0. 5%	±0. 5%	±0. 5%	±0. 5%	±0. 5%
Настройка, время самовыравнивания	500 мс, 30 мс/230В переменного тока 1200 мс, 30 мс/115В переменного тока при полной нагрузке
Время заддержки	50 мс/230VAC 10 мс/115VAC при полной нагрузке
Входной сигнал
Напряжение диапазон	85 ~ 264VAC 120 ~ 370VDC
Частотный диапазон	47 ~ 63 Гц
Эффективность	78%	81%	83%	85%	86%
Переменного тока	0.75A/115VAC 0,5 A/230VAC
Пусковой ток	Холодный старт 45A
Ток утечки	<2mA/240VAC
Защита
Защита от перегрузки	110 ~ 150% номинальной выходной мощности
Защита от перегрузки	Тип защиты: режим Hiccup, восстанавливается автоматически после удаления неисправности
По сравнению с Напряжение	5,75 ~ 6,75 V	13,8 ~ 16,2 V	17,25 ~ 20,25 V	27,6 ~ 32,4 V	55,2 ~ 64,8 V
По сравнению с Напряжение	Тип защиты: выключение напряжения o/p, повторное включение для восстановления
Окружающая среда
Работая Temp.	-20 ~ + 60 (см. "кривую отклонения")
Рабочая влажность:	20 ~ 90% RH без конденсации
Температура хранения. Влажность	-40 ~ + 85, 10 ~ 95% RH
Темп. Коэффициент	± 03%/(0 ~ 45)
Вибрация	10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. Каждый по осям X, Y, Z
Безопасность & EMC
Стандарты безопасности	UL60950-1 формата госта, сертификатом Европейского соответствия, сертификатом от сертификационной (IEC60950-1), CCC, GB4943 утвержден
Выдерживать Напряжение	I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
Сопротивление изоляции	I/P-O/P, I/P-FG, O/P-FG: 100 M Ом/500VDC/25/70% относительной влажности
Электромагнитное излучение	Соответствие требованиям EN55022 (CISPR22) Класс B, EN61000-3-2,-3
Иммунитет к излучению	Соответствие требованиям EN61000-4-2, 3, 4, 5, 6, 8,11, EN55024, EN61000-6-1, уровень легкой промышленности, критерий A
Другие

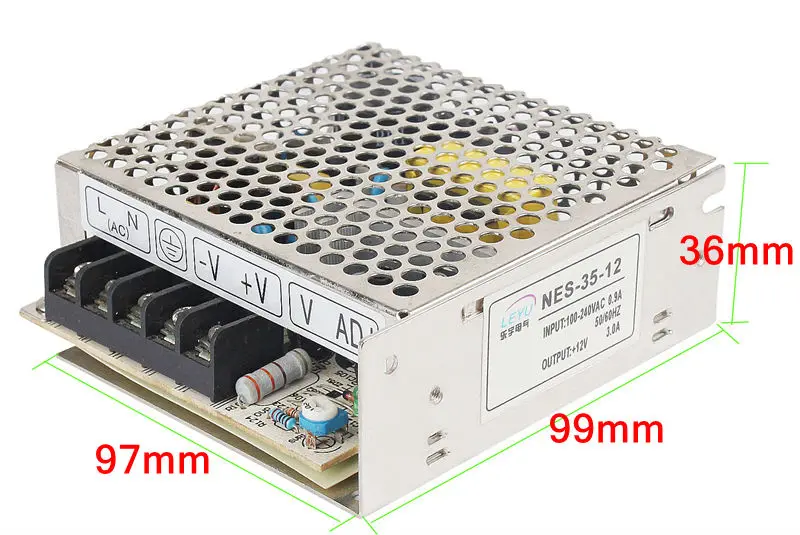

Измерение	999736 мм (Д * Ш * В)
Вес	0,36 кг
Упаковка	45 шт/17,2 кг/0,93 храповой
Обратите внимание
1. все параметры, не указанные специально, измеряются при входе 230VAC, номинальной нагрузке и 25 температуре окружающей среды. 2. пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 ”витой пары провода, завершенной с 0,1 мкФ и 47 мкФ параллельным конденсатором. 3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки. 4. линия регулирования измеряется от низкой линии до высокой линии при номинальной нагрузке. 5. регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки. 6. Блок питания считается элементом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC.
