Описание

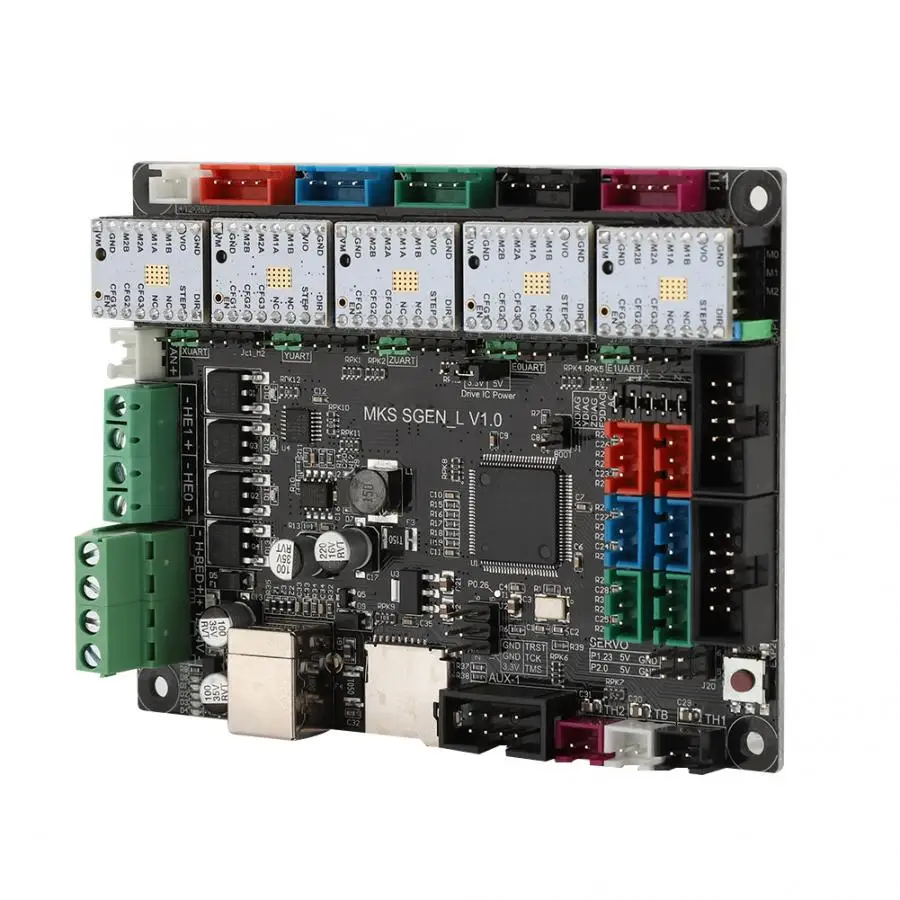

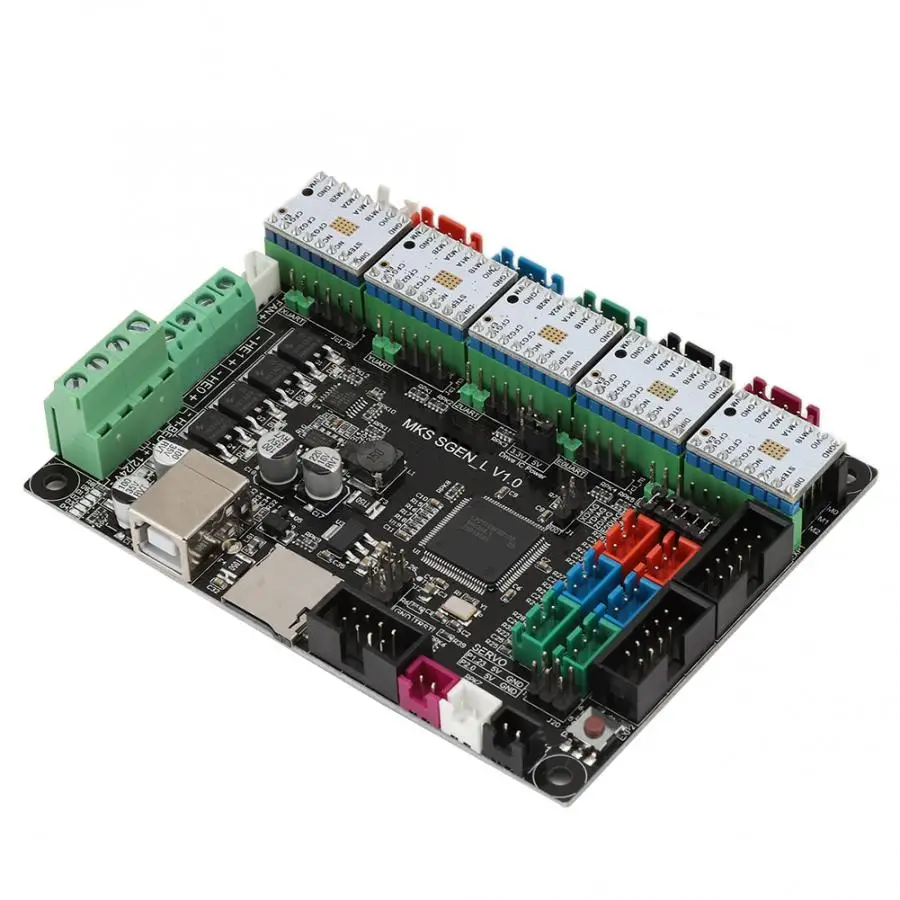

Материнская плата 3d принтера запчасти для MKS SGen-L + 5x TMC2100 Драйвер шагового двигателя для uart/SPI
Особенности:
1. Максимальный ток двигателя составляет 1,77a RMS и устанавливается через чувствительные резисторы 0,11ohm.2. 32-битный Cortex-M3 LPC 1768 основной кристалл, 100 МГц частота, сильная вычислительная мощность, значительно улучшена производительность.
3. В комплект входят встроенный разъем драйвера и внешний порт привода, более расширяемый и более селективный.
4. совместимость с различными драйверами и особыми режимами (режим uart TMC2208, режим SPI TMC2130 и т. Д.), с выделенным бронированием порта, и настройки проводов более лаконичны и удобны.
5. Поддержка различных прошивки с открытым исходным кодом, продолжить прошивку, используемую в оригинальной материнской плате серии s, для SGen-L также может поддерживать версию прошивки marlin2.0.
6. Используются высококачественные Монтажные платы, и соответствующие штыри каждого интерфейса помечены шелковыми отметками, что облегчает определение и изменение.
7. Специальный чип питания используется для поддержки 12 V-24 V входного сигнала питания.
8. Поддержка ЖК 12864, MINI12864 и других панелей управления для управления дисплеем.
9. Можно использовать с полным спектром сенсорных экранов MKSTFT.
Параметры:
Тип изделия: аксессуары для 3D-принтера
Модель материнской платы: MKS для монтажа SGen-L
Размер отверстия: прибл. 102x76 мм/4,0 х 3.0in
Размер внешнего вида: прибл. 110x84 мм/4,3 x 3.3in
Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц)
Входное напряжение: 12 V ~ 24 V
Драйвер двигателя: TMC2130/2208/2100, 4988/8825
Интерфейс датчика температуры: NTC100K/PT100
Дисплей: Поддержка экрана серии mks-tft и ЖК-экрана
Поддержка формата файла печати: g-код
Рекомендуемое программное обеспечение: для Cura/transisty3d/Pronterface/Repetier-Host
Обновление прошивки: Обновление карты TF
Опорная машина: для XYZ/Delta/Kossel/Ultimaker/Corexy
Как показано на рисунке: если вам нужно отрегулировать режим модуля 2100, вам нужно использовать паяльник, в соответствии с таблицей, будет указан соответствующий штырь и прилегающий коврик можно подключить.
Как установить ток шагового двигателя:
Лучший способ установить ток двигателя-измерить напряжение на контакте Vref (0-2,5 в) и настроить напряжение с потенциометром.
Максимальный ток двигателя составляет 1,77a RMS и устанавливается через чувствительные резисторы 0,11ohm.
Irms = (Vref x 1.77A)/2,5 V = Vref x 0,71
Vref = (Irms x 2,5 V)/1.77A = Irms x 1,41 = Imax
Vref-> напряжение на Vref pin
Irms-> RMS (корень Средний квадратный) ток на фазу (Irms = Imax/1,41)
Imax-> Максимальный ток на фазу (Imax = Irms * 1,41)
Пример:
Напряжение 1,0 В на Vref устанавливает ток двигателя до 0.71A RMS.
Модель материнской платы: MKS для монтажа SGen-L
Размер отверстия: прибл. 102x76 мм/4,0 х 3.0in
Размер внешнего вида: прибл. 110x84 мм/4,3 x 3.3in
Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц)
Входное напряжение: 12 V ~ 24 V
Драйвер двигателя: TMC2130/2208/2100, 4988/8825
Интерфейс датчика температуры: NTC100K/PT100
Дисплей: Поддержка экрана серии mks-tft и ЖК-экрана
Поддержка формата файла печати: g-код
Рекомендуемое программное обеспечение: для Cura/transisty3d/Pronterface/Repetier-Host
Обновление прошивки: Обновление карты TF
Опорная машина: для XYZ/Delta/Kossel/Ultimaker/Corexy
Как показано на рисунке: если вам нужно отрегулировать режим модуля 2100, вам нужно использовать паяльник, в соответствии с таблицей, будет указан соответствующий штырь и прилегающий коврик можно подключить.
Как установить ток шагового двигателя:
Лучший способ установить ток двигателя-измерить напряжение на контакте Vref (0-2,5 в) и настроить напряжение с потенциометром.
Максимальный ток двигателя составляет 1,77a RMS и устанавливается через чувствительные резисторы 0,11ohm.
Irms = (Vref x 1.77A)/2,5 V = Vref x 0,71
Vref = (Irms x 2,5 V)/1.77A = Irms x 1,41 = Imax
Vref-> напряжение на Vref pin
Irms-> RMS (корень Средний квадратный) ток на фазу (Irms = Imax/1,41)
Imax-> Максимальный ток на фазу (Imax = Irms * 1,41)
Пример:
Напряжение 1,0 В на Vref устанавливает ток двигателя до 0.71A RMS.
Посылка список:
MKS SGEN L V1.0 x 1
Кабель для передачи данных USB x 1
TMC2100 шаговый двигатель привод x 5
Теплоотвод x 5
Отвертка-1 шт.
