3D сенсорный датчик автоматическое выравнивание постели датчик BL автоматический сенсорный датчик для anet A8 tevo reprap mk8 i3 BL уровень для печатного стола

3dtouch представляет собой датчик автоматической коррекции для 3D принтеров, который может точно измерить наклон вашей поверхности печати. Это может значительно улучшить точность печати Вашего 3d принтера.

3dtouch имеет простой, умный и точным. Он может работать практически с любым видом постельных материалов, таких как очки, леса, металлы и так далее.

Основные функции и элементы управления 3dtouch те же, что и большинство автоматическое выравнивание постели датчики, который включает в себя RC servo и микропереключатель, таким образом, 3dtouch может быть использован на почти все 3D панель управления принтером.

С помощью постепенно Разработанный электромагнитный и датчик холла, 3dtouch может включать Высокая точность таким простым структурой. Чтобы сделать его более удобным и сделать вас более приятным опытом печати, мы добавляем много интеллектуальных функций, таких как самопроверка, ложная сигнализация, релиз будильника и тестовый режим для M119.

Особенности

1 простой

3dtouch может быть легко наносится, так как он имеет небольшой и простая структура. Сбора информации и прошивке установка будет легкой задачей, потому что 3dtouch работает в обычном режиме автоматическое выравнивание постели датчика.

2 Smart

Самопроверка: нажимной штифт работает два раза, чтобы проверить, когда питание включено

Сигнал тревоги: светодиодный индикатор мигает, если проблема обнаружена на самотесте или на операции

3 высокой точности

Стандартное отклонение 3DTouch's в повторяемости составляет около 0,005 мм, при этом точно.

Если вы выбираете 3dtouch, 3D принтера будет Высокая-класс шедевр, что дает вам приятный опыт.

4. Инновационный соленоид: Ультра Энергосбережение

В режиме холостого хода, в то время как нажимной контакт вытягивается или вытягивается, на соленоидном токе нет электрического тока, а резервный Электрический ток во всем устройстве ниже 15 мА в среднем, В то время как на рабочем состоянии, в то время как штырь двигается резким около 100 мс, в устройстве течет менее 300 мА.

Низкое энергопотребление еще больше сбрасывает нагревание joule, предотвращая проблемы с нагревом.

5 технологий

3dtouch состоит из Atmel ATtiny13A, электромагнитные и пуш-ап.

6 широкий выбор кроватей

3dtouch не использует или оптический, ни приближения (Индуктивный/Емкостные) сенсор.

3dtouch управляется с помощью холла, обеспечивающий высокую точность. Таким образом, материал кровати может быть выбран свободно.

7 оптимизированная структура: больший размер сборки

3dtouch является небольшой и высокотехнологичной один. Телосложения размер может быть больше, чем у других существующих автоматическое выравнивание постели датчика.

3dtouch использует существующие Радиоуправляемый мотор сервопривода сигнала intactly, таким образом, просто подключите 3dtouch на одном и том же шпильки после снятия servo Мотор.

Технические характеристики

Напряжение: 5 V

• Сила тока: 15mA

Макс. Ток: 300 мА

Длина кабеля: 150 мм

Вес нетто: 10 г

Вес в упаковке: 25 г

Электропроводка

3-контактный разъем:Коричневый (-, GND), Красный (+ 5 V), Оранжевый (контрольный сигнал)

2-контактный: черный (-, Заземление),Белый (Z min)

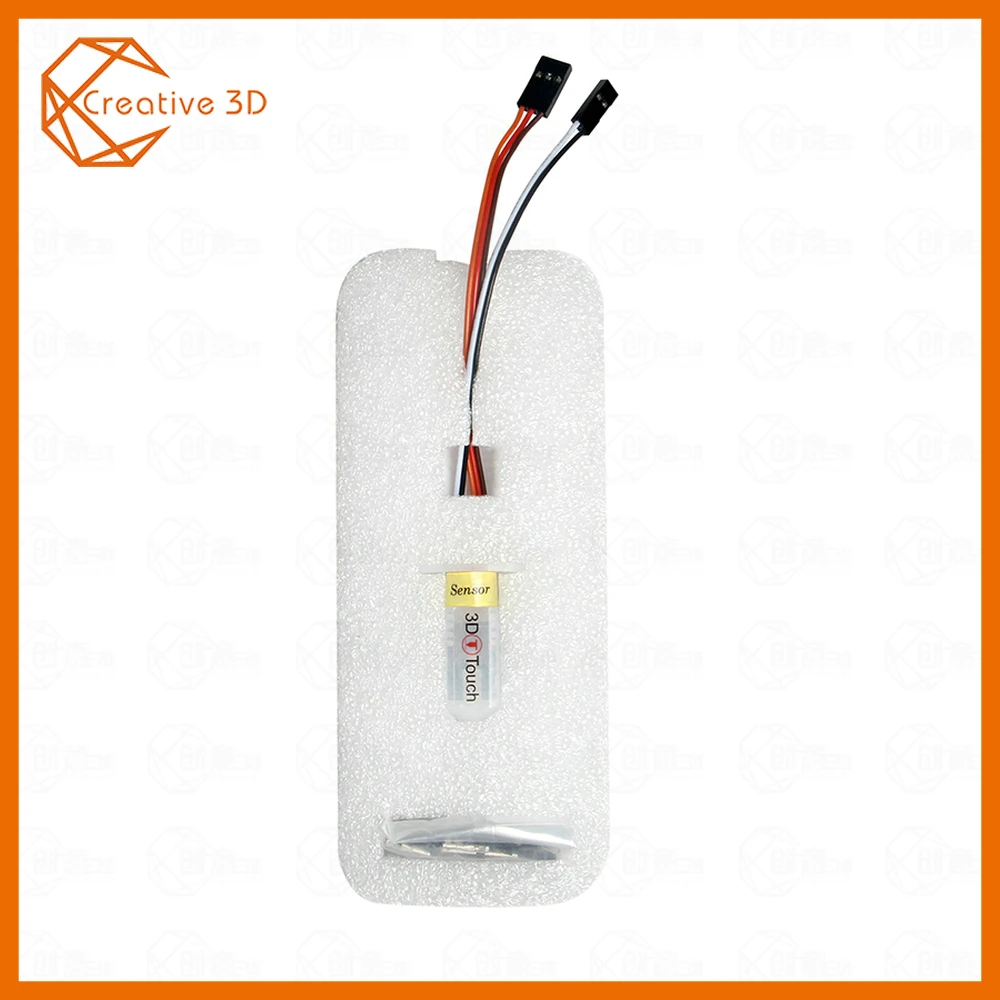

Посылка список

1 X 3dtouch датчик автоматической коррекции

1 х 3Pin прямой контакт

1 х 2Pin прямой контакт

2 X винт и гайка и шайба

2 X жилое здание в виде ракушки 3Pin

2 X жилое здание в виде ракушки 2Pin

3 X жилое здание в виде ракушки 1Pin

14 X Dupont терминал

1 X 10KΩ 1/8 Вт Резистор

Работают состоянии

3dtouch может использоваться в следующих условиях.

Один I/O для управления (PWM или программное обеспечение PWM)

Один I/O для Z min (Z зонд)

Мощность GND и + 5 В

Пожалуйста, обратите внимание на то, что
3D сенсорный датчик автоматической коррекции не plug_and_play; вам нужно будет сделать некоторые модификации вашей прошивки и для некоторых плат управления, вам может потребоваться сделать некоторые пайки к разъему.Более того, этот датчик не совместим с некоторыми платами, такими как Melzi V2.0, V3.0 и некоторые MKS платы.Пожалуйста, обратите внимание на проводное соединение и проверьте, поддерживает ли ваша плата управления 3D touch перед заказом. Мы подготовили булавки для вас.
Подробные инструкции см. В руководстве пользователя по этой ссылке

Если вам нужна помощь, пожалуйста, свяжитесь с нами.

Внимание!

Дополнительный источник питания потребуется в случае, если ваша плата не обеспечивает достаточный ток тока.

Электронные устройства могут быть повреждены или даже уничтожены, если подключены к неправильной полярности. [неправильные клеммы для проводки до 5 В (+) и GND (-)]

Растяжению/настойчиво на push-pin могут привести к повреждению 3dtouch и делает его более менее точный.

Фиксация толкателя с блокировкой краски после повторной сборки или регулировки сердечника.

Не удаляйте и не деформируйте эластичный материал, прикрепленный на булавке.
