Описание

4-20mA/0-20mA 8 способ аналоговые входные изоляции приобретения модуль modbus RTU RS485

Глава первая. Информация о продукте

Один. Обзор продукта

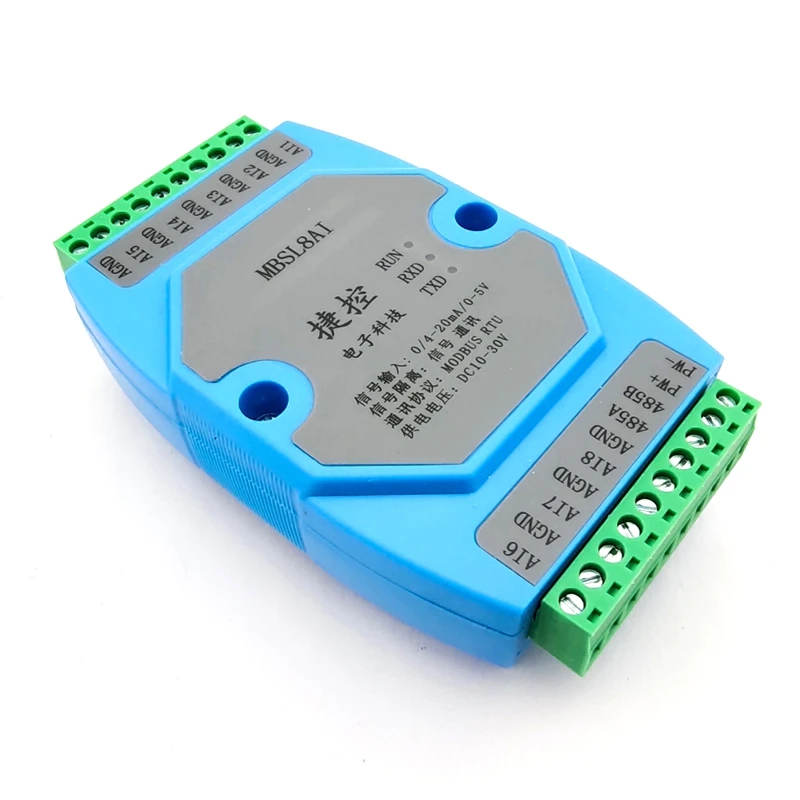

В MBSL8AD модуль представляет собой 8-канальный аналоговый модуль сбора, из которых можно собрать обычно используется 8-канальный 0-20mA, 4-20mA аналоговых сигналов. Собранные аналоговые данные сигнала выводятся через изолированный интерфейс RS485. Модуль принимает стандартную связь Modbus RTU и может непосредственно адаптироваться к различным верхним программным обеспечением конфигурации компьютера, PLC, DCS и так далее. Обнаружение сигнала, источника питания и RS485 связи электрические сигналы изолированы друг от друга, эффективно подавляя все виды последовательного режима и помех общего режима, обеспечивая точность данных, И в то же время, обеспечивая стабильную и надежную работу модуля.

1. 8 несимметричный аналоговые входные (DC 0-20mA/4-20mA), используя независимый 12-разрядный промышленного класса объявление приобретения чип.

2. Использование RS485 MODBUS RTU стандартной связи, с программным обеспечением конфигурации хоста компьютера, PLC, промышленный сенсорный экран и другие сети, с индикатором состояния связи.

3. Обнаружение сигнала, источника питания, RS485 связи электрические сигналы изолированы друг от друга.

4. Использование цепи защиты от молнии, защита от помех, защита от полярности

5. Сигнал Связи RS485 выходной интерфейс использует защиту от перенапряжения по току.

6. Можно широко использовать в промышленном полевом оборудовании, обнаружение сигнала и контроль.

7. Формат связи может быть установлен программным обеспечением, и модуль может быть восстановлен в заводских настройках, нажав и удерживая «кнопку» за модулем в течение 3 секунд.

8, модуль использует двойные аппаратные сторожевые таймеры, чтобы убедиться, что модуль не поврежден и стабильный и надежный работа

Два. Основные технические показатели

Входной сигнал	1Аналоговый входКанал:8Развязка между каналами приобретение 2Тип аналогового входа:0-20mA/4-20mAАналоговый сигнал 3Точность аналоговых входных сигналовТел.: + 0.02mA 4Диапазон рабочей температуры:-20 ~ 70 C 5Разрешение: 12bit 6Внешний источник питания: от 9 В до 30 В/2 Вт 7,ADСхема сбора и защита напряжения изоляции ЦП: 1500 В
Связь выход	1Связь протокол: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжения и перегрузки по току двойная защита. 3Скорость передачи: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 4Контрольный бит: без проверки, проверки четности, нечетная проверка 5Режим настройки: адрес модуля, скорость передачи данных, бит паритета можно установить по. 6Расстояние связи: 9600bps 1200 метров
Размер модуля и метод установки	1.Установка: стандартная установка направляющей DIN или винтовая установка. 2,Размер формы: 125x73x35 мм
Рабочая среда	Температура:-10~+ 55 CВлажность: 35~85%(Без конденсации)
Рабочее Электропитание	1Напряжение питания: от 10 в до 30 в широкий диапазон источника питания, Защита полярности с блоком питания 2 Потребляемая мощность: менее 3 Вт

Три. Интерфейс высокой четкости

PW +	Внешний вход питания положительный конец
PW-	Внешний вход питания отрицательный конец
AI1	1 способ аналогового входа положительный конец
AGND	Сигнал на первый аналоговый вход отрицательный конец
AI2	Второй способ аналогового ввода положительного конца
AGND	Сигнал на второй способ аналогового входа отрицательного конца
AI3	Сторонний Аналоговый Входной положительный конец
AGND	Сигнал на сторонний аналоговый вход отрицательный конец
AI4	Четвёртый аналоговый вход положительный конец
AGND	Сигнал на четвёртый аналоговый вход отрицательный конец
AI5	Пятым способом аналоговый вход положительный конец
AGND	Сигнал на пятую сторону аналогового входа отрицательного конца
AI6	Sixth way аналоговый вход положительный конец
AGND	Сигнал на шестую сторону аналогового входа отрицательного конца
AI7	Seventh way аналоговый вход положительный конец
AGND	Сигнал на seventh way аналоговый вход отрицательный конец
AI8	8-канальный Аналоговый Входной положительный конец
AGND	Сигнал на восьмую сторону аналогового входа отрицательного конца
485A	RS485Сигнал A +
485B	RS485Сигнал в-режиме

FourFour. Аналоговый вход схема

4-20mA/0-20mA 8 способ аналоговые входные изоляции приобретения модуль modbus RTU RS485

Пять. Связь инструкции

1.Описание параметров связи (Заводское значение): 9600, N, 8,1

9600	Скорость передачи данных
N (Без проверки)	Проверка бит
8	Данные бит
1	Останавливает положение

4-20mA/0-20mA 8 способ аналоговые входные изоляции приобретения модуль modbus RTU RS485

Глава вторая. Регистраторы Modbus и протоколы связи

Один. Код функции MODBUS и диапазон адресов поддерживаются модулем

Вход регистр	30001-30008	0x04 H	Чтение одного или нескольких регистраторов ввода
Держите регистр	40001-40016	0x03 H	Чтение одного или нескольких регистраторов удержания
		0x06 H	Напишите данные, чтобы сохранить журнал
		0x10 H	Напишите одну или несколько данных в Регистратор

Две. Зарегистрировать определение Описание

1.Входной Регистратор (код функции:0x04 H)

4-20mA/0-20mA 8 способ аналоговые входные изоляции приобретения модуль modbus RTU RS485

2. Регистраторы (функциональные коды: 0x03 H, 0x06 H, 0x10 H)

4-20mA/0-20mA 8 способ аналоговые входные изоляции приобретения модуль modbus RTU RS485

Три. Преобразование значений выборки каналов в фактические данные

1. 0-20 мА Вход: фактическое значение = значение приобретения (десятичное) * 20 мА/4096

2. 4-20мА Вход: фактическое значение = 4 + значение приобретения (десятичное) * (текущий верхний предел-Текущий нижний предел)/4096.

3. Конфигурация продукта

Один. Связь настройки

1. Параметры заводской связи по умолчанию

4-20mA/0-20mA 8 способ аналоговые входные изоляции приобретения модуль modbus RTU RS485

2. Сброс параметров связи

(1). Для того, чтобы избежать того, что пользователь не забудет заданные параметры связи, он не может связаться с модулем. Специально разработан для восстановления функции инициализации.

(2). Используйте зубочистку, чтобы удерживать кнопку «Кнопка» за модулем более 3 секунд, пока модуль «Запуск» красный индикатор не мигает и не отпустит кнопку. После того, как индикатор запуска мигает 3 раза, индикатор будет и далее включаться (состояние работы) и восстанавливаться. Заводские настройки. Затем мощность модуля выключена, и параметры связи сброшены на их значения по умолчанию.

Два, индикатор связи

1. После включения модуля красный рабочий индикатор "запуск" модуля всегда включен. Когда нажимается кнопка сброса или задаются параметры связи, она мигает три раза с 1 секундным интервалом.

2. В модуле связи индикатор связи мигает в соответствии с полученными данными «RXD», и ЦП регулярно передает данные «TXD» мигает. Когда связь Аномальная, мигающий статус будет аномально мигать, чтобы определить причину сбоя связи.

Три, верхняя Инструкция по отладке компьютера

Этот модуль предоставляет стандартное программное обеспечение для отладки modbus для настройки функции и параметров модуля. Выполните следующие действия:

1. Используйте конвертер RS485 для подключения компьютера и модуля

2. Подключите внешний источник питания 24 в к модулю и включите его. Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные клеммы блока питания перед подачей питания.

3. Откройте отобранный файл программного обеспечения, установите правильные параметры связи, откройте порт связи, введите функцию отладки или интерфейс настройки параметров

4. Выберите соответствующие настройки, варианты приобретения и управления

Примечание: при проводке клемм модуля рекомендуется сначала удалить клеммы, а затем снова подключить. И в соответствии с схемой проводки и символом проводки на модуле, чтобы проверить, определите правильную мощность.
