Описание
Type1: 0-20mA
Type2: 4-20mA
Type3: 0-5 V
Type4: 0-10 V
Тип 5: ± 5В
Type6: ± 10 V
Одна. Резюме

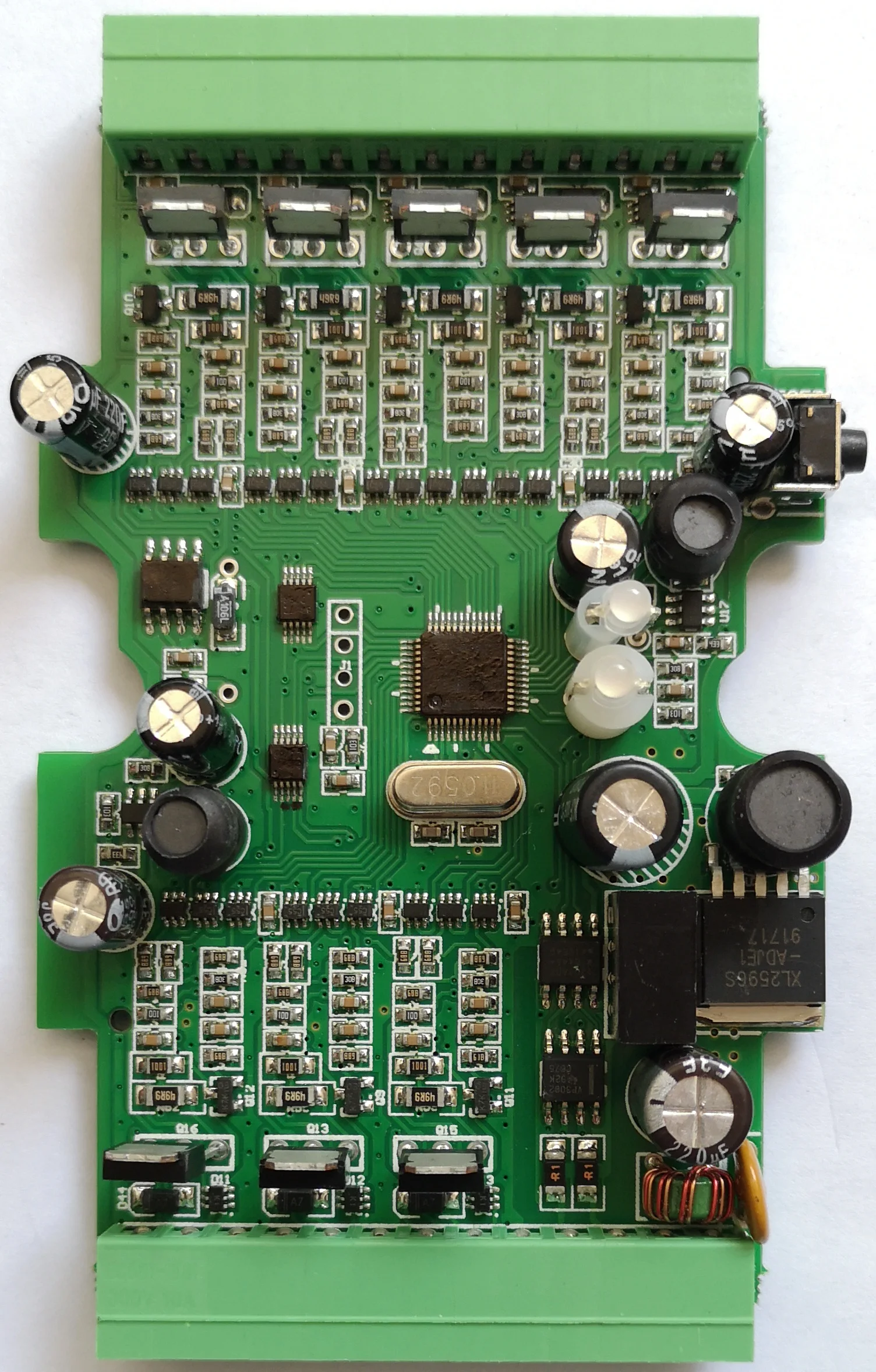

MB8AO + 8Модуль аналогового вывода, может export8road0-20mA, 4-20mA, 0-5V, 0-10V, ±5V, ±10VSix аналоговые сигналы, каждый канал выходного сигнала может быть настроен отдельно, он очень подходит для промышленного поля, где Характеристики сигнала являются сложными. по интерфейсам isolinrs485может быть управляемый аналоговый выход d8road; модуль adoptionModbus-rtuкоммуникация, прямая адаптация plc, DCSAnd все виды программного обеспечения конфигурации в Китае и т. Д.
Выход сигнала и мощность supplyrs485связь электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля.
Две. Характеристика
StandardizedModbus-RTUAgreement 。 Тип выходного сигнала каждого канала может быть установлен по конфигурации согласно их собственным потребностям.。 Конструкция без перемычек используется для типа выходного сигнала, может быть настроена с помощью программного обеспечения тестирования, не нужно открывать корпус для установки перемычек, очень удобный для пользователя。 Уникальный OfAOAnalog режим вывода| Модульная Функция режим | Функциональные характеристики |
| Режим заданного значения включения питания | Аналог output【aoначальная стоимость мощности onset набор для загрузки значения, загрузка по default0значение. в основном используется в некоторых случаях, когда требуется питание, требуется предустановленное значение., например, при электрификации клапана требуется определённое отверстие. |
| Мощность-погрузки Мощность минимального значения режим | Источник питания модуля непрерывного мониторинга, при обнаружении отключения питания модуля, запись сохранения выходного значения CurrentAOChannel. когда модуль включен снова, аналоговый выход AOLoad значение перед последним отключением питания. в основном используется для резкого отключения питания на месте, автоматически поддерживает и восстанавливает использование на месте после входящих вызовов. |
Три. Технический индекс
| Проект | Параметр |
AO Выходной сигнал | 1. Выходной канал: 8 8-канальный, с гальванической развязкой аналоговые Выход 2. Тип выходного сигнала: 0-20 мА, 4-20 мА, 0-5 В, 0-10 В, ± 0-10 пяти аналоговых сигналов 3. Частота дискретизации: обновление 8passageway5mS один раз 4. Разрешение DACOutput: 12 бит 5. Точность: напряжение 0.2% электрический ток 0.3% 6. 20mAТок выходная нагрузка сопротивление: 500ом (максимальное значение) 7.Выходная нагрузка напряжения: 10В @ 5ма (максимальное значение) |
RS485 Связь выход | 1. Связь протокол: MODBUS-RTU 2. Тип интерфейса: quartantiners485коммуникация, перенапряжение и перегрузка тока двойная защита для выходного интерфейса 3. Скорость передачи данных: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps 4. Бит паритета: Нет проверки, проверка паритета, нечетная проверка паритета 5. Режим настройки: адрес модуля, скорость AUD, контрольные биты могут быть установлены программным обеспечением 6.Защита напряжения изоляции: 1000 в |
| Размер модуля | A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм B.Размер направляющая коробка с клеммой: 124 мм * 72 мм * 45 мм |
| Установка режим | Стандарт dindin-рейка (35 мм направляющая или высокая и низкая направляющая рейка) |
| Рабочая среда | Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без конденсации) |
| Рабочее Электропитание | 1. Напряжение питания: 18V ~ 30 VWide диапазон напряжений питания 。 2.Защита полярности и защита от перегрузки по току с источником питания. 3. Энергопотребление: меньше than5W |
Четыре. Внешний вид продукта, определение терминалов и индикация состояния
Определение клеммы| POS терминал | Название | Объяснить | POS терминал | Название | Объяснить |
| 1 | AO5I | Passageway5Current Выход | 14 | AO0I | Passageway0Current Выход |
| 2 | AO5V | Passageway5Voltage Выход | 15 | AO0V | Passageway0Voltage Выход |
| 3 | AOGND | Аналоговый выход соприкосновения | 16 | AOGND | Аналоговый выход соприкосновения |
| 4 | AO6I | Passageway6Current Выход | 17 | AO1I | Passageway1Current Выход |
| 5 | AO6V | Passageway6Voltage Выход | 18 | AO1V | Passageway1Voltage Выход |
| 6 | AOGND | Аналоговый выход соприкосновения | 19 | AO2I | Passageway2Current Выход |
| 7 | AO5I | Passageway7Current Выход | 20 | AO2V | Passageway2Voltage Выход |
| 8 | AO5V | Passageway7Voltage Выход | 21 | AOGND | Аналоговый выход соприкосновения |
| 9 | AOGND | Аналоговый выход соприкосновения | 22 | AO3I | Passageway3Current Выход |
| 10 | DATA + | RS485 Acommunication + | 23 | AO3V | Passageway3Voltage Выход |
| 11 | Данных | RS485 Bcommunication- | 24 | AO4I | Passageway4Current Выход |
| 12 | + Vs | Мощность вход + | 25 | AO4V | Passageway4Voltage Выход |
| 13 | GND | Мощность ввода- | 26 | AOGND | Аналоговый выход соприкосновения |
4. Индикатор модуля и описание функции переключения
1) иллюстрация индикатора модуля
A. POW/комплект;Рабочий статус модуля относится к шоу
B.Зеленый свет: модули находятся в эксплуатации.
C.Красный свет: модули с параметрами конфигурации были написаны, модули автоматическое переключение 。
2)TXD/RXD:Связь индикация состояния
A.Зеленый свет светит: связь получает данные
B. Красный свет светит: модуль отправляет данные
C.Зеленый свет всегда включен.: данные + и данные-загрузка связи rs485. подключение перевернуто или отключено.
5.Модуль правый переключатель сброса
1)Когда параметры связи (адрес модуля, скорость AUD, бит паритета) не знаете или НЕ настройте параметры связи, не можете общаться с модулями, решение состоит в сбросе параметров связи. мы удерживаем переключатель сброса с зажимом и не отпускаем его. 5 модуль в секундах [POW/SET] красный палец яркие огни, открытый переключатель сброса, в это время параметры связи автоматическое переключение.
2)Параметры связи после сброса: Адрес: 1. Скорость передачи данных: 9600bps, бит паритета: ничего.
