4-20ma аналоговый вход и выход RS485 MODBUS модуль сбора

Описание

Глава I информация о продукте

1. Описание продукта

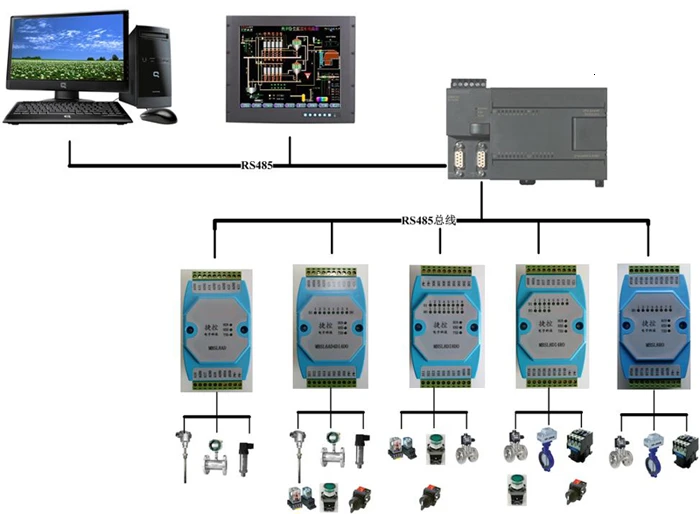

MBSL4A4TheМодуль представляет собой 4-х канальный аналоговый Количество коллекция вход и 4-х канальный аналоговый Количество выходной модуль, который может собрать обычно используется 4-канальный 0~20ma、 4~20ma、 05 VАналогового сигнала; выходящее напряжение 4-канальный 4~20maАналогового сигнала. Данные выводятся через изолированный интерфейс rs485. Модуль использует стандартный протокол передачи данных modbus RTU, который может напрямую приспособиться к различным верхний компьютер конфигурации программного обеспечения, PLC, DCS и т. д. электрические сигналы, такие как передача сигнала, блоки питания, rs485 связи отделены друг от друга, который может эффективно подавляет все виды режима и общего режима помех, Обеспечивает степень передачи данных и стабильность и надежность модуля.

14 Аналоговые вход/выход каналов (тип переменного тока 0-20ma/4-20ma), независимый 12 бит промышленной AD/чипы используются для того, чтобы удовлетворить потребности промышленные измерения и контроль.

2Rs485 modbus RTU стандартная коммуникационная принимается, которые могут быть объединены с верхней части компьютера конфигурации программного обеспечения, PLC, промышленный сенсорный экран, и т. д.Индикатор состояния связи

3 、Передача сигнала, блок питания и rs485 коммуникационные электрические сигналы изолированы друг от друга.

4 、В связи цепи принимает дизайн для защиты от молнии и анти-помех.Мощность защита от обратной полярности

5 、Rs485Выходной интерфейс связи сигнала принимает держатель для телефонов с двойной защитой от перенапряжения и перегрузки по току.

6 、Его можно широко использовать при получении сигналов и управлении промышленным полевым оборудованием.

7. Модуль принимает программного и аппаратного обеспечения двойной сторожевой таймер, чтобы гарантировать, что модуль не аварии и работает стабильно и надежно.

8 、Формат связи может быть установлен программным обеспечением, и модуль может быть восстановлен до заводских настроек, долгим нажатием «клавиши» на задней панели модуля в течение 3 секунд.

II. Основные технические показатели

III. Определение интерфейса

Четыре,Аналоговый вход/выход схема

В. Сообщение Описание

1Описание параметров связи (Заводское значение): 9600, N, 8,1

Вторая главаModbusЗарегистрироваться и Связь Описание протокола

A.Modbus код функции и адрес диапазон модуля

II. Определение Описание

1.Входной регистр (код функции:0x04 H)

2.Регистр удерживания (код функции:0x03 H、0x06 H、0x10 H)

III. Метод расчета для преобразования значения выборки каналов в фактические данные

3,1.AIАналоговый Входной канал для отбора проб и соотношение цена/качество (код функции: 04 H Вход Регистрация) преобразования выбирайте размер исходя из фактического данные метод расчета

1. 0-20 мА Вход: фактическое значение = значение приобретения (десятичная форма) *20 мА/4096

2,4-20ma ток на входе: фактическое значение =Стоимость приобретения (десятичная)-819* 20-4/(4096-819) + 4

Расчет, например:

Если Канал 0-это набор as4-20ma вход переменного тока, данных читать сообщения 0x07d0h, преобразования, десятичная система является 2000, А расчет формула: (1181*16)/3277) + 4 = 9.76ma

3,2.ВАналоговый выход TheC управления значение (код функции: 0x03 h, 0x06 h, 0x10 h регистр удерживания) преобразуется в фактических данных метод расчета

1.4-20MAВыход TheC Выход управления значение = х (фактический ток Выход значение, десятичная система форма) * 4096/20

Пример расчета:

Если КаналНабор для того, чтобы4-20MAВыход, Выход требуется15thВ настоящее время, расчет формула:15*4096/20 =

3072Фактического контроляTheCОбъем выпускаемой продукции является3072。

Примечание: размер «Покупная цена "-это оригинальный цифровым значением и фактической стоимости" находится в пересчете на фактическое значение тока. Практического применения

Там20 мАОн также может быть изменен в соответствии с верхний предел стоимости инженерно-количество.

Глава 3 Конфигурация продукта

A.Связь настройки

1.По умолчанию исходящие Связь параметры

2.Сбросить параметры связи

1Для предотвращения того, чтобы пользователь не забывал установить параметры связи, он не может связаться с модулем. Восстановления функции инициализации специально разработан.

2. Нажмите и удерживайте в течение нескольких секунд "ключ" на задней части модуля с зубочистки для более чем 3 секунд, до тех пор, пока красный индикатор светильник модуля run "вспышек, отпустите кнопку нажатой клавиши, и запустить светильник мигает 3 раза, а затем до возвращения к нормальным скоростям светильник (в рабочем состоянии) Который будет восстановление заводских настроек. Затем Параметры связи были сброшены до значения по умолчанию после отключения питания модуля и включения питания снова.

II. Описание индикатор связи

1、После включения модуля всегда включается красный индикатор-светильник «run» модуля. Когда клавиша сброса нажата, она будет мигать три раза с интервалом в 1 секунду.

2В модуль связи, в сообщении индикатор мигает в соответствии с полученными данными "RXD", и передает данные "TXD" вспышки после Процессор. В тех случаях, когда связь является ненормальным, на экране одни мигающие статус начнет мигать неправильно, таким образом, чтобы установить причины Сбой связи.

III. Верхний компьютер инструкции отладки

Этот модуль предоставляет стандартное программное обеспечение для отладки MODBUS для реализации функции отладки и настройки параметров модуля.Пожалуйста, следуйте инструкциям, приведенным ниже:

lИспользуя rs485 преобразователь для подключения к компьютеру и модуль

lПодключите внешний источник питания 24 в к модулю и включите питание.Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные концы блока питания перед включением питания

lОткройте файл отредактированы отладки программного обеспечения, установите правильные параметры связи, откройте коммуникационный порт, и введите функцию отладки или интерфейс настройки параметров.

lВыберите соответствующие настройки, параметры приобретения и управления

Обратите внимание: при разводке модуль терминал, рекомендуется снять Клеммник и подключите его, а затем подключите его к компьютеру. Проверьте по электрической схеме и проводки символы на модуле, и включите питание после того, как убедимся что то, что нет ошибок.
