Описание

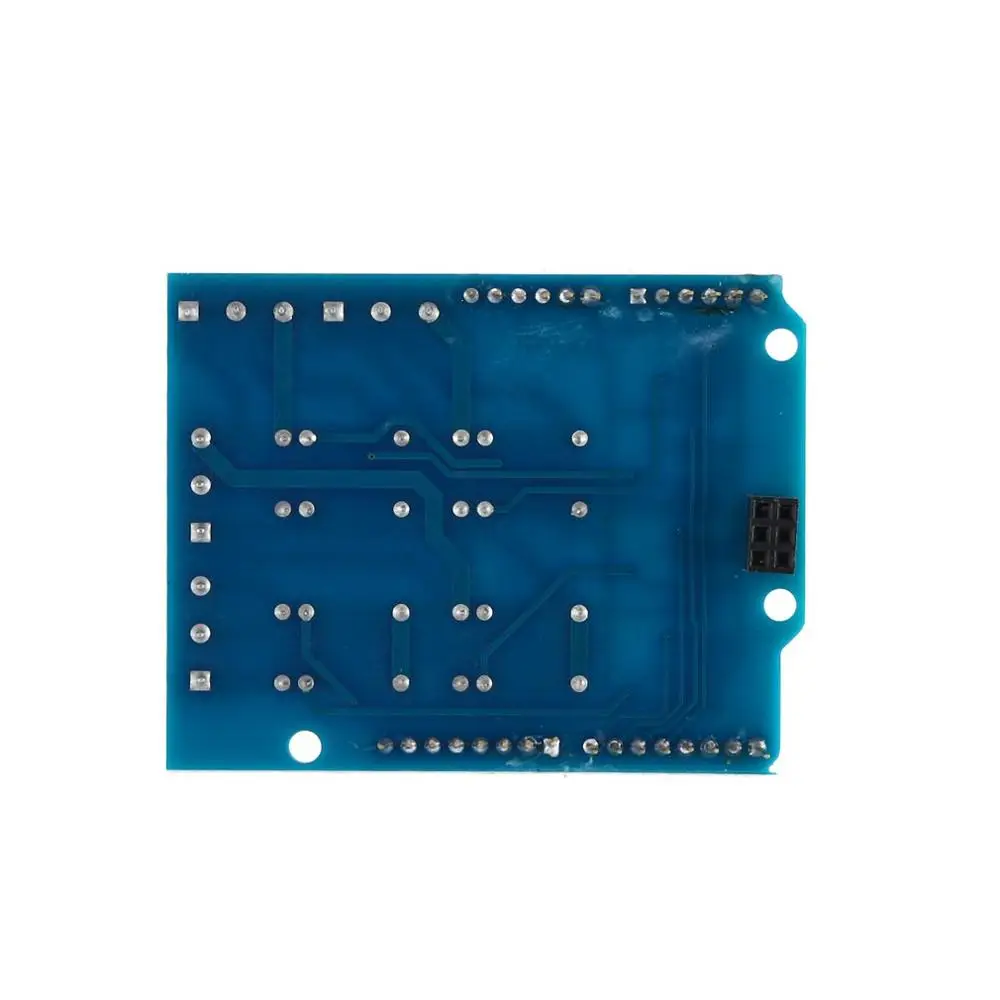

4 канала 5 в щит интерфейсы релейный модуль Плата управления реле для расширения платы для Arduino Uno R3 Mega 2560
Особенности:
1. Стандарт для экранированных интерфейсов и формы.
2. Можно продолжать укладывать другие платы расширения.
3,3 м3 позиционирование винтов отверстия для легкой установки.
4. Высокий привод (5 В или 3,3 В) Нормально открытый контакт закрытия.
5. Встроенный индикатор реле (красный).
Описание:
1. релейный Щит (ie 5 V Quad релейный модуль)-это небольшой ток управления сигналом питания, обычно используемый электронный модуль, включение мощных одночиповых устройств управления широко используется в системе SCM, чтобы сделать проект умного дома.
2. Может быть непосредственно подключен к совместимым использованию различных типов материнских плат, устраняя проблемы с патч-кабелем.
Параметры:
Цвет: синий
Интерфейс питания: 5 В DC интерфейс питания
Индикатор: четыре светильник s красного цвета в тех случаях, когда реле управляется высокое соответствующий индикатор будет светильник или похода по магазинам.
Релейные Клеммы: терминал высокой мощности, высокий ток высокого напряжения может быть подключен к устройству. 1-я нога (т. Е. NOx)-это нормально открытый контакт, NCx контакт обычно закрыт, COMx является обычным, т. Е. Когда реле не управляется, NOx и COMx открываются между двумя контактами, NCx и COMx соединения; когда реле (x) контрольный сигнал pin-это реле высокого привода, Соединение NOx и COMx открывается между NCx и COMx.
Специальное примечание: при использовании платы для UNO, подключенной к ней, поскольку интерфейс USB UNO чрезвычайно высок, следует избегать зеленых клемм, коротких его оболочки.
Размер доски: 55x70 мм
Вес: 42 г
Посылка информации:
Размер посылка: 70x60x30 мм
Вес посылка: 42g/1,47 oz
Цветная коробка посылка
Посылка включает в себя:
Модуль релейного щита-1 шт.
Характеристики
- Brand Name
- LESHP
- DIY Supplies
- Electrical
- Model Number
- 4 Channel 5V
- Dimensions
- 55 x 70mm
