4-канальный 4-20ma аналоговый Вход RS485 приобретение модуль STM32F103C8T6 макетная плата

Эта плата представляет собой совет по разработке данных, предоставляет схему и тестовый Стандартный исходный код, подходит для исследования и сотрудников по приобретению данных для использования, не брать обратно напрямую использует готового коллектора, прежде чем приобретать, необходимо четко понять!

Обеспечивает схему и тестовые процедуры

У платы есть интерфейс загрузки программы

Обеспечивает протокол рабочей станции MODBUS

Удобно для пользователей для вторичного развития своих собственных приложений

4-полосная 4-20ma аналоговый вход переменного тока, 12 бит AD приобретения (0 ~ 5 V или 0 ~ 10В входной сигнал может быть настроена по запросу клиента)

RS485 CAN Интерфейс принимается для связи, которая может быть соединена с программным обеспечением конфигурации, PLC, промышленным сенсорным экраном и т. Д.

Плата сбора принимает STM32F103C8T6 основной чип управления с мощными функциями

Плата содержит 24C02 EEPROM память для удобного хранения данных пользователя

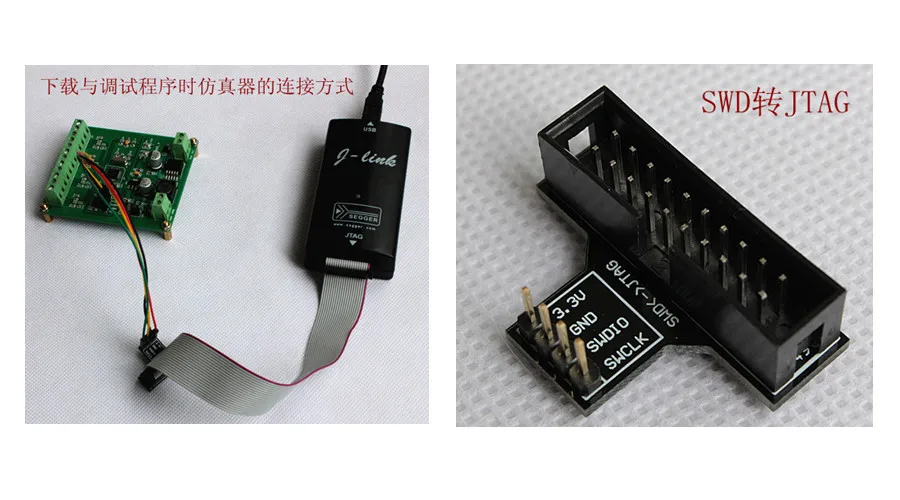

Резервный SWD интерфейс загрузки для облегчения разработки пользователя программы отладки

Широкий ассортимент постоянного напряжения питания от 9 V-24 V

Вход питания с защитой от обратного хода

Схема связи принимает специальный автобус ESD защиты чип дизайн, лучше анти-помех производительность

Данные включают: схема в формате PDF, тестовые процедуры

Среда для сбора: KeiL MDK4.54

Тестовый режим содержит:

485 связи Обычные:

* 4-канальный 4-20ma аналоговый сбора данных доска отправляет приобретением данных к компьютеру через RS485 автобус

* MODBUS ведомой станции протокол обычные-4 канала 4-20ma аналоговый сбора данных доска (с помощью FreeMODBUS стека)

* Плата сбора считывает и записывает 24C02 на плате и отправляет тестовые данные на ПК через автобус RS485

* Master/slave доступ к 2 аналоговым платам сбора данных на шины RS485

Можете общаться обычные:

* ПК принимает режим master-slave для сбора двух плат на автобус через CAN bus

* Две платы за покупку, висящие на автобусе, периодически отправляют информацию о приобретении ПК через CAN bus
