4-полосная RS232/485/серийный модуль пускового реле доска с протоколом MODBUS RTU ptz-камеры/компьютерного управления переключатель

Описание

Этот продукт 232andrs485общего назначения, 2Все виды интерфейсов связи могут быть использованы. обратите внимание, что отправляются только Монтажные платы. нет источника питания, нет последовательной линии; наше соответствующее программное обеспечение последовательного порта через электронную почту, для того, чтобы покупатель;

\
\

Функция Описание

\
\
\
\

RS232/RS485 модуль реле управления, может passrs232последовательный порт orrs485интерфейс управления s переключатель модуля путем отправки данных команды. одна команда может использоваться для управления открыванием одного или нескольких трасс. close, Take inverse, синхронизация, Выключение времени, состояние запроса и другие функции.

\
\

Характеристики продукта

\
\

1. Интерфейс связи:Интерфейс UseRS485Interface andRS232Interfaces используется напрямую без переключения.

\
\

2. Напряжение питания 7-30VWide Диапазон входного напряжения, 12Vand24Vcurrency, два режима питания: терминал и разъем питания.

\
\

3. Скорость передачи данных (1200,2400, 4800,9600, 19200,38400, 57600) контрольный бит (нечетная проверка паритета, проверка паритета, без проверки) установлен, соответствие использования оборудования для удовлетворения различных ставок.

\
\

4.Протокол связи: в то же время совместим с пользовательскими протоколы компании andMODBUS rtuagrement, без настроек, без переключения.

\
\

5.Выходное состояние: по умолчанию режим включения питания может быть установлен, включение питания, Shang Dian Guan, включение памяти.

\
\

6.Выходной интерфейс: с использованием трех терминалов, общественных, чан КАИ, обычно закрытые, это более удобно и гибко в использовании.

\
\

7. Внутренняя функция: реле внутреннего управления имеет множество функций, протокол связи с открытым исходным кодом, обеспечивает простой тестовый код программного обеспечения, удобное Вторичное развитие.

\
\

8. Все переключатели с индикацией состояния, состояние переключателя является четким с первого взгляда, индикатор питания.

\
\

9. Плата taken.5personaltvsprotection chip, эффективная защита от электростатического поломки, защита от перенапряжения и стабильность связи, за исключением стоимости, только для стабильности.

\
\

\
\

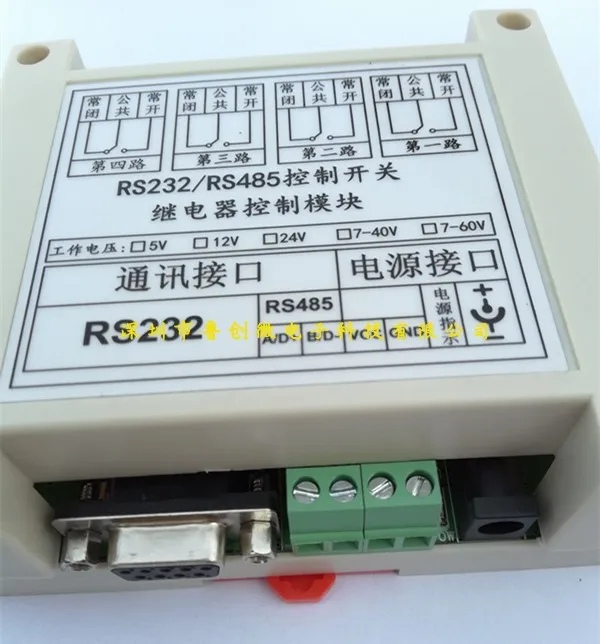

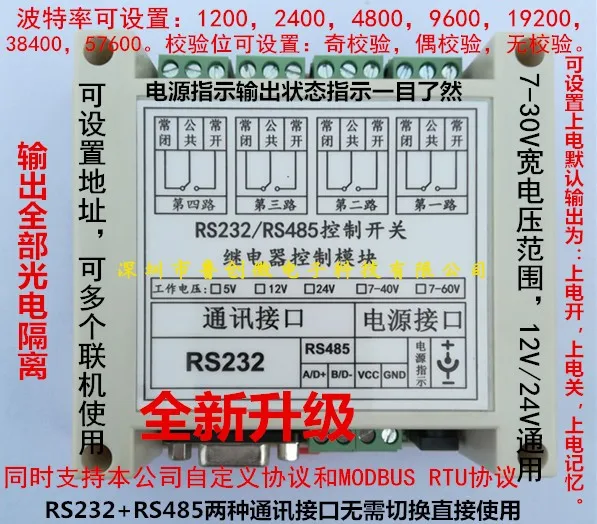

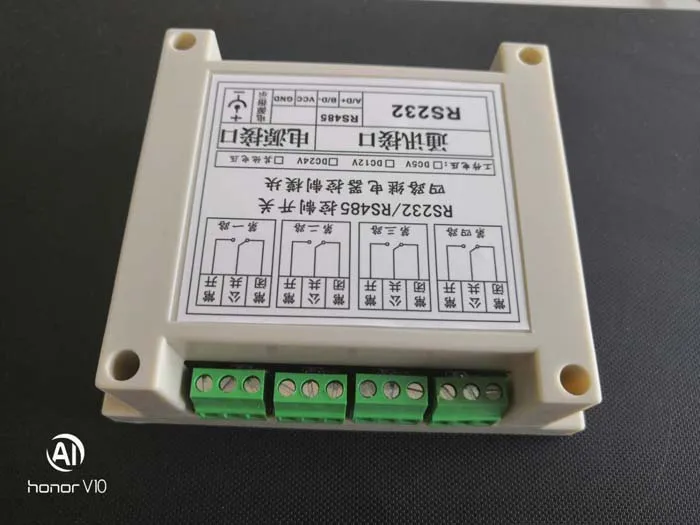

Последняя физических фотографий:

\
\

\
\
\
\

\
\

\
\
\
\

\
\
\
\

\
\
\
\

\
\
\
\

\
\
\
\

\
\
\
\

\
\
\
\

Время работы

\
\
\
\

RS232/RS485 модуль реле управления, компьютер может быть использован через последовательный порт (наличие без последовательного порта USB Последовательный порт) Подключите Контролер для управления оборудованием, интерфейс принимает выход переключателя, всегда есть Открытые и закрытые точки. синхронизации Управление может быть Установите программное обеспечение контроля времени, несколько точек можно установить отдельно, несколько точек, это день или неделю? вы также можете установить дату и время. будильник, аналогичный смартфону,Программное обеспечение бесплатно устанавливает имя каждого пути., информация о времени, Отремонтированная пользователями, может быть обработана в виде файлов., дружественная для пользователя.Будьте внимательны: Своевременное использование этого продукта, информация о времени хранения в компьютере. Компьютер отправляет соответствующую команду переключателя Во время синхронизации., переключатель управления, поэтому важно постоянно поддерживать связь с компьютером. это онлайн-версия.

\
\

\
\
\
\
\
\

Чрезвычайно мощный протокол передачи данных

\
\

1. Откройте способ.

\
\

2. Закрыть дорогу.

\
\

3. Состояние запроса.

\
\

4. Управление командой, Инструкция контролирует все реле Вкл и ВЫКЛ.

\
\

5. Групповое открытие, контроль отключения нескольких реле.

\
\

6. Групповое всасывание и контроль всасывания некоторых реле.

\
\

7. Групповая инверсия, контролирующая некоторые реле для получения обратного состояния.

\
\

8. Флип реле.

\
\

9. Управление реле всасывания и как долго оно автоматически отключится, продолжительность времени определяется команду вам посылали. 。 время frame1ms ~ 65535 s (1 миллисекунды to18Hour) 。

\
\

10. Контролируйте, как долго реле отключено и автоматически отсасывается, длина времени определяется командой отправлено... frame1ms ~ 65535 s (1 миллисекундный до 18 часов)

\
\

11. Все вышеуказанные команды могут отвечать на данные и команды, не отвечающие на данные.

\
\

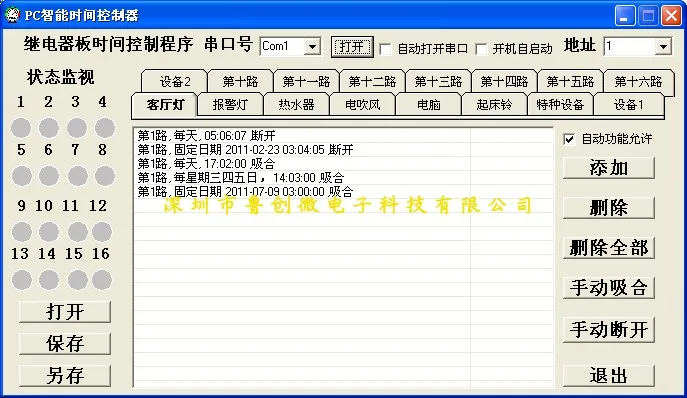

«Пользовательский протокол» Используйте программное обеспечение

\
\
\
\

\
\
\
\
\
\

Программное обеспечение "MODBUStype"

\
\

\
\
\
\

Характеристики продукта

\
\

1. Интерфейс связи:Users232andrs485два вида интерфейсов используются для удовлетворения всех видов интерфейсов связи.

\
\

2.Интерфейс питания: принимает универсальный интерфейс питания и Соединительный терминал общего назначения 5 мм, отвечает различным требованиям к интерфейсу.

\
\

3.Выходной интерфейс: с использованием трех терминалов, общественных, чан КАИ, обычно закрытые, это более удобно и гибко в использовании.

\
\

4. Внутренняя функция: реле внутреннего управления имеет множество функций, протокол связи с открытым исходным кодом, обеспечивает простой тестовый код программного обеспечения, удобное Вторичное развитие.

\
\

5. Все переключатели с индикацией состояния, состояние переключателя является четким с первого взгляда (программное обеспечение отображает состояние переключателя), индикатор питания.

\
\

6. Плата taken.5personaltvsprotection chip, эффективная защита электростатического поломки, защита стабильности связи, за исключением стоимости, только для стабильности.

\
\

7. Стандартная конфигурация промышленного корпуса управления, монтажный паз для задней стандартной направляющей.

\
\

8. Контроллер может быть использован на нескольких линиях., есть два способа установить адрес с помощью программного обеспечения и аппаратного обеспечения.

\
\
\
\
\
\
\
\

Параметр модуля

\
\
\
\
\
\

Размер модуля:90*115 мм

\
\

Напряжение питания:7-30 в

\
\

Мощность Потребляемый ток:500 мА

\
\

Контрольный ток: AC220V10A, DC30V10A

\
\

Выходная индикация: выход четырех реле имеет четыре выходных индикатора, см. Текущее состояние реле в любое время

\
\
\
\
\
\

Отгрузочная ведомость:

\
\

1. Модуль переключателя управления.Обратите внимание, что блок питания и последовательная линия не включены.

\
\

2. Соответствующая информация. (включая программное обеспечение управления, код VBsource, протокол связи) Отправка данных почтовый ящик, покупка друзей оставить их почтовые ящики.

\
\

\
\
'
