Купить 433 МГц ASK Супер гетеродин EV1527 PT2272 декодер приемники RF беспроводные модули

Описание

Совместимый пульт дистанционного управления:Https://stores.ebay.com/RF-Wireless-Electronics-Technology/433MHz-1-4-channel-/_i.html?_fsub=8599973015&_sc=1&_sid=1103009655&_sop=10&_trksid=p4634.c0.m322.

Модули No: TB418 433 МГц

Демонстрация:

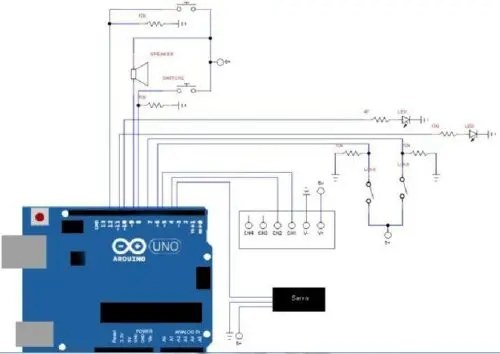

Подключитесь к arduino:

Модель No.	TB418
Рабочее напряжение	5.0VDC ±0. 5 V
Рабочая priceple	Супер гетеродин приемник с декодером, тип обучения. Декодирование PT2262, PT2260, PT2240, EV1527 и другие Обучающие codeto чип или совместимые чипы, можно узнать и хранить 20 шт различных кодированных дистанционного управления. Разумно отличить ударопрочность между фиксированным кодом и обучающим кодом, таким как PT2262 и EV1527.
Статическое электричество	≤7 мА (5 В постоянного тока)
Рабочая частота	433 МГц
Режим модуляции	ASK/OOK
Чувствительность приема	Более 110 дБм (50 Ом)
Скорость	<5 K bps (при 315 МГц,-95 дБм)
Работая temp.	-10 °C ~ + 60 °C
Максимальная скорость	1 кГц
Antenns длина	20 см (315 МГц), 18 см (433,92 МГц)
Измерение	30*13 мм
Выход сигнала	Ttl уровнеМгновенный, защелка,Тумблер, Пользователь может установить его путем сварки, защелка defult.
Ширина ремешка:	2 МГц (315 МГц, чувствительность вниз 3dBm тест)

Выход

A. Мгновенный---- Все отключения (defult) ;

B. Тумблер ---- подключение T;

C. Защелка замка---- Подключите L;

1: Это простой беспроводной модуль дистанционного управления, никаких дополнительных инструкций.

2: выход VT высокий (уровень 5 в ttl) при получении сигнала;
3: D1 D2 D3 D4 четыре контакта данных, соответствующие четырем кнопкам на пульте дистанционного управления, например: когда кнопка на пульте управления нажимается, D1 высокий выход и т. Д.
4: VT и D1-4 контакты 5 V ttl pin 10MA Максимальный выходной ток энергии может управлять портом MCU или светодиодный свет.

Блокировка (защелка):4-way реле друг друга для переключения, когда реле AРаботает и заблокирован, Реле B C D, соответствующее выключению; когда B работает и блокируется, соответствующее реле A C D swith off; только 1 реле включено среди 4 реле A B C D;

Без блокировки Тип (мгновенный):Нажмите A и удерживайте его, затем A включен. Как реле B C D;

Самоблокирующийся тип (тумблер):4 канала открываются и закрываются самостоятельно, 4 канала могут работать вместе, они не влияют друг на друга. Нажмите кнопку, реле работы и заблокировано, нажмите снова, затемОтключен; такой же, как B C D.

Инструкция по эксплуатации:

1: Learing ID: Нажмите кнопку обучения, светодиодный индикатор включается и начинает обучение; После обучения светодиодный индикатор будет мигать некоторое время. Затем светодиодный индикатор будет продолжать работать, чтобы узнать следующий пульт дистанционного управления. Если Pers выученный пульт дистанционного управления, авто-выход обучения в течение 10 секунд;

2: удалить ID: удерживайте нажатие кнопки обучения в течение 5 секунд, светодиодный будет включен и введите удаление. Светодиодный выход означает удаление отделки;

3: антенна с мягким проводом или другими жесткими металлами (например, штыревая антенна), попробуйте выпрямить. Не подходите к металлическим объектам;

4: напряжение питания требует стабильного и низкого коэффициента пульсации, многоуровневой фильтрации (например, добавления бусин, индукторов, конденсаторов и т. Д.);
