Описание

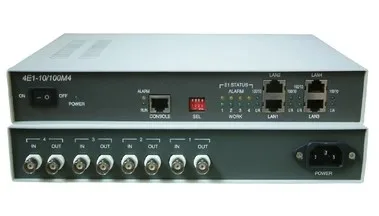

4E1 мост 4E1-4 × 10/100 BaseT протокол конвертер 4E1 (G.703) в 4 изолированных Ethernet
Используя обратную технологию мультиплексирования, несколько схем E1 поставляются в комплекте для передачи четырех изолированных данных Ethernet 10 м/100 м, и осуществляется взаимное преобразование между 1-4 каналами E1 и интерфейсами Ethernet. Этот интерфейсный преобразователь может "точка-точка" передавать и принимать сигналы канала E1 к интерфейсу RJ45 для осуществления связи между каналом E1 и Ethernet. Отличается от обычных удаленных мостов, это устройство преобразования протокола поддерживает гибкую настройку 1-4 каналов E1, может автоматически определить количество E1 и выбрать доступный E1, и допускает некоторую разницу задержки передачи между цепями E1. Однолинейная скорость составляет 1968 кбит/с, а полоса пропускания 4 каналов может достигать 7872 кбит/с. Когда устройство используется в 10/100 Мбит/с Полный/полудуплексный режим, он может быть подключен к коммутатору Ethernet или концентратору, чтобы в полной мере использовать имеющиеся цепные ресурсы E1 в телекоммуникационной сети для расширения расстояния передачи и диапазона применения Ethernet. Широкополосный доступ в Интернет-хорошее решение. Этот продукт может быть использован в различных областях, таких как соединение LAN, соединение центрального офиса, видео по требованию, удаленный мониторинг, интерфейсная карта E1 переключателя и так далее.
Особенности:
Достичь прозрачных данных Ethernet в 1 ~ 4 цепях E1?
10 м/100 м Ethernet интерфейс, полный/полудуплексный полностью адаптивный, Поддержка VLAN протокол;
Каждый порт Ethernet поддерживает AUTO-MDIX (перекрестный и прямой адаптивный);
Порог аварийной сигнализации CRC может быть установлен, чтобы автоматически изолировать линию с низким качеством передачи и отрезать ее в одном направлении. Когда скорость погрешности в одном направлении ветви 2 м превышает порог, вырезается только направление, а на другое направление не влияет; два направления могут быть асимметричными;
Допускается, что есть разница задержки передачи 8 мс для 4 каналов Е1. Когда разница превышает допустимый диапазон, система может автоматически остановить отправку данных на E1 с чрезмерной задержкой;
Осуществить функцию управления сетью SNMP;
Предоставляет две функции обратной связи: локальная петля E1 и внешняя петля E1;
Встроенный Динамический список mac-адресов Ethernet (4096) с функцией фильтрации локальных кадров;
Интерфейс E1 соответствует ITU-T G.703, G.704 и G.823 и не поддерживает использование сигнальных тайм-слотов;
Интерфейсный модуль E1 содержит встроенную схему восстановления часов и схему кодека HDB3;
Устройство поддерживает горячее подключение каналов E1 во время работы и автоматически обнаруживает действительные каналы E1 без прерывания передачи данных;
Поддержка гибкой конфигурации от 1 до 4 E1, автоматическое определение количества и задержки E1 и выбор доступных E1 при перезагрузке;
Поддержка сброса локальной системы на удаленную систему;
С функцией автоматического сброса мониторинга Ethernet, он не сработает.
Технические параметры:
E1 интерфейс
Интерфейс стандартов:
Соответствует ITU-T G703, G.704, G.823 рекомендации
Скорость передачи:
2,048 Мбит/с ± 50ppm
Тип кода:
Шаблон HDB3, полный сигнал тревоги индикация выхода
Сопротивление:
BNC75 евро (небалансный), RJ45120 евро (балансный)
Интерфейс Ethernet
Скорость передачи данных:
10/100 Мбит/с адаптивная
Протокол:
Поддерживает IEEE 802,3, IEEE 802.1Q (VLAN)
Физический интерфейс:
RJ45 сиденье, поддержка Auto-MDIX
Режим работы:
Полнодуплексный/полудуплексный адаптивный
MAC адрес в таблице:
Можно узнать 4096 mac-адресов
Механические свойства
Мощность Условия поставки:
Ac220в ± 20%, DC-36 ~-72 в
Мощность Потребляемая мощность:
Меньше, чем 5 W
Температура окружающей среды:
0 ° C ~ 50 ° C
Относительная влажность:
≤90% (35 °C)
Размеры:
220 × 177 × 35 (мм)
