5,0 Bluetooth модуль Qualcomm QCC3003 CSR64215 без потерь APT-X Беспроводная Bluetooth плата аудиоресивера

Описание

Устройство, док-станция Qualcomm 5,0 Модуль bluetooth

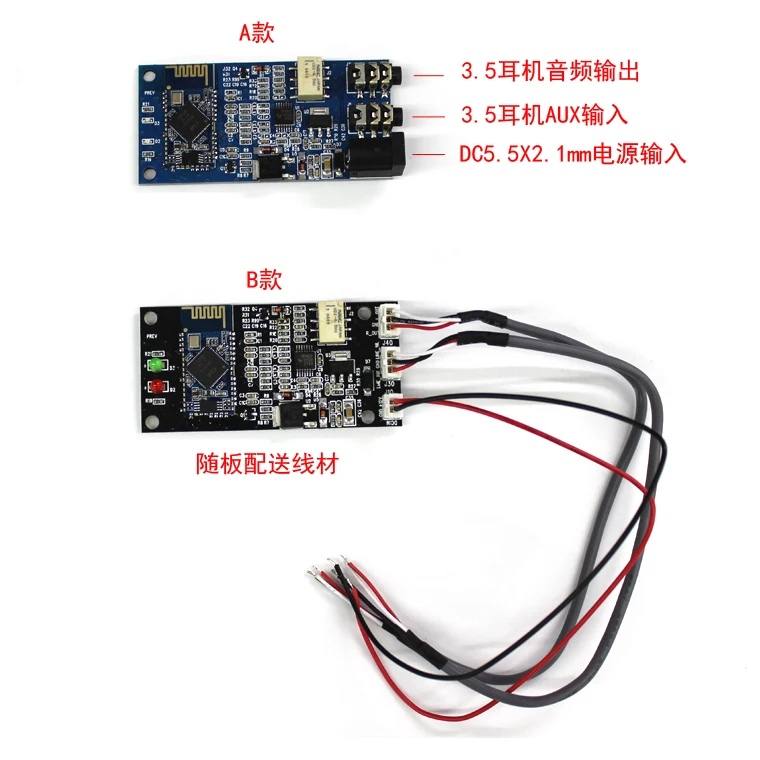

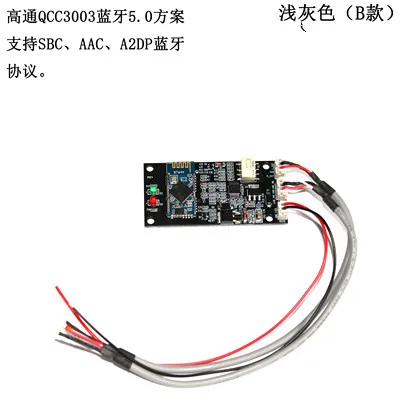

Различные цвета представляют различные версии схем bluetooth.

Цвет материнской платы: B цвет материнской платы черный, цвет материнской платы синий.

Этот модуль подходит для переделки усилителя мощности, платы усилителя мощности DIY, усилителя мощности предступенчатого эффектора и другого аудиооборудования.

Он принимает CSR64215 высококачественный bluetooth чип, bluetooth версия 4,2, поддерживает apt-x lossless прием, и уровень качества звука достигает уровня CD.

Модуль принимает и выводит стандартные одноконечные аналоговые аудиосигналы через bluetooth.Он может непосредственно обеспечить аудио сигнал на передний или задний аналоговый усилитель без добавления декодер DAC.

Дизайн модуля, Выход AUX, Удобный внешний линейный аудио.Для переключения AUX и bluetooth используется высокоточное реле.Вход AUX не проходит никакой обработки чипа, и непосредственно переключает выход от реле, чтобы обеспечить без потерь Выход AUX аудио к усилителю мощности.

(1) DC разъем питания интерфейс, GND для питания отрицательный полюс, + 12 v для питания положительный полюс.Широкое напряжение: 6-36 в

(2) AUX аудио интерфейс, Линейный-inr правый канал вход, GND общего заземления, Линейный-inl левый канал вход

(3) аудио выходной интерфейс, r-выход правого канала, GND общего заземления, l-выход левого канала

Звуковых частот реле

(5) Встроенная антенна Bluetooth, используемая для приема сигналов, сохраняет пустую и свободную от препятствий.Если модуль установлен в металлическом корпусе, для обеспечения полного приема сигналов требуется Внешняя антенна (антенна 2,4g).См. Следующий рисунок для метода подключения внешней антенны.

6. Индикатор активности Bluetooth 1

7. Индикатор работы Bluetooth 2

8. Система bluetooth CSR64215 используется для поддержки приема сигнала без потерь apt-x

Приемный модуль bluetooth CSR64215 поддерживает следующие протоколы:

Apt-x, a2dpv1.3, AVRCPv1.6, HFPv1.6, HSPv1.2, Dlv1.3

В основном соответствует текущему рынку все передающее оборудование bluetooth

Если модифицированный усилитель bluetooth имеет небольшой нижний шум или помехи при работе, добавьте маленький источник питания, 6-36 в 500 мА выше, Дайте модуль bluetooth независимый, тогда проблему можно решить.
