Описание
100% новый бренд OSM (один из крупнейших производителей шагового двигателя в Китае).

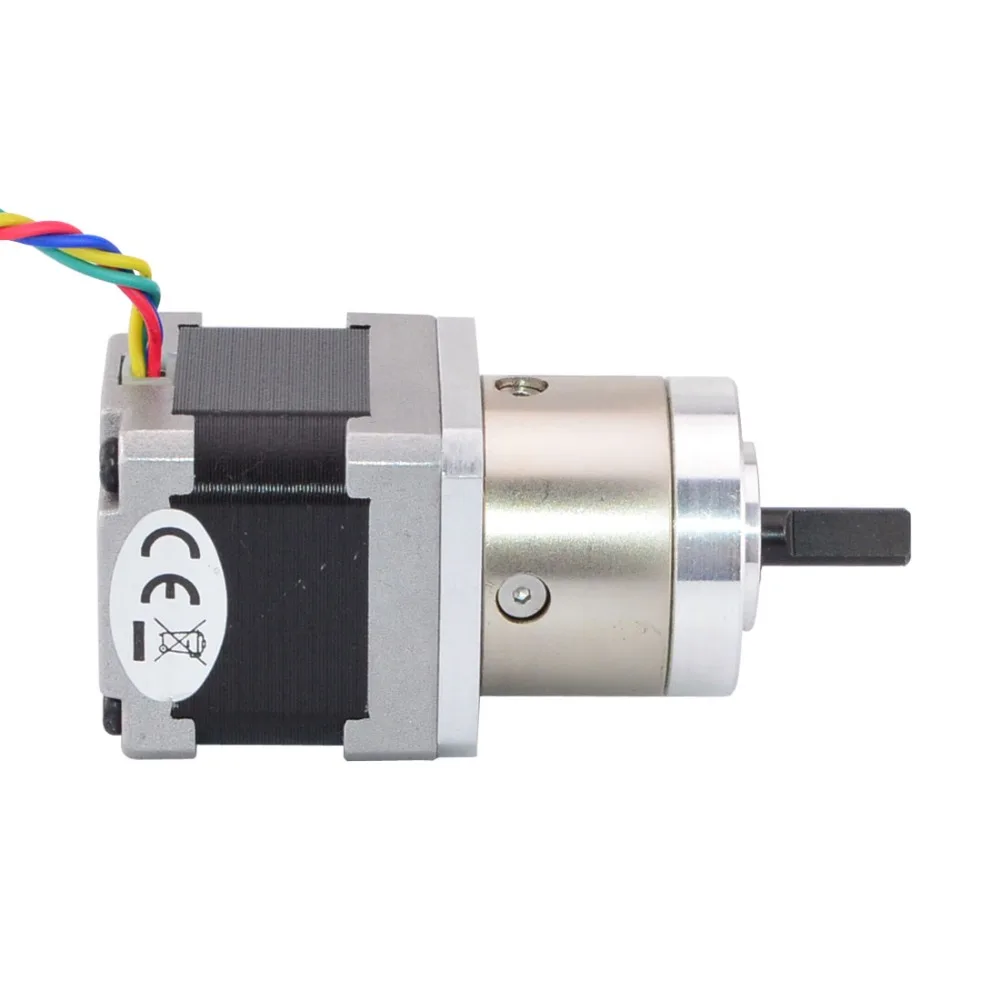

Этот шаговый двигатель NEMA 14 имеет интегрированный Планетарный редуктор с передаточным соотношением 5,18: 1, разрешение достигает угла 0,35 °. Это хорошее решение в применениях, которые требуют очень низких скоростей вращения и/или много крутящего момента.
Обратите внимание, этот планетарный редуктор не высокая прецизионная коробка передач, люфт, который мы можем обещать <= 1 градус.
Параметры
Номер детали производителя | 14HS13-0804S-PG5 |
Двигатель Тип | Биполярный шаговый двигатель |
Шаг угол (без коробки передач) | 1,8 ° |
Держательный крутящий момент | 83.9Ncm |
Номинальный ток/фазу | 0.8A |
Фазовое сопротивление | 6,8 Ом |
Напряжение | 5,4 V |
Индуктивность | 10мх±20% (1 кГц) |
Коробка передач Тип | Планетарный |
Передаточное отношение (точное Передаточное отношение) | 5 + 2/11 |
Эффективность | 90% |
Люфт при безнагрузке | <= 1 ° |
Макс. Допустимый крутящий момент | 2Nm (283oz-in) |
В настоящий момент допустимый крутящий момент | 4Nm (566oz-in) |
Вал Максимальная осевая нагрузка | 50N |
Вал Максимальная радиальная нагрузка | 100N |
Рисунок

Проводное соединение



Почему StepperOnline?
Более 10000 товаров в наличии:
Наши инженеры-ветераны выбрали сотни типичных моделей из наших торговых записей, и Мы запаслись на нашем складе. Более 10000 продуктов готовы к отправке, и мы обещаем доставку ваших товаров в течение 24 часов!
Низкие цены напрямую от заводских поставщиков:
Как китайский дистрибьютор, компания StepperOnline установила прочные связи с более чем 50 фабриками. Мы приобретаем товары с большим количеством, чтобы снизить стоимость. Даже наши цены ниже, чем цена, которую вы получаете от производителя напрямую.
Быстрая доставка по всему миру:
В течение 2015 года мы построили четыре склада, которые расположены в США, Великобритании, Германии и Австралии. Сотрудничая с местным поставщиком логистических услуг, мы можем отправить быстрее и получить возвращенные товары легче.
Высокое качество с мировыми стандартами:
Сотрудничать с Топ-3 известных производителей, чтобы убедиться, что продукция производится с высоким качеством, и в доме КК Деп., обеспечение того, чтобы каждый приобретенный товар соответствует мировым стандартам качества.
Обслуживание клиентов и техническая поддержка:
Вы свяжетесь с StepperOnline через телефон, электронную почту, а также онлайн чат, наш инженер готов служить вам!
Гибкая настройка:
Небольшое количество, и индивидуальные продукты доступны, мы доставим ваши образцы в невероятные короткие сроки.
Отзывы и контакты
Мы стремимся поддерживать самые высокие стандарты качества для покупок и 100% удовлетворенности клиентов! Положительные отзывы очень важны для нас. Мы искренне просим Вас связаться с нами немедленно, прежде чем вы дадите нам нейтральные или отрицательные отзывы, чтобы мы могли удовлетворительно решить ваши проблемы. По любым вопросам о товаре, цене, доставке или состоянии заказа, пожалуйста, свяжитесь с нами, используя сообщение или онлайн-чат.
Гарантия и возврат
Все товары продаются абсолютно новые и1 год гарантииПосле продажное обслуживание. Если вы получили неправильный или дефектный товар, пожалуйста, напишите нам в течение 7 дней с даты получения товара. В течение 15 дней товар не может быть возвращен. Если товар неисправен, мы отправим вам запасные части или вернем деньги после получения доказательства дефектных фотографий товаров, которые вы получили. Доставка и обработка не подлежат возврату. Из-за таможенных ограничений, пожалуйста, свяжитесь со службой поддержки клиентов Stepperonline перед возвратом товара.
О StepperOnline
В 2005 году компания StepperOnline была основана как оптовик шаговых двигателей, водителей шаговых двигателей, источников питания и комплектов фрезерных станков с ЧПУ. В 2008 году годовой доход StepperOnline достигает 3 миллионов. В 2013 году компания StepperOnline была формально приобретена компанией OMC Coporation (ведущей компанией в индустрии управления движением). В 2015 году StepperOnline построил четыре склада, которые расположены в США, Великобритании, Германии и Австралии. Сотрудничая с местным поставщиком логистических услуг, мы можем отправить быстрее и получить возвращенные товары легче.
"Наша цель-создать лучшее место, чтобы обеспечить высокое качество шагового продукта с самой низкой ценой!"
---- StepperOnline
Характеристики
- Бренд
- STEPPERONLINE
- Сертификация
- Обязательный сертификат КНР / ИСО / ROHS / Европейский сертификат соответствия
- Ток / Фаза
- 0.8A
- Фаза
- 2
- Крутящий Момент
- 83.9Ncm
- Угол Шага (градусы)
- 1.8deg
- Тип
- Гибридные
- Номер модели
- 14HS13-0804S-PG5
